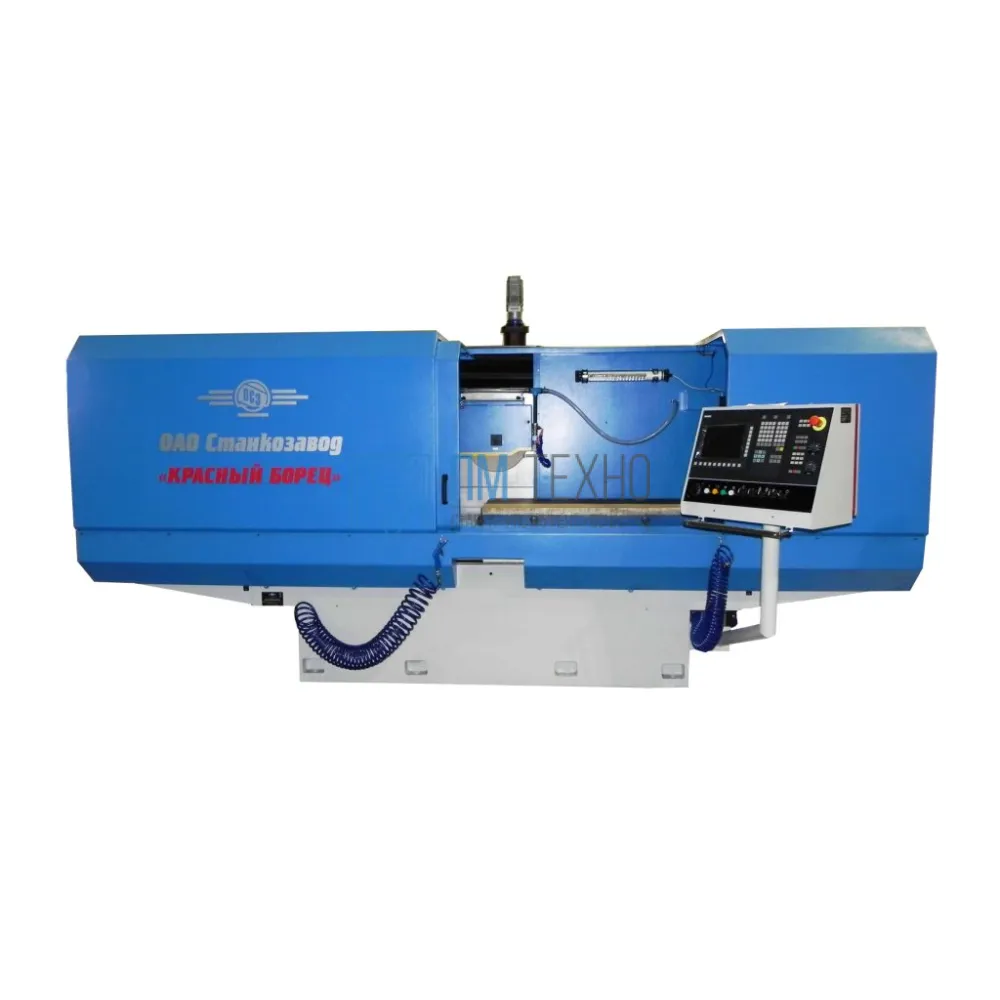

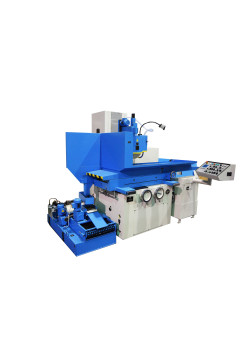

Станок плоско-профилешлифовальный с ЧПУ ОРША-60300  предназначен для высокоточной обработки методом шлифования плоских и профильных  поверхностей в условиях единичного, мелкосерийного и серийного производств во всех отраслях промышленности, связанных с металлообработкой.

На станке применено приспособление для правки шлифовального круга  с возможностью профилирования шлифовального круга по заданному профилю, что позволяет обрабатывать профильные поверхности. Профилирование шлифовального круга осуществляется с помощью вращающихся алмазных роликов, установленных на столе путём взаимного перемещения шлифовальной головки и колонны по координатам Y и Z.

Кинематическая схема станка обеспечивает следующие движения:

  • вращение шлифовального круга;
  • вертикальное перемещение шлифовальной головки (ось Y);
  • поперечное перемещение колонны (ось Z);
  • продольное перемещение стола (ось Х) ;
  • механизма правки, устанавливаемого на столе станка, из исходного положения в рабочее, а затем вновь в исходное положение.
  • вращение алмазных роликов механизма правки.

ОСОБЕННОСТИ КОНСТРУКЦИИ

  • Комплектующие изделия ведущих мировых производителей
  • Жесткая конструкция станины колонны, стола, которые изготовлены из чугунных отливок
  • В опорах шлифовального шпинделя применяются сверхточные подшипники фирмы IBC (в передней опоре 4-е, в задней опоре 2-а)
  • Механизм правки шлифовального круга с вращающимися алмазными роликами, который устанавливается на столе станка справа
  • Автоматическая смазка всех направляющих перемещений от отдельной станции смазки
  • Станок комплектуется системой охлаждения. Емкость бака 250 л, насос производительностью 100 л/мин. Имеется магнитный сепаратор и бумажный фильтр транспортёр для очистки СОЖ
  • Обратная связь контроля перемещений по осям Y , Z осуществляется с помощью фотоимпульсных преобразователей
  • Имеется электронный махавичок для перемещения по координатам Y и Z с дискретностью 1 мкм
  • Станок оснащен системой числового программного управления ЧПУ Sinumeric 828D фирмы «Siemens» с сервоприводами по координатам Y и Z , обеспечивающих круговую и линейную интерполяцию
  • Перемещение всех органов осуществляется автоматически (по оси Х - от гидроцилиндра, по направляющим скольжения с долговечным полимерным покрытием; по осям Y и Z посредством шариковинтовой пары качения, закаленным роликовым линейным направляющим)
  • Станки плоско-профилешлифовальные могут иметь различные исполнения по количеству управляемых координат

Характеристики

Вид товара Плоскошлифовальные станки

Характеристика

Значение

Размер зеркала стола, мм.

600 х 3000

Класс точности

В (ГОСТ 8-82)

Размер образца изделия, мм

710х300х200

Наибольшее расстояние от зеркала стола до оси шпинделя, мм.

640 (790)

Плоскостность, мкм

6

Параллельность, мкм

8

Шероховатость поверхности обработанной периферией круга, Ra

0,32

Параметры шлиф.круга (D наружн. / d посадочн. / B), мм.

400 х 127 х 20/100

Наибольшая высота обрабатываемых поверхностей, мм.

440 (590)

Пределы продольного перемещения стола (ось Х), мм/мин

2 - 20

Пределы вертикального перемещения головки (ось Z), мм/ход

0,001 - 0,3

Пределы поперечного перемещения (ось Y), мм/ход

0,3 - 20

Управляемое количество координат

3

Дискретность вертикальных и поперечных подач, мкм

1

Мощность привода главного движения, кВт

15

Частота вращения шлифовального шпинделя, об/мин

1450

Наибольшая масса устанавливаемой заготовки (вместе с приспособлением и электромагнитной плитой), кг 1200

Наибольшая ширина обрабатываемых поверхностей без выхода шлифовального круга, мм

700

Наибольшая ширина обрабатываемых поверхностей с выходом шлифовального круга (при высоте круга 40 мм), мм

600

Наибольшая длина обрабатываемых поверхностей, мм

3000

Габаритные размеры (LxBxH), мм.

9900х3850х2750(2900)

Масса, кг.

15000 (15200)

В комплект поставки станка входит:

  • система охлаждения с магнитным сепаратором;
  • гидростанция привода стола;
  • гидростанция смазки;
  • шкаф электроавтоматики;
  • пульт управления;
  • механизм правки шлифовального круга алмазными роликами;
  • комплект ЗИП, быстроизнашивающихся деталей и инструмента;
  • приспособление для статической балансировки шлиф. круга с оправкой;
  • комплект сопроводительной документации;
  • установочные опоры для установки станка на фундамент;
  • электронный маховичок для перемещения по координатам;
  • электромагнитная плита: 600х1200 мм. (ОРША-60120) – 1шт.
  • 600х800 мм. (ОРША-60150) – 2шт.
  • 600х1000 мм. (ОРША-60200) – 2шт.
  • 600х1200 мм. (ОРША-60240) – 2шт.
  • 600х1000 мм. (ОРША-60200) – 3шт.
  • Кабинетное ограждение рабочей зоны обработки. Ограждение станка представляет собой сварной каркас, установленный на станине и предназначено для предохранения от разбрызгивания СОЖ во время работы.
  • Шарико-винтовая передача (винт-гайка качения) на продольное перемещение стола. Данная опция включает в себя передачу винт-гайка качения, установленную между верхними направляющими станины.
  • Система подачи и очистки СОЖ с магнитным сепаратором и фильтром-транспортёром. Данная опция включает в себя бак с помпой для подачи СОЖ в зону обработки и фильтром-транспортёром с рулонным фильтровальным полотном, а также магнитным сепаратором, который установлен на раме фильтра-транспортёра.
  • Оснащение шлифовальной головки устройством динамической балансировки шлифовального круга. Данная опция включает балансировочную головку фланцевого типа с бесконтактным передатчиком, датчиком вибрации и электронным прибором.
  • Оснащение устройством контроля положения детали. Данная опция включает в себя механизм, состоящий из кронштейна, на котором закреплена ось с рычагом.
  • Установка шариковинтовой пары с соответствующим сервоприводом на привод стола (ось X), вместо гидроцилиндра.
  • Возможно изготовление станка на командоконтроллере и ручное управление.
