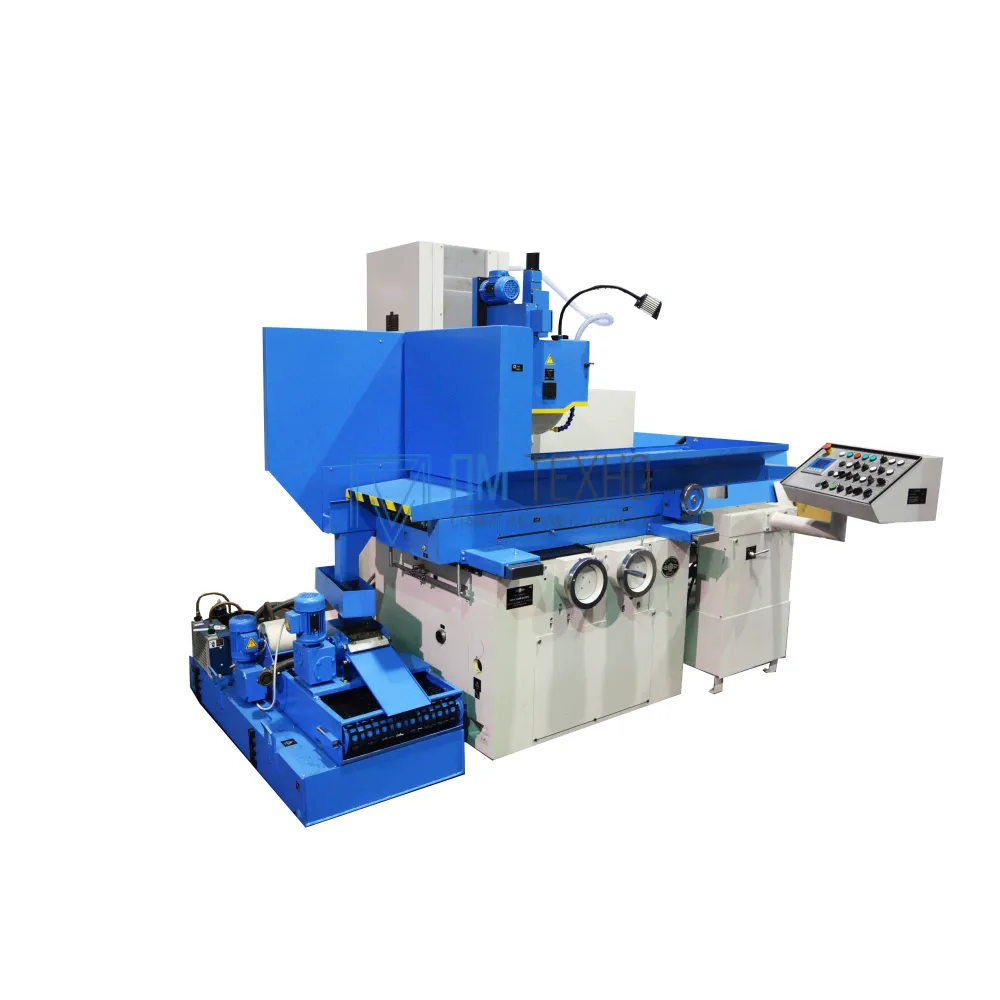

Станок плоскошлифовальный ОШ-40110АФ2 (стол 400x1100, точность А)

Станок плоскошлифовальный ОШ-40110АФ2 (стол 400x1100, точность А)
Кликните на картинку для расширенного просмотра
Информация

Артикул: ОШ-40110АФ2
  • Статус: Есть на складе 1
По запросу
Минимальная сумма заказа: 2 500 руб.
Запросить ТКП

Запросить ТКП

Вы можете запросить счет или ТКП, выслав соответствующий запрос

Плоскошлифовальные станки предназначены для высокоточной обработки плоских поверхностей различных изделий из черных и цветных металлов, а также шлифования торцом круга с вертикальной подачей круга в пределах, допустимых кожухом шлифовального круга, в условиях массового, серийного и единичного производства.


Кинематическая схема станка обеспечивает следующие движения:

  • продольное автоматическое перемещение стола от гидроцилиндра и ручное перемещение от маховика;
  • поперечное автоматическое перемещение крестового суппорта, ускоренный перегон и ручное тонкое и грубое перемещение посредством маховиков;
  • вертикальное автоматическое перемещение шлифовальной го¬ловки, ускоренное перемещение, ручное тонкое и грубое перемещение посредством маховиков;
  • вращение шлифовального круга.

ОСОБЕННОСТИ КОНСТРУКЦИИ

  • Комплектующие изделия ведущих мировых производителей
  • Перемещение суппорта и шлифовальной головки осуществляется на роликовых опорах качения посредством шарико-винтовых пар.
  • Перемещение стола (координата X) от гидроцилиндра скольжения.
  • Применение в узлах подач шлифованных шариковинтовых пар качения обеспечивает плавное высокоточное безлюфтовое позиционирование.
  • Автоматическая смазка направляющих станины и стола.
  • Все рабочие перемещения станков автоматизированы
  • Рациональная конструкция станины, крестового суппорта, колонны, стола и шлифовальной головки, изготовленных из чугунных отливок, обеспечивает высокую жесткость и виброустойчивость станка, что гарантирует стабильную точность и чистоту обработки.

Характеристики

Вид товара Плоскошлифовальные станки

Характеристика

Значение

Размер рабочей поверхности стола, мм.

400 х 1100

Класс точности

А (ГОСТ 8-82)

Наибольшее расстояние от зеркала стола до оси шпинделя, мм.

650

Параметры шлиф.круга (D наружн. / d посадочн. / B), мм.

400 х 127 х 40/80

Наибольшее продольное перемещение стола, мм.

1160

Наибольшее перемещение суппорта, мм.

445

Рабочие подачи стола, м/мин

1 - 40

Рабочие подачи суппорта, мм/ход

0,3 - 40

Величина подачи шлифовальной головки, мм.

0,001 - 0,08

Объем бака охлаждения, л.

100

Плоскостность, полученная на образце изделия, мкм.

2,5

Параллельность, полученная на образце изделия, мкм.

3

Шероховатость поверхности, полученная на образце изделия, Ra

0,08

Размер образца изделия (определение точностных характеристик), мм.



400x150x120

Мощность привода главного движения, кВт

7,5

Частота вращения шлифовального шпинделя, об/мин

1500

Напряжение питания, В

380

Габаритные размеры (LxBxH), мм.

3800х2540х2140

Масса, кг.

4150

  • станок в сборе;
  • система охлаждения с насосом и магнитным сепаратором очистки СОЖ;
  • гидростанция привода стола и смазки;
  • электрошкаф;
  • пульт управления;
  • правка для статистической балансировки шлифовального круга;
  • шлифовальный круг с фланцами;
  • комплект установочных опор;
  • комплект быстроизнашивающихся деталей и инструмента на период срока эксплуатации.
  • 3Д711АФ10-1.ОП01.00.0.000.0.00 устройство цифровой индикации. Данная опция включает в себя двухкоординатную цифровую индикацию ЛИР-520 по координате Z (поперечное перемещение суппорта) и координате Y (вертикальное перемещение шлифовальной головки).
  • командоконтроллер; SIMATIC S7-1200 это новое семейство микроконтроллеров для решения самых разных задач автоматизации малого уровня.
  • механизм правки шлифовального круга:
    - ручной механизм правки шлифовального круга 3Д70.П43.00.0.000.0.00-02;
    - механизм правки шлифовального круга с электроприводом 3Д70.П46.00.0.000.0.00-02
  • 3Д711АФ10-1.ОП03.00.0.000.0.00 устройство обдува обработанных деталей. Данная опция включает в себя специальный пистолет с поливиниловой трубкой, через которую подводится под давлением из внешней сети воздух.
  • устройство вытяжное «УВ-1200.00.0.000.0.00» Устройство предназначено для извлечения тумана СОЖ с включениями твердой пыли и мелкой металлической стружки.
  • 3Д711АФ10-1.ОП05.00.0.000.0.00 пылесос промышленный. Данная опция включает в себя автономный пылесос модели 370.П16.00.0.000.0.00, который гибким пластиковым рукавом соединяется с кожухом шлифовального круга.
  • 3Д711ВФ11.ОП06.00.0.000.0.00 система подачи и очистки СОЖ с магнитным сепаратором и фильтром-транспортером.
  • электромагнитная и магнитная плита
  • приспособление для балансировки шлифовальных кругов 3Е70.П01 3E70.П01
  • угольник синусный поворотный 3Е70.П54
  • защита рабочей зоны обработки кабинетного, полукабинетного типа.
  • 3Д711АФ10-1.ОП04.00.0.000.0.00 центрифуга.
