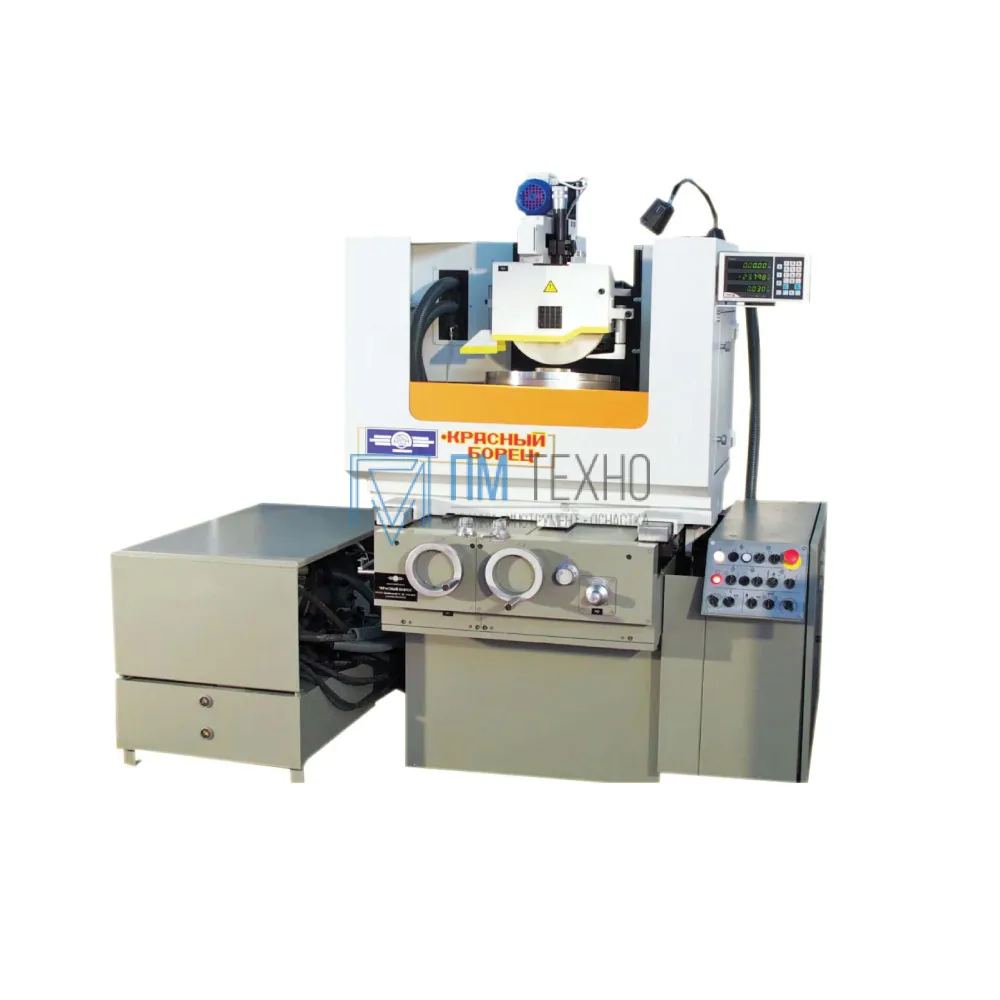

Станок плоскошлифовальный с круглым столом и горизонтальным шпинделем модели ОШ-644 предназначен для абразивной обработки (шлифования) периферией шлифовального круга плоских поверхностей деталей, закреплённых на торце вращающейся планшайбы круглого стола (или на электромагнитной плите, закреплённой на торце планшайбы).
На станке обрабатываются детали к обрабатываемым плоскостям которых предъявляются высокие требования в отношении плоскостности, параллельности и шероховатости обрабатываемых поверхностей.
Кинематическая схема станка должна обеспечивать следующие движения:
- вращение шлифовального круга;
- вертикальное перемещение алмазного карандаша механизма правки;
- поперечное автоматическое бесступенчатое регулируемое по величине перемещение суппорта с автоматическим реверсом;
- ручное грубое и тонкое поперечное перемещение суппорта посредством маховиков;
- ускоренное поперечное перемещение суппорта;
- вертикальное автоматическое бесступенчатое регулируемое по величине перемещение шлифовальной головки;
- ручное грубое и тонкое вертикальное перемещение шлифовальной головки посредством маховиков;
- ускоренное вертикальное перемещение шлифовальной головки;
- вращение стола поворотного с бесступенчатой регулируемой скоростью;
- ручной поворот планшайбы поворотного стола посредством маховика.
ОСОБЕННОСТИ КОНСТРУКЦИИ
- Станок оснащен цифровой индикацией по трем координатам
- Шпиндель базируется на прецизионных радиально-упорных подшипниках качения, собранных с предварительным натягом
- Механизм правки шлифовальной головки устанавливается сверху на корпусе шлифовальной головки. Привод перемещений каретки механизма (перемещение вдоль оси шлифовального круга) – от асинхронного электродвигателя через ременную передачу на винт с управлением с пульта. Перемещение скалки механизма с алмазным карандашом на шлифовальный круг (подача алмаза на глубину правки) – механическое с помощью маховика
- На станке используются линейные и угловые преобразователи и цифровая индикация фирмы FAGOR для отсчёта поперечных, вертикальных перемещений и угла наклона поворотного стола
- Перманентный магнитный патрон 244/06-400
- Шлифовальная головка состоит из литого корпуса и шпинделя, установленного в гильзе, залитой в корпусе компаундом. Вращение от электродвигателя на шпиндель передаётся через поликлиновую ременную передачу
Характеристики
Вид товара
Плоскошлифовальные станки
|
Характеристика |
Значение |
|
Размер рабочей поверхности стола, мм. |
400 х 400 |
|
Дискретность вертикальных и поперечных подач, мкм |
1 |
|
Скорость установочных перемещений планшайбы стола (бесступенчатое регулирование), м/мин |
5 - 90 |
|
Параметры шлиф.круга (D наружн. / d посадочн. / B), мм. |
300 х 76 х 40 |
|
Наибольшее продольное перемещение шлифовальной головки, мм. |
335 |
|
Наибольшее перемещение каретки механизма правки, мм |
55 |
|
Наибольшее перемещение суппорта, мм. |
275 |
|
Рабочие подачи стола, м/мин |
2 - 90 |
|
Рабочие подачи суппорта, мм/ход |
0,5 - 20 |
|
Рабочие подачи шлифовальной головки, мм. |
0,002 - 0,04 |
|
Наибольшая масса устанавливаемой заготовки (вместе с приспособлением и электромагнитной плитой), кг |
150 |
|
Производительность насоса подачи СОЖ, л/мин |
25 |
|
Ёмкость бака СОЖ, л |
42 |
|
Скорость поперечного хода суппорта, м/мин |
2 |
|
Скорость установочных перемещений каретки механизма правки, м/мин |
0.2 |
|
Наибольшая окружная скорость нового шлифовального круга, м/сек |
35 |
|
Скорость вертикального хода шлифовальной головки, м/мин |
0.6 |
|
Размер образца изделия (определение точностных характеристик), мм. |
400x150x400 |
|
Мощность привода главного движения, кВт |
4 |
|
Частота вращения шлифовального шпинделя, м/мин |
1900 |
|
Угол наклона поворотного стола, град. |
+-10 |
|
Габаритные размеры (LxBxH), мм. |
1650х1890х1800 |
|
Масса, кг. |
1800 |
В комплект поставки станка входит:
- cтанок в сборе;
- магнитная плита диаметром 400 мм;
- механизм правки;
- ограждение рабочей зоны;
- система охлаждения;
- станция смазочная;
- электрошкаф;
- пульт управления;
- устройство цифровой индикации;
- комплект быстроизнашивающихся деталей и инструмента;
- комплект эксплуатационно-технической документации;
- приспособление для статической балансировки шлифовального круга 3Е70 П01.
- Система подачи и очистки СОЖ с магнитным сепаратором и фильтром-транспортёром.
- Система подачи и очистки СОЖ с центрифугой. Данная опция включает в себя бак с помпой для подачи СОЖ в зону обработки и однороторную центрифугу.
- Оснащение стола поворотного магнитной плитой диаметром 400 мм.
- Оснащение станка поворотным не наклоняемым столом с план-шайбой диаметром 400 мм.
