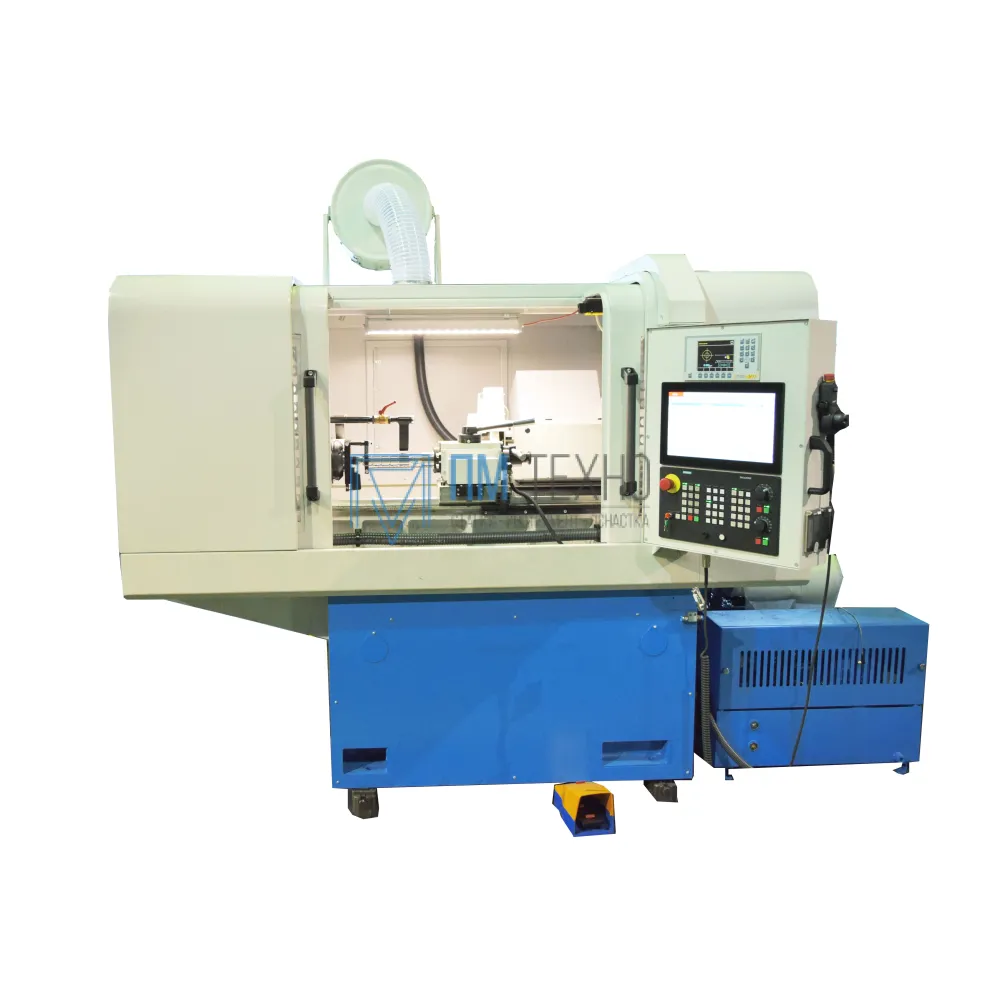

Станок резьбошлифовальный с ЧПУ ОШ-533Ф3 (РМЦ-470, Ф-100)

Станок резьбошлифовальный с ЧПУ ОШ-533Ф3 (РМЦ-470, Ф-100)
Кликните на картинку для расширенного просмотра
Информация

Артикул: ОШ-533Ф3
  • Статус: Есть на складе 1
По запросу
Минимальная сумма заказа: 2 500 руб.
Запросить ТКП

Запросить ТКП

Вы можете запросить счет или ТКП, выслав соответствующий запрос

Полуавтомат предназначен для врезного шлифования метрических резьбовых по-верхностей деталей типа «Вал» и «Вал-шестерня» многониточным абразивным шлифовальным кругом.

В компоновке полуавтомата применен принцип круглошлифовального станка с наличием продольного и поперечного перемещений шлифовальной бабки относительно вращающейся обрабатываемой детали. Бабка передняя, бабка задняя и опоры заготовки крепятся на базовых поверхностях неподвижного стола полуавтомата.

Обработка заготовок на полуавтомате производится в центрах передней и задней бабок методом врезного шлифования за счет продольного и поперечного перемещения шлифовального круга (координата Х) и вращения заготовки относительно оси центров (координата А). Обработка производится за 1-2 оборота детали.

ОСОБЕННОСТИ КОНСТРУКЦИИ

  • Система ЧПУс сервоприводами
  • Частотное регулирование оборотов шпинделя шлифовальной головки.
  • Линейные и круговые датчики обратной связи по программируемым координатам- - поперечное перемещение бабки шлифовальной – координата Х; - продольное перемещение салазок с бабкой шлифовальной – координата Z; - угловой поворот головки шлифовальной в вертикальной плоскости (угол наклона витка резьбы) - координата А; - вращение обрабатываемой детали - координата С;
  • Бесконтактные датчики и конечные выключатели
  • Электрошкаф собственного изготовления с холодильным агрегатом
  • Замкнутые роликовые линейные направляющие.
  • Высокоточные беззазорные шарико-винтовые передачи» для: продольного перемещения салазок, поперечного бабки шлифовальной.
  • Высокоточные радиально-упорные шариковые подшипники для шпинделя бабки изделия и поворотной оси головки шлифовальной.
  • Датчик касания
  • Механизм контурной правки алмазным роликом от передней бабки.
  • Ограждение рабочей зоны «кабинетного» типа.

Характеристики

Вид товара Шлифовальные станки

Характеристика

Значение

Длина обрабатываемой заготовки, мм

470

Диаметр обрабатываемой заготовки, мм

100

Скорость резания, м/с

25-35

Частота вращения шпинделя, об/мин

1000-1700

Мощность главного привода, кВт

4

Частота вращения изделия, об/мин

0,1-100

Диаметр шлифуемой резьбы, мм

3-100

Размеры алмазного ролика Dxdxh, мм

100х52х36

Наибольшее поперечное перемещение шлифовального круга (координата Х), мм

300

Наибольшее продольное перемещение шлифовального круга (координата Z), мм

550

Пределы скоростей поперечных и продольных подач шлифовальной бабки, мм

0,01-7000

Дискретность заданных перемещений по координатам Х и Z, мкм

1

Дискретность заданных перемещений по координате А (шпинделя передней бабки), сек

3,6

Наибольший угол подъёма винтовой линии, шлифуемой резьбы, град

+-30

Габаритные размеры (LxBxH), мм.

2800х3500х2600

Масса, кг

4200

  • Устройство обдува обработанных деталей. Данная опция включает в себя специальный пистолет с поливиниловой трубкой, через которую подводится под давлением из внешней сети воздух.

  • Агрегат для подачи СОЖ и её очистки.

  • Установка для отсоса аэрозолей из зоны обработки.
