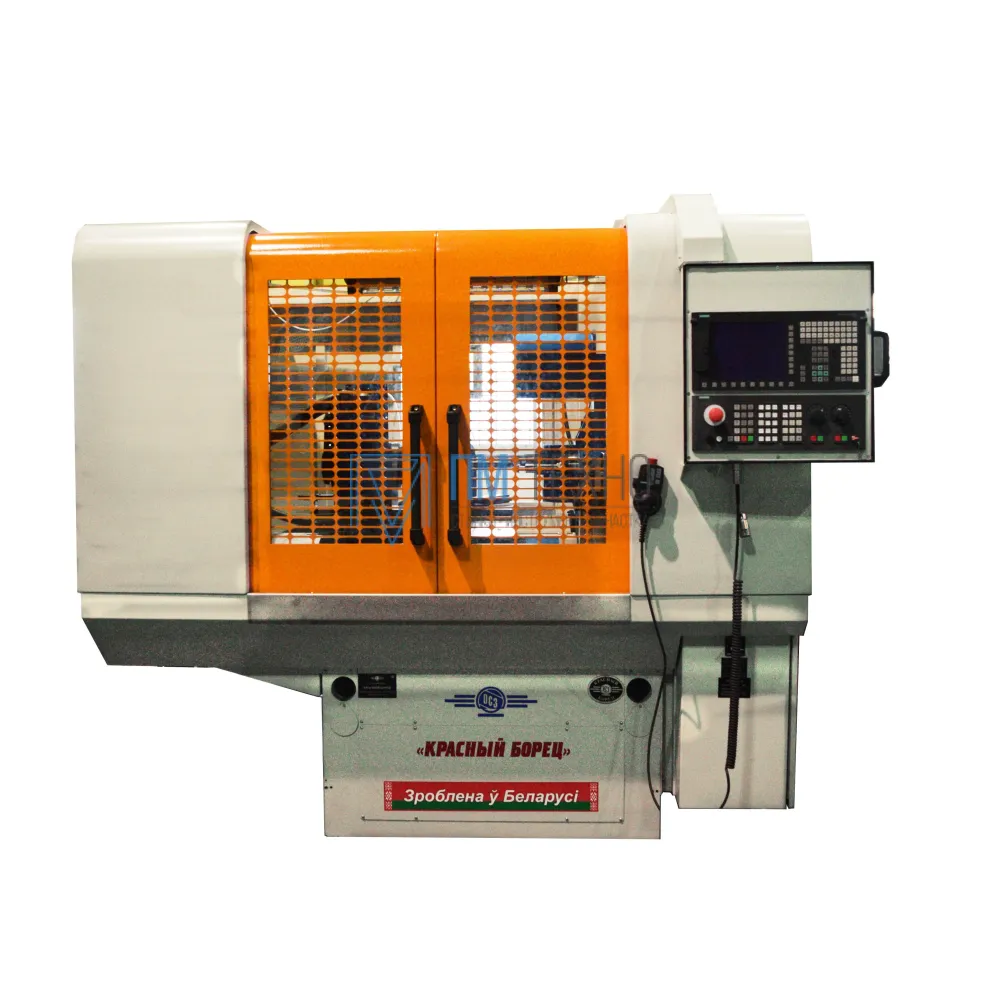

Кликните на картинку для расширенного просмотра
Информация
Артикул: ОШ-586.1.Ф3 исп. 03
Производитель: Станкозавод Красный борец
- Статус: Есть на складе 1
По запросу
Минимальная сумма заказа: 2 500 руб.
Полуавтомат предназначен для шлифования цилиндрических и конических сквозных и глухих отверстий и прилегающих наружных торцев в деталях типа «втулка» и «корпус».
ОСОБЕННОСТИ КОНСТРУКЦИИ
- Станок имеет компоновку с перемещающимся в продольном и поперечном направлениях бабки изделия относительно неподвижно расположенных на станине внутришлифовальной бабки и торцешлифовального шпинделя.
- Обрабатываемая деталь устанавливается в бабке изделия в трёхкулачковом патроне. Для обработки конических отверстий бабка изделия установлена на поворотном кронштейне, который может поворачиваться на угол +60º…-10º.
- Управление станком осуществляется от системы ЧПУ, станок имеет 5 управляемых координат и осей.
- Станок комплектуется электрошпинделем на 24 000 об/мин или 10 500 об/мин и датчиком касания.
Характеристики
Вид товара
Внутришлифовальные станки
|
Характеристика |
Значение |
|
Длина устанавливаемой заготовки, мм. |
220 |
|
Диаметр наружный устанавливаемой заготовки, мм |
110 |
|
Внутренний диаметр обрабатываемых поверхностей, мм |
3-25 |
|
Наружный диаметр обрабатываемых поверхностей, мм. |
80 |
|
Длина обрабатываемых поверхностей, мм |
70 |
|
Наружный диаметр шпинделя №1 внутришлифовального, мм |
2,5-20 |
|
Высота шпинделя №1 внутришлифовального, мм |
10-20 |
|
Наружный диаметр шпинделя №2 торцешлифовального, мм. |
250 |
|
Высота шпинделя №2 торцешлифовального, мм |
20 |
|
Мощность шпинделя №1 / №2, кВт |
2 / 1,5 |
|
Частота вращения шпинделя №1, об/мин |
9000-105000 |
|
Частота вращения шпинделя №2, об/мин |
230 |
|
Частота вращения обрабатываемой детали, об/мин |
50-800 |
|
Скорость установочных поперечных перемещений, м/мин |
7 |
|
Скорость продольных поперечных перемещений, м/мин |
7 |
|
Наибольшее поперечное перемещение, мм |
450 |
|
Наибольшее продольное перемещение, мм |
220 |
|
Угол поворота бабки изделия, град. |
-10...+60 |
|
Дискретность перемещения по коорди-нате Х и Z (разрешающая способность), мкм |
1 |
|
Габаритные размеры (LxBxH) с приставным оборудованием, мм. |
2800х2900х1820 |
|
Масса, кг. |
3600 |
