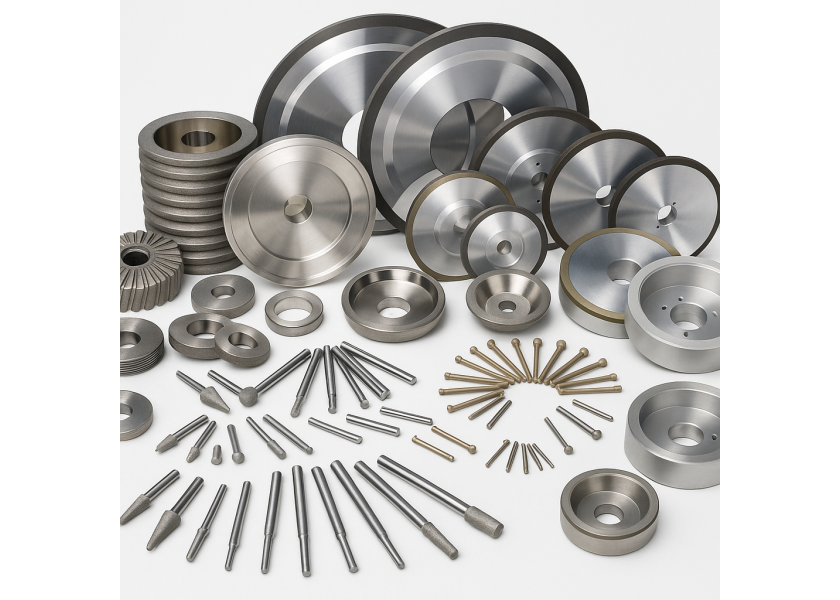

Алмазный и эльборовый инструмент от А до Я: инструкция по выбору и применению

Правила работы с суперабразивами

Алмаз и эльбор (он же КНБ - кубический нитрид бора) - это не просто «очень твердые напильники». Это суперабразивы. Вот несколько общих правил:

БЕЗОПАСНОСТЬ ПРЕВЫШЕ ВСЕГО! Очки - всегда! Без исключений. Мелкая алмазная или металлическая пыль в глазу - это прямой путь к окулисту. При интенсивной работе (особенно резка бетона или заточка на станке) - респиратор. Пыль от связки и материала вредна для легких.
ОХЛАЖДЕНИЕ - НАШ ЛУЧШИЙ ДРУГ. Алмаз боится сильного перегрева. При высоких температурах он начинает выгорать (окисляться), а связка, которая его держит, «плывет». Если на инструменте указано, что он для мокрой резки/шлифовки - используй СОЖ (смазочно-охлаждающую жидкость) или хотя бы простую воду. Это продлит жизнь инструменту в 5-10 раз и улучшит качество обработки.
ДАВЛЕНИЕ - ВРАГ. Главная ошибка новичка - давить на инструмент, «чтобы быстрее резало». Алмазный инструмент работает за счет скорости, а не за счет давления. Сильный нажим вырывает алмазные зерна из связки, забивает «засаливает» рабочую поверхность и перегревает инструмент
ПРАВИЛЬНЫЙ МАТЕРИАЛ. Это самое главное.
- АЛМАЗ - для твердых и хрупких НЕМЕТАЛЛИЧЕСКИХ материалов: твердый сплав (карбид вольфрама, ВК, ТК), керамика, стекло, камень, бетон, ферриты, графит. ЗАПОМНИ НАВСЕГДА: АЛМАЗОМ НЕЛЬЗЯ ОБРАБАТЫВАТЬ СТАЛЬ И ЧУГУН! При высокой температуре углерод из алмаза вступает в реакцию с железом, и алмазное зерно просто «растворяется». Круг умрет за минуты.
- ЭЛЬБОР (КНБ, CBN) - это «алмаз для стали». Он химически инертен к железу. Используется для обработки ВСЕХ ВИДОВ ЗАКАЛЕННЫХ СТАЛЕЙ (быстрорежущих HSS, инструментальных, нержавеющих и т.д.).

Виды алмазного инструмента

Представленных в каталоге ПМ техно.

1. Алмазная и эльборовая паста, паста ГОИ

Для чего: Финишная доводка и полировка поверхностей до зеркального блеска. Удаление мельчайших царапин. Притирка деталей.

Как выбирать:

Паста ГОИ (на основе оксида хрома): Это не алмаз, а классический абразив. №4 (темно-зеленая) - самая грубая, для снятия царапин. №2 (зеленая) - средняя, для чистой полировки. №1 (светло-зеленая) - самая тонкая, для зеркального блеска. Работает по металлам, пластику.
Алмазные/Эльборовые пасты: Маркируются по зернистости в микронах (мкм). Чем меньше цифра, тем мельче зерно и чище полировка. Например, 40/28 - грубая обдирка, 7/5 - предварительная полировка, 1/0 - финишная «зеркальная» полировка. Также бывают разной концентрации алмаза (Н - нормальная, П - повышенная). Для начала лучше использовать пасты нормальной концентрации (Н), они дешевле и прощают ошибки. Выбирать лучше по материалу: алмазная - для твердосплава, керамики; эльборовая - для закаленной стали.

Как пользоваться:

Нанести на притир (кусок войлока, кожи, фетра, дерева или даже плотной бумаги) крошечное количество пасты, размером со спичечную головку. Растереть.
Полировать легкими круговыми или возвратно-поступательными движениями. Не давить! Тепло от трения помогает пасте работать.
Поверхность должна быть чистой. Одна песчинка под притиром - и вся работа насмарку.
Паста ГОИ перед применением смачивается парой капель машинного масла или керосина.

2. Алмазные головки (шарошки)

Для чего: Это твой инструмент для ювелирной работы в труднодоступных местах. Внутренняя шлифовка отверстий, обработка пазов, снятие заусенцев, гравировка, подгонка пресс-форм. Работают по тем же материалам: твердый сплав, керамика, стекло, камень.

Как выбирать:

Форма: Их десятки. Цилиндр, конус, шар, пламя, обратный конус... Выбирай ту, которая повторяет нужный тебе профиль. Для начала в хозяйстве нужно иметь набор из основных форм.
Хвостовик: Самые ходовые - 3 мм (для граверов) и 6 мм (для прямых шлифмашин). Убедитесь, что он подходит к цанге.
Зернистость: Как и везде, от крупной (для быстрого съема) до мелкой (для чистовой обработки). Часто маркируется цветом на хвостовике или на упаковке.
Связка: Здесь почти всегда гальваническая. Это значит, что алмазы нанесены на тело головки одним слоем. Они не вечные. Когда алмазы сточились - головку на выброс.

Как пользоваться:

Инструмент: Бормашина, гравер, прямошлифовальная машина (ПШМ).
ОБОРОТЫ! Алмазные головки любят высокую скорость (15 000 - 30 000 об/мин). На низких оборотах они не режут, а «скачут», выкрашивая и себя, и деталь.
БИЕНИЕ - СМЕРТЬ ИНСТРУМЕНТА. Перед установкой протри хвостовик и цангу. Зажми ровно и крепко. Если чувствуешь вибрацию - немедленно остановись и переустанови. Биение убивает подшипники машинки и саму головку.
НАЖИМ - МИНИМАЛЬНЫЙ. Движения должны быть легкими, «рисующими». Не задерживайся на одном месте - сожжешь связку и испортишь деталь.
Охлаждение: Если есть возможность - используй. Даже периодическое окунание в банку с водой сильно продлит жизнь головке.

3. Алмазные карандаши, иглы, алмазы в оправе

Для чего: Это НЕ режущий инструмент. Его задача - править и размечать.

Карандаши: Для правки обычных абразивных кругов (белых, серых, зеленых) на заточных станках. Он выравнивает геометрию круга и «вскрывает» засаленную поверхность, делая круг снова острым.
Иглы (чертилки): Для нанесения точной разметки на закаленную сталь, стекло, керамику - там, где обычная чертилка не справится.
Алмазы в оправе: По сути, те же карандаши, но часто с более крупным кристаллом. Используются в стационарных правочных приспособлениях.

Как выбирать:

Карандаши: По массе алмаза в каратах. Для небольшого заточного станка в гараже хватит карандаша на 0.5-0.75 карата. Для промышленных кругов нужны более крупные алмазы.

Как пользоваться (Правка круга карандашом):

ОЧКИ! ВСЕГДА! Летящая абразивная крошка - это не шутки.
Установи карандаш на подручник станка под углом 10-15° к радиусу круга (острием чуть вниз).
Плавно, без рывков, проведи карандашом по всей ширине круга. Съем за проход должен быть минимальным! Задача слышать легкое шуршание, а не грохот.
ВАЖНО: После каждого 1-2 проходов слегка поворачивай карандаш в державке. Это нужно, чтобы алмаз изнашивался равномерно и всегда работал острой гранью, а не затуплялся с одной стороны.

4. Алмазные круги

Для чего: Основной инструмент для заточки твердосплавных резцов, фрез, пил. Шлифовка плоских и фасонных поверхностей из твердого сплава, керамики, оптики.

Как выбирать: основы.

Форма профиля: 1A1 (прямой профиль), 12A2 (тарелка), 6A2 (чашка) и т.д. Выбирается под операцию. Чашкой удобно затачивать сверла, тарелкой подлезать под сложные углы, прямым профилем шлифовать плоскости.
Маркировка (пример: 12А2-20 150х10х3х32 АС4 100/80 B2-01 100%):
- 12А2-20: Форма и размеры круга.
- 150х10х3х32: Наружный диаметр, ширина алмазного слоя, толщина слоя, посадочный диаметр.
- АС4: Марка алмазного порошка.
- 100/80: Зернистость в микронах (основная и дополнительная фракции). Чем больше цифра, тем грубее. 160/125 - обдирка, 63/50 - чистовая заточка.
- B2-01: Связка. ЭТО КЛЮЧЕВОЙ ПАРАМЕТР!
  - B (органика, бакелит): Самая распространенная. Работает мягко, обеспечивает хорошее качество поверхности, но быстро изнашивается. Идеальна для заточки. ТРЕБУЕТ ОХЛАЖДЕНИЯ! Без него горит.
  - M (металл): Очень износостойкая, для тяжелых обдирочных работ (резка, шлифовка камня). Требует жесткого станка и обязательного охлаждения.
  - V (керамика): Хрупкая, но очень производительная. Для высокоточной шлифовка. Требует специальных станков и СОЖ.
- 100%: Концентрация алмаза. 100% - нормальная, 75%, 50% - пониженная. Для большинства задач достаточно 100%.

Как пользоваться:

Станок: Должен быть жестким, без вибраций. Биение шпинделя убьет круг.
Балансировка: Новый круг перед установкой нужно ОБЯЗАТЕЛЬНО отбалансировать на специальной оправке. Дисбаланс = вибрация, плохая поверхность, разбитые подшипники.
Правка: Алмазные круги тоже правят, но специальными брусками из карбида кремния (зелеными).
Охлаждение: Для кругов на органической связке - ОБЯЗАТЕЛЬНО. Подача СОЖ должна быть обильной, прямо в зону резания.
Режим работы: Легкая, равномерная подача. Не врезаться в деталь всей плоскостью круга - снимать материал краем.

5. Алмазные надфили и напильники

Для чего: Ручная доводка пазов, отверстий, лекальных кривых в твердосплаве, закаленной стали, стекле, керамике. Там, куда не подлезть машинкой.

Как выбирать:

Форма: Как у обычных напильников - плоские, круглые, трехгранные, квадратные и т.д. Набор из 5-6 основных форм обязателен.
Зернистость: Маркируется цифрами (#150, #200, #400) или цветом ручки. Чем больше цифра, тем мельче зерно.
Напильники vs Надфили: Напильники больше по размеру и имеют более крупное зерно, для более грубых работ. Надфили - для мелкой и точной работы.

Как пользоваться:

Работают только при движении «ОТ СЕБЯ». При обратном движении алмазные зерна выкрашиваются.
Не давить. Веса самого инструмента часто достаточно.
Периодически смачивать водой или керосином, чтобы очистить от шлама («засаливания»). Можно чистить старой зубной щеткой.
Не используйте их как рычаги или для выковыривания чего-либо. Они хрупкие.

6. Алмазные отрезные диски («болгарка», плиткорез)

Для чего: Резка бетона, железобетона, кирпича, камня, керамогранита, асфальта.

Как выбирать:

По материалу: Есть диски для бетона, для асфальта, для керамогранита, универсальные. Они отличаются составом металлической связки. Неправильный выбор = быстрый износ или плохой рез.
Сегментный: Для грубой, быстрой резки с охлаждением воздухом (сухой рез). Прорези между сегментами снимают напряжение и отводят тепло.
Турбо (с гофрированной кромкой): Универсальный. Режет быстрее сегментного и чище сплошного. Может работать как на сухую, так и с водой.
Сплошной (корона): Для максимально чистого реза без сколов (керамическая плитка, керамогранит). ТРЕБУЕТ ОБЯЗАТЕЛЬНОГО ВОДЯНОГО ОХЛАЖДЕНИЯ! На сухую сгорит за 10 секунд.
Диаметр и посадка: Должны соответствовать твоему инструменту (УШМ или плиткорез).

Как пользоваться:

Направление вращения: На диске есть стрелка. Она должна совпадать с направлением вращения инструмента.
Сухой рез: Делайте неглубокие проходы, давая диску остыть на холостом ходу каждые 30-60 секунд. Не режьте на всю глубину за один проход!
Мокрый рез: Обеспечьте постоянную подачу воды. Это залог чистоты, скорости и долгой жизни диска.
Не давите! Позвольте весу машины делать работу. Не изгибайте диск в пропиле - его может заклинить и разорвать. ИСПОЛЬЗУЙТЕ ЗАЩИТНЫЙ КОЖУХ ВСЕГДА!

7. Алмазные сверла и коронки

Для чего: Сверление отверстий в стекле, керамической плитке, керамограните, камне.

Как выбирать:

Гальванические (дешевые): Алмаз нанесен одним слоей. Для небольшого объема работ (2-10 отверстий). После износа выбрасываются.
Спеченные (профессиональные): Алмазные сегменты припаяны к корпусу. Ресурс в десятки раз выше.

Как пользоваться:

ВОДА! ВСЕГДА! ОБЯЗАТЕЛЬНО! Без охлаждения коронка сгорит за секунды. Можно сделать ванночку из пластилина вокруг места сверления и налить воды, или постоянно поливать.
Начинайте сверлить под углом. Поставьте коронку под углом ~30° к поверхности, сделайте небольшую «засечку», а затем плавно выровняйте коронку до 90°. Это не даст ей гулять по плитке.
Не давите. Работают на средних оборотах (не на максимальных, как с болгаркой). Легкое давление и легкие покачивающие движения помогут воде попасть в зону реза.
Не используйте ударный режим дрели! Он разрушит алмазный слой.

8. Бруски ручные алмазные и хонинговальные (АБХ)

Для чего:

Ручные бруски: Заточка ножей, стамесок, правка режущих кромок инструмента.
Хонинговальные бруски (АБХ): Устанавливаются в хонинговальные головки (хоны) для финишной обработки внутренней поверхности цилиндров (например, в ДВС). Это узкоспециализированный инструмент.

Как пользоваться (ручные бруски):

Используйте воду или специальное масло для заточки (Honing Oil). Это предотвращает засаливание.
Держите постоянный угол заточки. Это самое главное.
Работайте всей поверхностью бруска, чтобы износ был равномерным.

9. Наборы алмазного инструмента

Обычно это комплекты надфилей, головок (шарошек) или сверл разных форм и размеров. Отличный вариант для новичка, чтобы понять, какие формы и размеры нужны чаще всего, не покупая все поштучно.

10. Эльборовые круги (КНБ, CBN)

Для чего: «алмаз для стали». Заточка и шлифовка инструмента из быстрорежущей стали (HSS), инструментальных, легированных, нержавеющих сталей.

Отличия от алмазных:

Материал обработки: Только сталь и чугун. Не используйте их для твердосплава.
Связка: Часто используется специальная органика или металлическая связка, разработанная для работы со сталью.
Цена: Обычно дороже алмазных.
Как пользоваться: Правила те же, что и для алмазных кругов: жесткий станок, балансировка, обязательное охлаждение, легкая подача.
