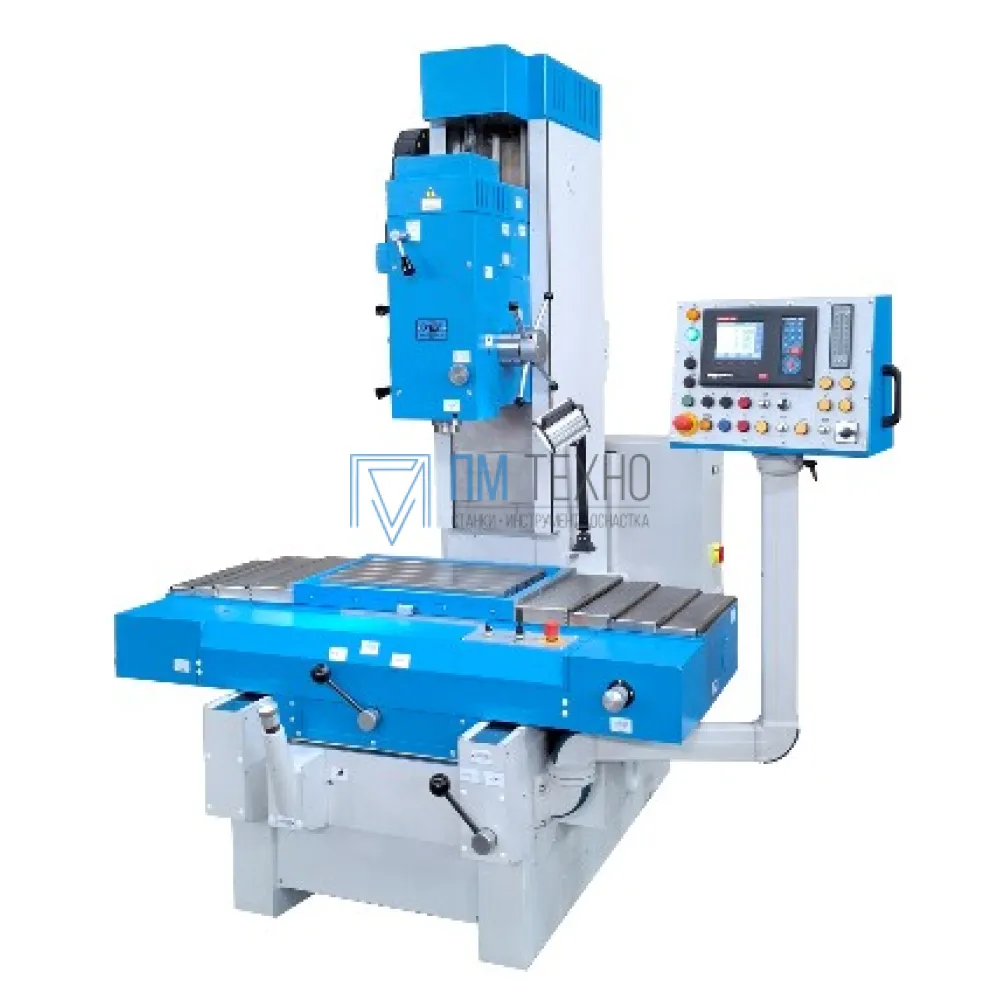

Координатно-расточной станок с УЦИ 2431СФ10

2431СФ10

Описание
Характеристики

Станок координатно-расточный одностоечный с цифровой индикацией особо точный модели 2431СФ10 предназначен для выполнения чистовых операций в деталях массой до 250 кг, где требуется особая точность взаимного расположения обрабатываемых отверстий и поверхностей.

Благодаря своей конструкции и техническим возможностям станок удовлетворяет требованиям обработки прецизионных деталей приборостроительной, часовой, радиотехнической, а также других отраслей промышленности.

На станке можно выполнять следующие виды работ: сверление, рассверливание, развертывание, растачивание отверстий, подрезку торцов, чистовое фрезерование, нарезание резьбы метчиком, точную разметку шаблонов, контроль линейных размеров и межцентровых расстояний.

Базовая комплектация

1, Станок в сборе

2, Втулка переходная 30/1

3, Втулка переходная 30/2

4, Индикатор часового типа

5, Набор зажимных инструментов

6, Опора виброизоликующая

Характеристики

Вид товара Горизонтальные фрезерные центры
Количество электродвигателей 4
Крутящий момент шпинделя, Нм 52
Максимальный диаметр фрезерной головки, мм 63
Наибольшее поперечное перемещение стола, мм 400
Наибольшее продольное перемещение стола, мм 250
Напряжение питания, В 380
Размер стола, мм 560х320
Расстояние шпиндель-стойка, мм 320
Расстояние шпиндель-стол, мм 50-575
Точность позиционирования не более, мм 0,002

Обрабатываемая деталь

Макс. диаметр растачивания, мм 220
Макс. диаметр сверления (Ст. 3), мм 20
Максимальный вес заготовки, кг 250

Передняя бабка и шпиндель

Механические подачи шпинделя, мм/об 0,02; 0,03; 0,05; 0,08; 0,12; 0,20
Наибольший ход гильзы шпинделя, мм 125
Наибольший ход шпиндельной головки, мм 400
Обозначение конца шпинделя по ГОСТ 24644-81 30
Скорость перемещения шпиндельной головки, мм/мин 1200

Шпиндель

Максимальная частота вращения шпинделя, об/мин 3000

Перемещение рабочих органов

Скорость быстрого перемещения стола, мм/мин 2000

Точностные параметры

Дискретность отсчета 3-х осевого блока УЦИ, мм 0,001

Электрооборудование

Мощность главного привода, кВт 5

Габаритные размеры и масса

Габариты, мм 11900х1580х2300
Масса, кг 3000

Уточняйте у менеджера
Код товара: 2431sf10
Артикул: 2431СФ10
