Круглошлифовальный станок 3Л10В (А,С)

Круглошлифовальный станок мод. 3Л10ВМ предназначен для наружного и внутреннего шлифования цилиндрических, конических и торцовых поверхностей деталей.

Отличительная особенность данного станка – надёжность и высокой точностью.

Станок оснащен системой программного управления на базе контролера Delta Electronics (базовая комплектация), которая позволяет обрабатывать детали в двух режимах:

•  автоматический режим (обработка выполняется по программе без участия оператора);
•  ручной режим (последовательность обработки задает оператор).

Управление станком осуществляется с пульта управления оснащенного:

•  сенсорной панелью оператора;
•  электронным штурвалом-энкодером;
•  рядом кнопок.
•  выносной пульт с энкодером (опция).

В автоматическом режиме станки выполняют последовательно операции по получистовому шлифованию, по чистовому шлифованию и выхаживанию. После каждой операции система выполняет автоматическую правку круга с компенсацией его износа. Автоматическое управление размером инструмента дает возможность получать точность размера деталей.

 В системе станка заложен ряд стандартных циклов шлифования, что позволяет выполнять быструю переналадку станка на выполнение обработки новой партии деталей. При необходимости оператор станка может составить новый цикл обработки, и сохранить его в контроллере станка.

 Станок оснащен автоматической системой смазки всех механизмов, что обеспечивает долгосрочную эксплуатацию направляющих и деталей кинематической цепи.

Особенности станка 3Л10В (А,С):

•  Корпусные детали отлиты из высокопрочного чугуна ВШЧГ Российского производства подтвержденный сертификатом качества, что повышает его прочность, износостойкость и увеличивает срок службы станка;
• Механизм правки от стола;
• Механизм правки под углом;
• Механизм радиусной правки;
• Сервоприводы осей X и Z. Сервопривод в паре с ШВП дает более высокую точность позиционирования органов станка;
• Оптическая линейка оси X и Z. Позволяет точно определить местоположение органов станка;
• Ручной и автоматический режимы шлифования;
• Сенсорная панель 10“ с интуитивно понятным интерфейсом. Упрощает работу оператора.

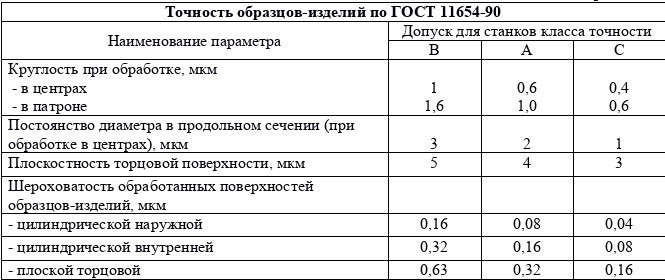

Точность образцов-изделий по ГОСТ 11654-90

Таблица - исполнения поставляемых станков

Комплектация:

• Станок в сборе
• Агрегат охлаждения в комплекте с магнитным сепаратором с фильтром транспортером
• Установка смазки
• Ограждение рабочей зоны (комплект)
• Комплект электрооборудования, включающий в себя:

- пульт управления, в комплекте с сенсорной панелью фирмы «Delta Electronics»;

- программируемый логический контролер фирмы «Delta Electronics»;

- сервопривод поперечного перемещения шлифовальной бабки;

- сервопривод продольного перемещения стола.

• Приспособления, принадлежности, инструмент и запасные части

- Планшайба для шлифовального круга. (комплект)

- Центр упорный невращающийся

- Оправка для статической балансировки шлифовального круга

- Электрошпиндель внутришлифовальный

- Хомутик для изделия (комплект)

- Устройство для правки шлифовального круга

- Алмазный карандаш

- Приспособление для правки шлифовального круга откидное

- Комплект ремней

- Обслуживающий инструмент (комплект)

- Патрон трех кулачковый Ø 80 мм

- Фланец переходной к трех- кулачковому патрону

- Блок подготовки сжатого воздуха

- Домкрат клиновой (комплект)

- Комплект масел и СОЖ для запуска оборудования 1

• Руководство по эксплуатации
