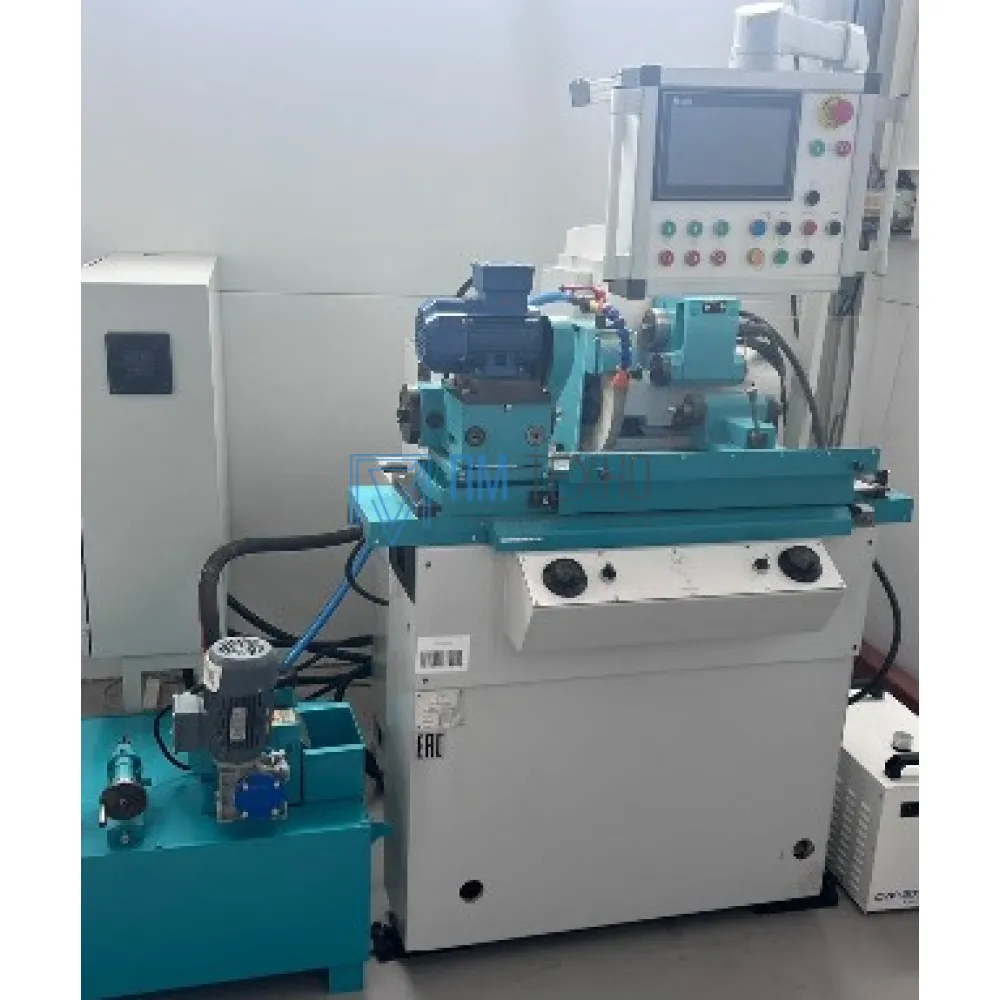

Круглошлифовальный станок 3Л12В(А,С)

Круглошлифовальный станок 3Л12В(А,С) предназначен для наружных цилиндрических, конических и торцовых поверхностей при установке деталей в центрах, кулачковом патроне, на планшайбе или цангах в условиях мелкосерийного и единичного производства.

Отличительная особенность данного станка – надёжность и высокой точностью.

Станок оснащен системой программного управления на базе контролера Delta Electronics (базовая комплектация), которая позволяет обрабатывать детали в двух режимах:

• автоматический режим (обработка выполняется по программе без участия оператора);
• ручной режим (последовательность обработки задает оператор).

Управление станком осуществляется с пульта управления оснащенного:

• сенсорной панелью оператора;
• электронным штурвалом-энкодером;
• рядом кнопок.
• выносной пульт с энкодером (опция)

В автоматическом режиме станки выполняют последовательно операции по получистовому шлифованию, по чистовому шлифованию и выхаживанию. После каждой операции система выполняет автоматическую правку круга с компенсацией его износа. Автоматическое управление размером инструмента дает возможность получать точность размера деталей.

• В системе станка заложен ряд стандартных циклов шлифования, что позволяет выполнять быструю переналадку станка на выполнение обработки новой партии деталей. При необходимости оператор станка может составить новый цикл обработки, и сохранить его в контроллере станка.
• Станок оснащен автоматической системой смазки всех механизмов, что обеспечивает долгосрочную эксплуатацию направляющих и деталей кинематической цепи.

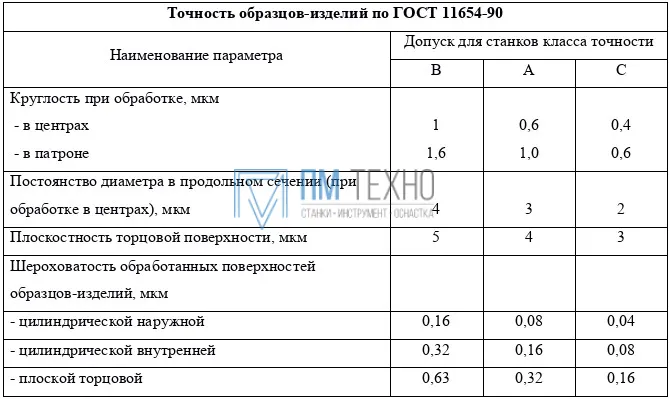

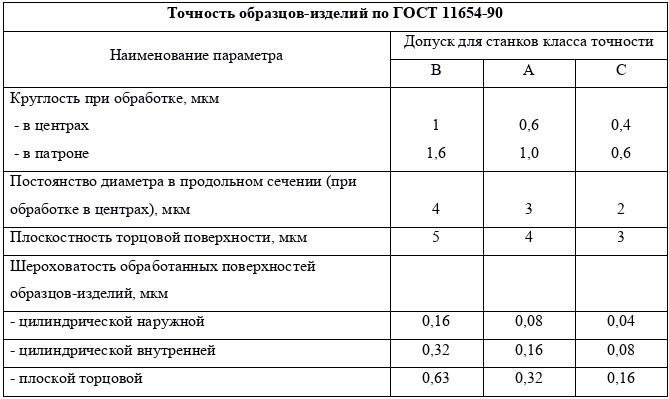

Таблица - точность образца-изделия

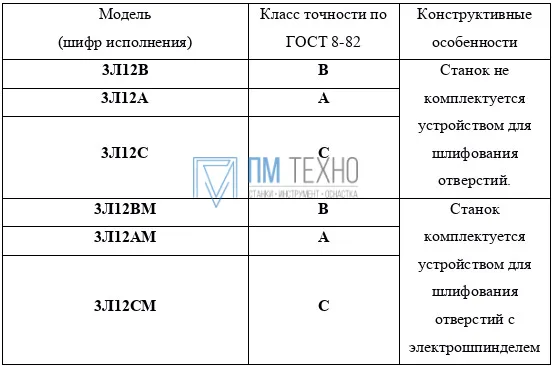

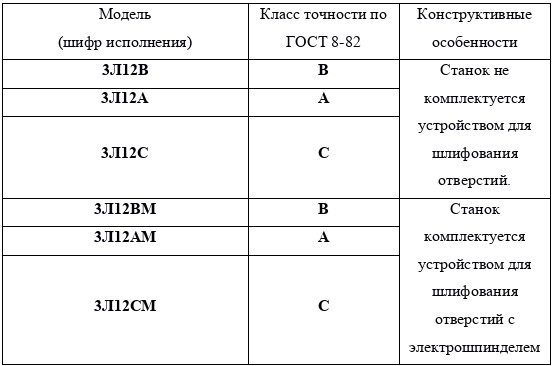

Таблица - исполнения поставляемых станков

Комплектация:

• Станок  в сборе,
• Установка смазки
• Ограждение рабочей зоны (комплект)
• Комплект электрооборудования, включающий в себя:

- пульт управления, в комплекте с сенсорной панелью фирмы «Delta Electronics»;

- программируемый логический контролер фирмы «Delta Electronics»;

- сервопривод поперечного перемещения шлифовальной бабки;

- сервопривод продольного перемещения стола.

• Приспособления, принадлежности, инструмент и запасные части:

- Планшайба для шлифовального круга. (комплект)

- Центр упорный невращающийся

- Оправка для статической балансировки шлифовального круга

- Хомутик для изделия (комплект)

- Устройство для правки шлифовального круга

- Алмазный карандаш

- Приспособление для правки шлифовального круга откидное

-  Комплект ремней

- Обслуживающий инструмент (комплект)

- Патрон трех кулачковый Ø 80 мм

- Фланец переходной к трех- кулачковому патрону

- Круг шлифовальный

-  Комплект масел и СОЖ для запуска оборудования:

- Домкрат клиновой (комплект)

• Руководство по эксплуатации
