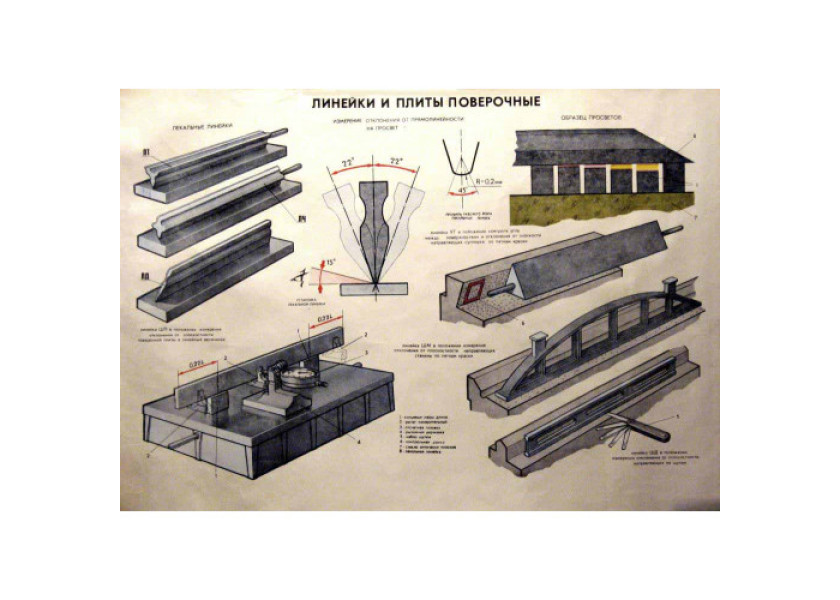

Лекальные и поверочные линейки. Общие сведения

Качественная работа с использованием соприкасающихся поверхностей деталей в машинах определяется заданными размерами и допуском, однако зачастую немаловажную роль играют значения прямолинейности и плоскостности. Так же, в слесарно-монтажных работах, для точного расположения соединяемых поверхностей используют специальные приспособления, благодаря которым возможно производить высокоточную продукцию. Одним из таких специальных приспособлений являются поверочные линейки.

Виды поверочных линеек.

Поверочные линейки, согласно ГОСТ 8026-56 можно разделить на основные классы и подклассы (форма):

Лекальные линейки.

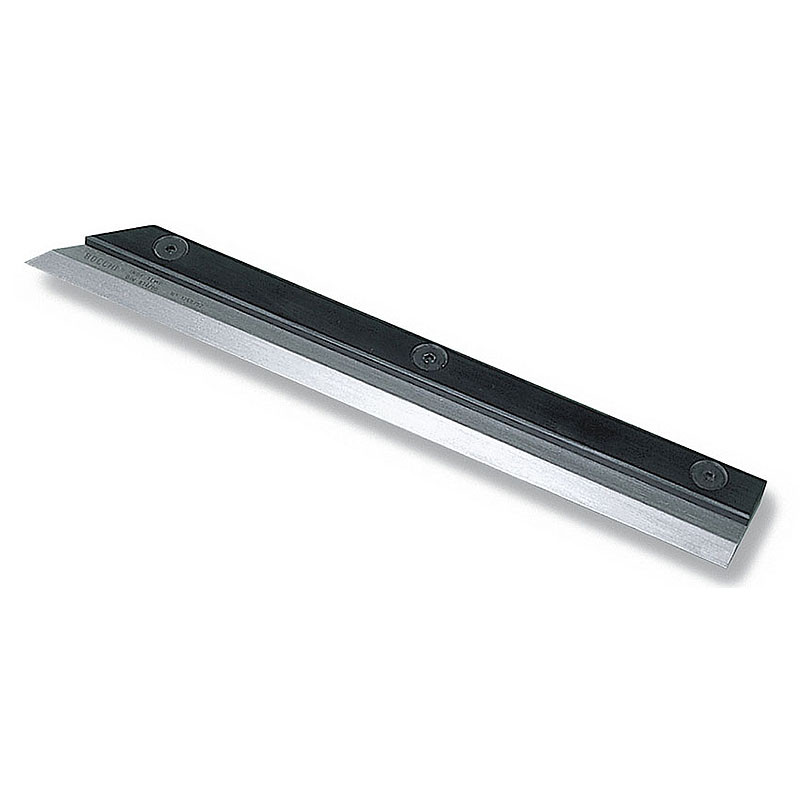

Линейки с двухсторонним скосом. Обозначаются ЛД.

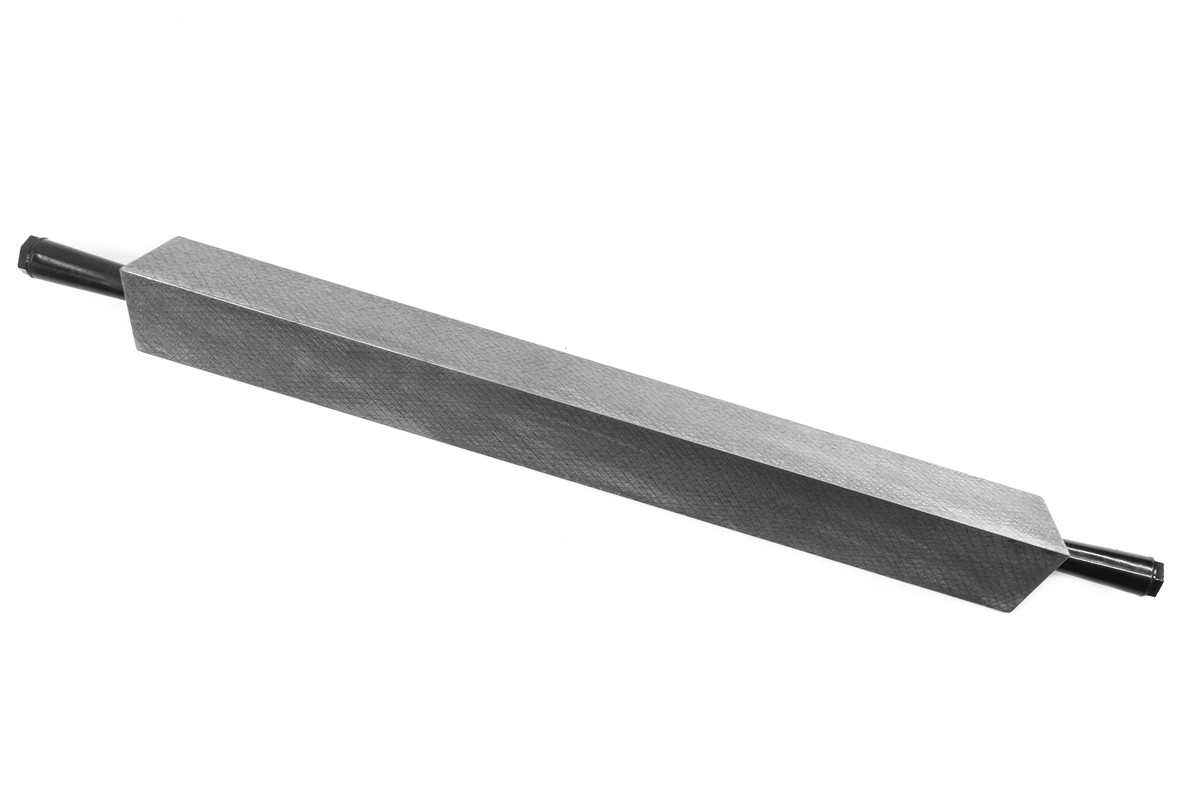

Линейки трехгранные. Обозначаются ЛТ.

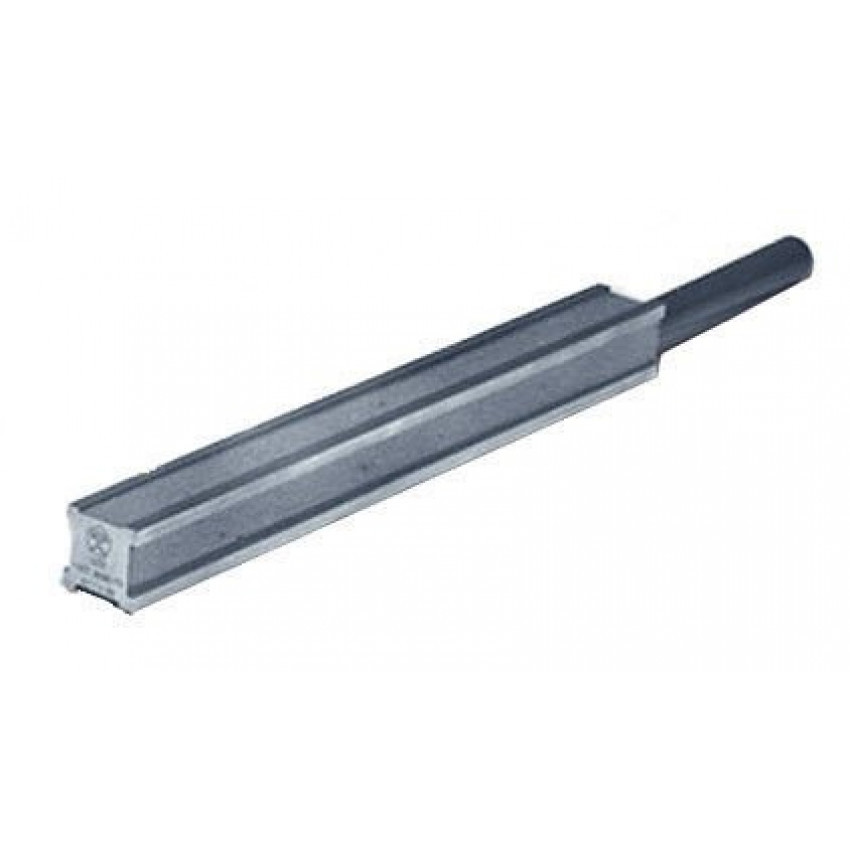

Линейки четырехгранные. Обозначаются ЛЧ.

Линейки с широкой рабочей поверхностью.

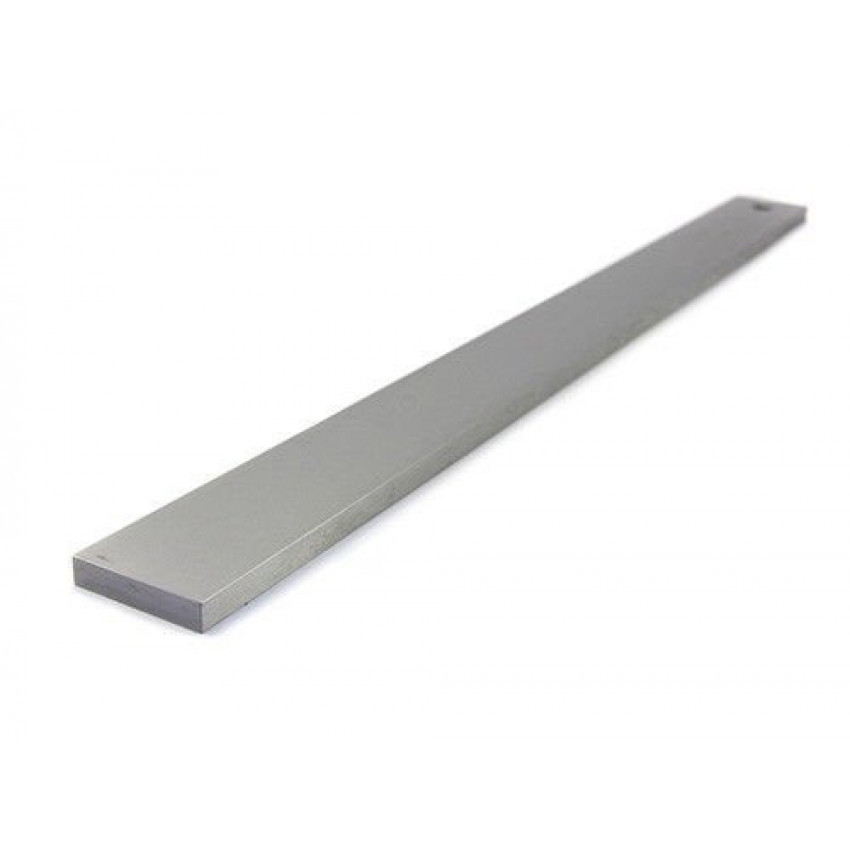

Линейки с прямоугольным сечением. Обозначаются ШП, ШП-ТК.

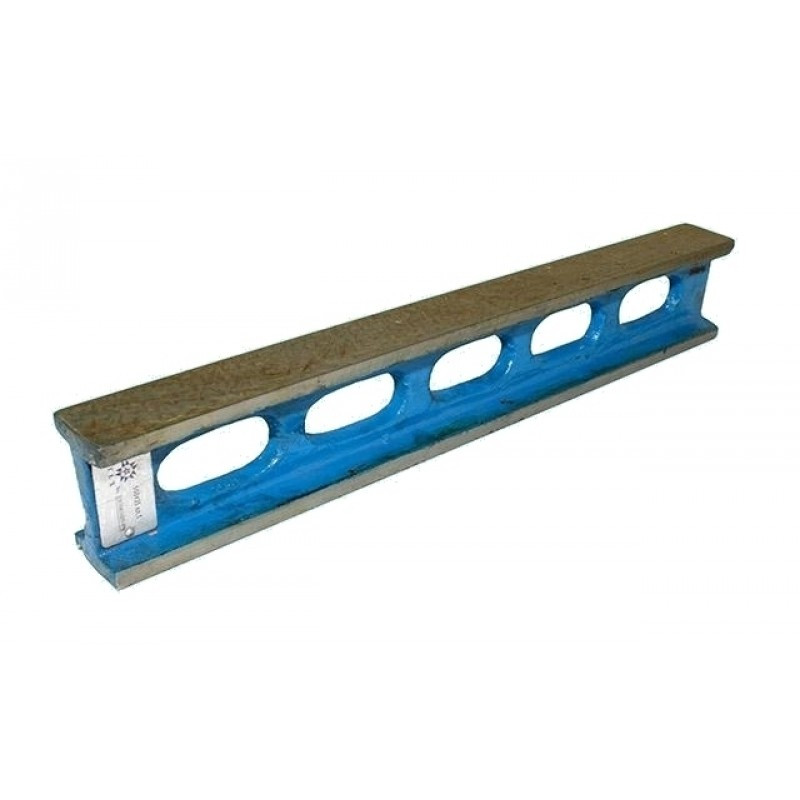

Линейки с двутавровым сечением. Обозначаются ШД, ШД-ТК.

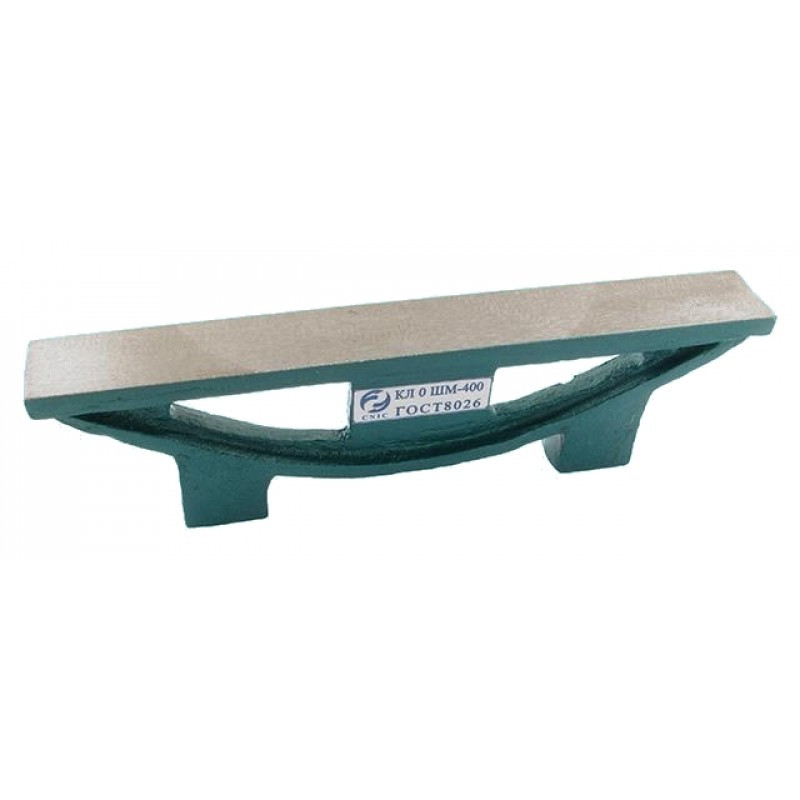

Линейки типа «Мостик». Обозначаются ШМ, ШМ-ТК.

Линейки угловые.

Линейки трехгранные. Обозначаются УТ, УТ-ТК.
Трапецеидальные.

Материал изготовления поверочных линеек.

Лекальные линейки производятся из инструментальной легированной стали марки Х по ГОСТ 5950 или шарикоподшипниковой стали марки ШХ15 по ГОСТ 801.
Линейки с широкой рабочей поверхностью производятся из инструментальной углеродистой стали марки У7 по ГОСТ 1435 (Допускается применение стали марки 50 и выше по ГОСТ 1050) или серого чугуна марки СЧ20 по ГОСТ 1412 (допускается Высокопрочный чугун марки ВЧ50 по ГОСТ 7293).
Линейки угловые изготавливают из серого чугуна марки СЧ20 по ГОСТ 1412
Линейки с широкой рабочей поверхностью и угловые линейки могут изготавливать из диабаза, габбро и различного типа гранитов, имеющих предел прочности на сжатие не менее 264,9 МПа. Типы ШП-ТК, ШД-ТК, ШМ-ТК, УТ-ТК.

Так же современные производители поверочных и лекальных линеек зачастую применяют новые сплавы (например AlMg (aluminium magnesium alloy) алюминиево-магниевый сплав) при производстве, этим достигается уменьшение веса линейки, увеличение прочности и пластичности изделия.

В обычном строительном магазине Вы не всегда сможете найти и купить такой специальный инструмент как поверочные линейки, в основном его реализуют специализированные торговые предприятия как ПМ-Техно. Мы всегда держим на складе основные модели поверочных линеек и всегда готовы помочь с выбором и отгрузить в кратчайшие сроки в любой регион России.

В следующих статьях мы детально рассмотрим каждый тип поверочной линейки, особенности их изготовления, методы контроля многое другое.
