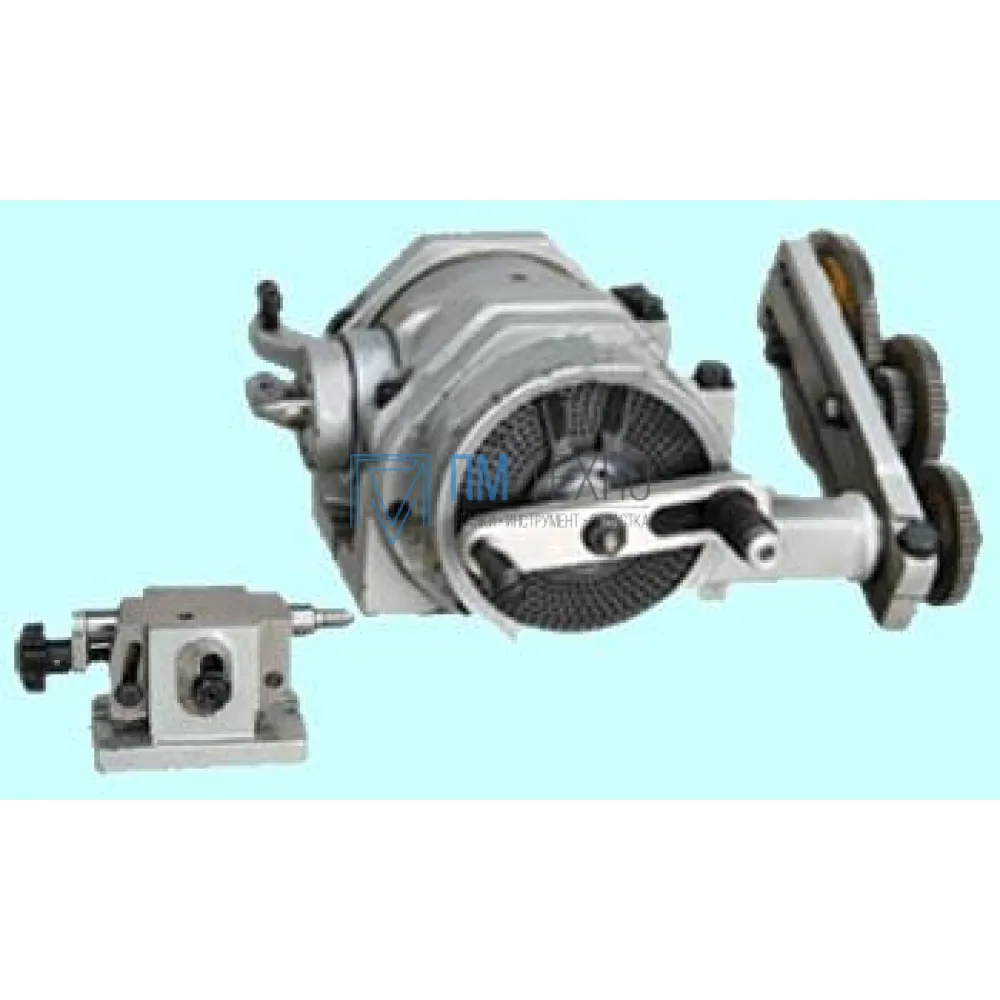

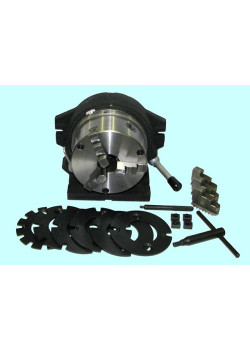

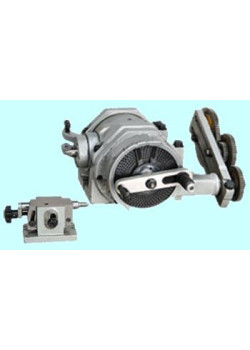

Головка делительная УДГ-250 универсальная полной комплектации F11 125А "CNIC"

Универсальная делительная головка типа УДГ предназначена для выполнения работ по обработке детали, связанных с поворотом детали на за-данную величину, при работе на фрезерных, зубофрезерных, долбежных, расточных, строгальных и сверлильных станках, а также при разметочных и других работах. Делительные головки являются важными принадлежностями консольно-фрезерных станков, особенно универсальных, и применяются при необходи-мости фрезерования граней, пазов, шлицев, зубьев колёс и инструментов, расположенных под определённым углом друг относительно друга. Их можно использовать для простого и дифференциального деления. Диаметр устанавливаемого 3-х кулачкового патрона 160мм.
Технический паспорт (Word)
Пример использования делительной головки
