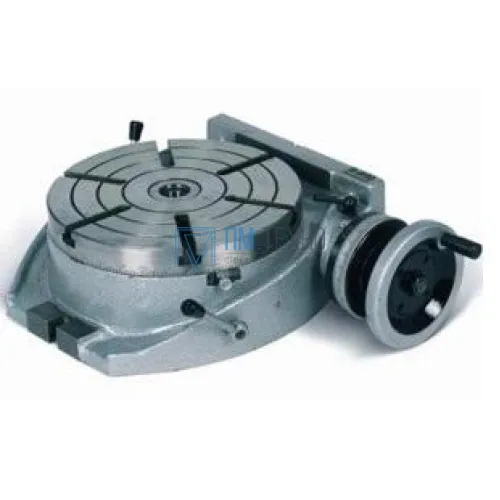

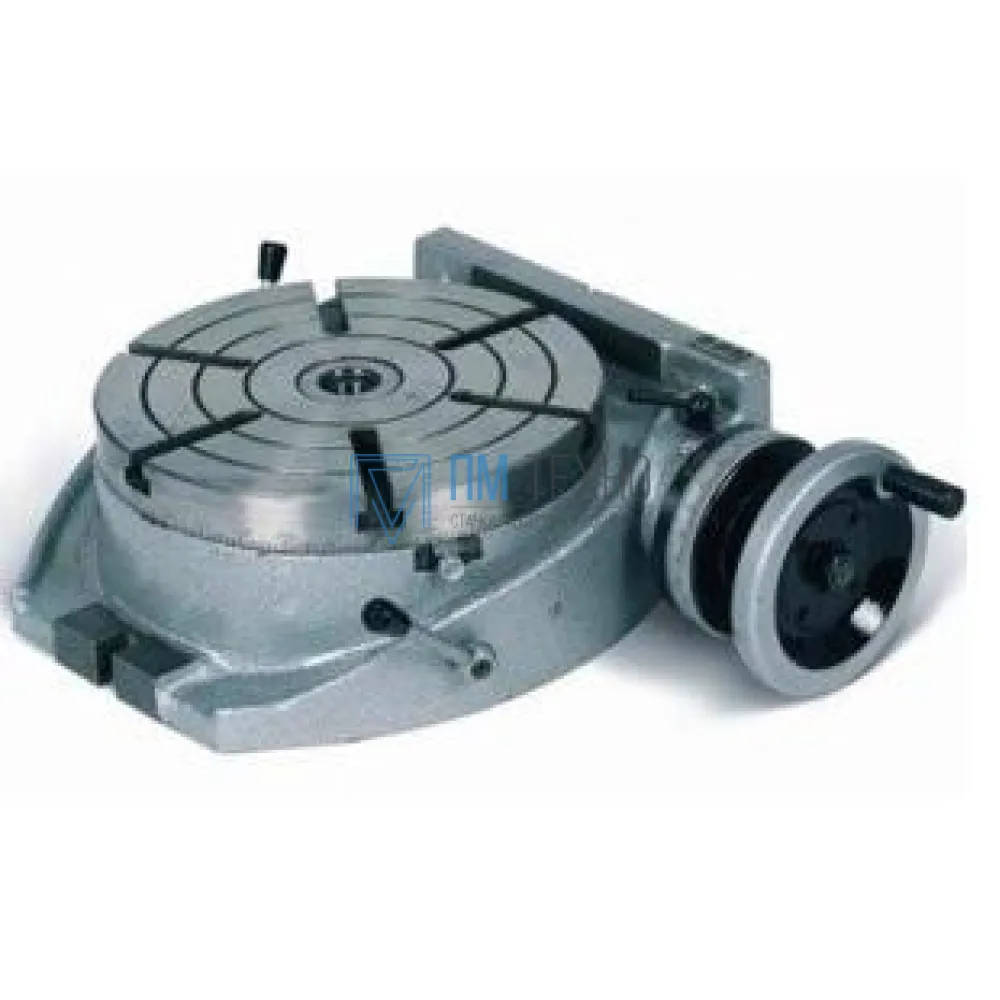

Стол поворотный горизонтально-вертикальный круглый d320мм "CNIC" (HV12)

Стол поворотный горизонтально-вертикальный предназначен для применения в качестве дополнительной оснастки фрезерных станков. Конструкция корпуса стола позволяет его использование как в горизонтальном, так и в вертикальном положении, в том числе с применением задней бабки для надежного закрепления, при фрезеровании винтовых канавок и другой фрезерной обработки деталей типа «вал». Поворотный стол является необходимым приспособлением при выполнении операций кругового фрезерования, при выполнении и обработке различных элементов деталей расположенных через угловые расстояния. Стол поворотный обладает достаточной жёсткостью благодаря применению кривошипного устройства для фиксации планшайбы после перемещения на нужный угол. Удобному и точному считыванию углового вращения способствует наличие микроподачи по 1’, а также деления лимба выполненные со значением 10”. При эксплуатации стола в вертикальном положении возможно использование задней бабки с регулируемой высотой центров от основания в диапазоне 100-224мм.
