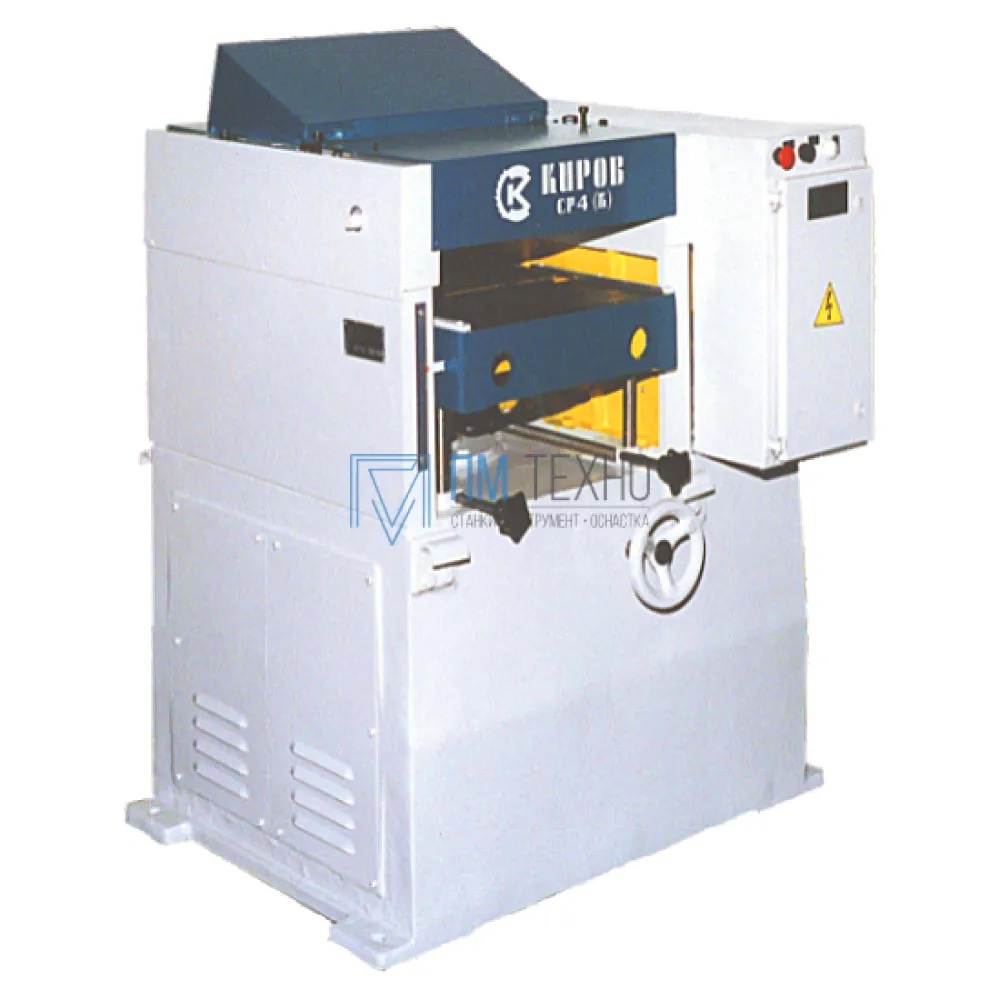

ОформитьСтанок рейсмусовый односторонний СР-4(К)
Назначение.
Станок предназначен для продольного одностороннего фрезерования в размер по толщине плоских заготовок (досок, щитов, брусков) из древесины хвойных и лиственных пород. Применяется в различных деревообрабатывающих производствах.
Перед ножевым валом установлен специальный прижим для подпора волокон древесины в зоне резания и устранения заколов на обрабатываемой поверхности.
Стол, по которому подаются заготовки, литой жёсткой конструкции, оборудован поддерживающими вальцами для уменьшения трения при перемещении обрабатываемого материала. Подъем и опускание стола по высоте в зависимости от толщины обрабатываемого материала производится вручную маховиком.
Особенности конструкции.
- Обработка заготовок производится 4-х ножевым валом цилиндрической формы с клиновым закреплением ножей в корпусе;
- Перед ножевым валом установлен специальный литой прижим для подпора волокон древесины в зоне резания и устранения заколов на обрабатываемой поверхности.
- Стол, по которому подаются заготовки, литой жесткой конструкции, встроен в станину;
- Стол оборудован поддерживающими вальцами для уменьшения трения при перемещении обрабатываемого материала;
- Подъем и опускание стола по высоте в зависимости от толщины обрабатываемого материала производится вручную, маховиком;
- Ограждение ножевого вала, служащее одновременно эксгаустерной воронкой;
- Когтевая защита со стороны загрузки, предотвращающая обратное выбрасывание заготовки в процессе обработки;
- Электроблокировка, исключающая возможность включения станка при открытом ограждении.
Общая компоновка станка СР-4(К)
|
Принцип работы на станке.
Обработка заготовок производится четырёх-ножевым валом цилиндрической формы с клиновым закреплением ножей в корпус вала.
Характеристики
- Вид товара Рейсмусовые станки
- Высота, мм 1250
- Диаметр присоединительного патрубка эксгаустерной воронки, мм 100
- Длина, мм 950
- Мощность электродвигателя, кВт 7,5
- Наибольшая толщина снимаемого слоя за одни проход, не более, мм 4,5
- Наибольшая ширина заготовки, мм 400
- Номинальный диаметр окружности резания, мм 128
- Перемещение стола ручное
- Привод Электрический
- Скорость подачи, м/мин 12
- Ток питающей сети переменный трехфазный 50 Гц 380 В
- Толщина заготовки, мм наибольшая, не менее - 200/наименьшая, не менее - 5
- Частота вращения ножевого вала, не менее, об/мин 4775
- Частота вращения ротора, об/мин 3000
- Ширина, мм 990
Обрабатываемая деталь
- Наименьшая длина заготовки, не более, мм 300
Габаритные размеры и масса
- Масса, кг 800
- Уточняйте у менеджера
- Артикул: СР-4(К)
