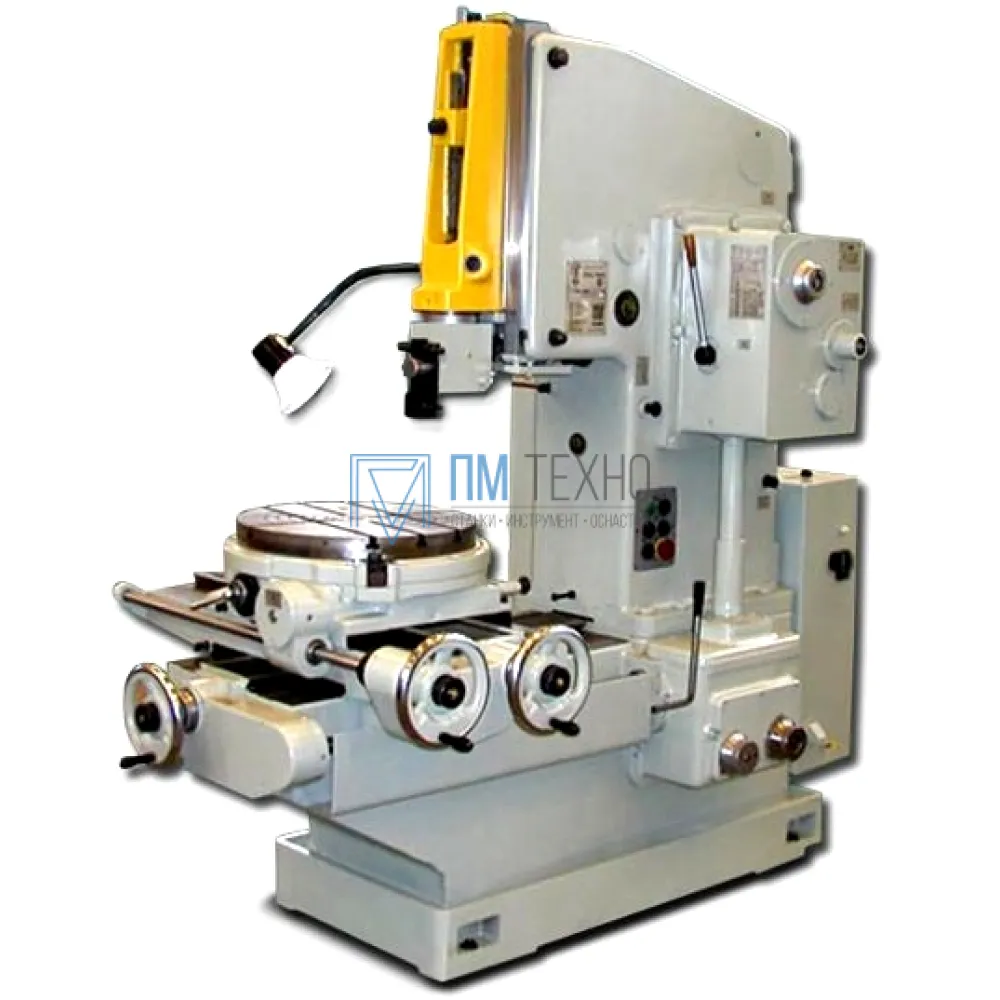

Долбежный станок ГД200 (современное название ГД200-01) с механическим приводом (производства предприятия "СТАНКОГОМЕЛЬ" Республики Беларусь) – надежные, мощные, с жёсткой литой станиной, хорошо зарекомендовавшие себя станки во всех отраслях промышленности, где необходима обработка шпоночных пазов, шлицевых канавок на фасонных и плоских поверхностях, как с наружной стороны детали, так и с внутренней в серийном, единичном производстве или ремонтных мастерских.
Данный станок укомплектован поворотной резцовой головкой для долбления под углом до 90 градусов в обе стороны. Конструкцией станка ГД 200 (ГД200-01) предусмотрено устройство наклона салазок долбяка на угол до 5 градусов к вертикальной плоскости, которое применяется для изготовления шпоночных пазов в конических отверстиях. Так же на станке имеется механизм, позволяющий настраивать величину хода долбяка на определенную глубину обработки детали с функцией автоматического отключения станка в конце обработки.
Основные части и узлы долбежного станка ГД200
Перечень основных частей и узлов станка ГД 200 (ГД200-01)
- Станина
- Стол
- Коробка скоростей
- Коробка подач
- Привод
- Долбяк
- Механизм кулисный
- Смазка
- Электрооборудование
- Электрошкаф
Расположение органов управления долбежного станка ГД200
Спецификация органов управления станка ГД200-01 (ГД 200)
- Гайка зажима долбяка при перестановке
- Квадрат для изменения положения долбяка
- Рукоятка установки числа двойных ходов долбяка
- Гайка регулировки угла наклона рамы долбяка
- Рукоятка управления вводного автомата
- Кнопка пуска долбяка
- Кнопка ускоренного перемещения стола
- Маховик ручной круговой подачи стола
- Маховик ручной поперечной подачи стола
- Рукоятка включения круговой подачи стола
- Лимб коробки подачи стола
- Ступица отключения подачи стола
- Кнопка "Общий стоп"
- Кнопка "Стоп долбяка"
- Кнопка "Пуск главного двигателя"
- Кнопка ускоренной подачи масла к направляющим рамы долбяка
- Квадрат для установки длины хода долбяка
- Выключатель освещения
- Рукоятка фиксации стола
- Маховик ручной продольной подачи стола
- Рукоятка реверсирования подачи стола
- Квадрат ручного перемещения долбяка
Схема фундамента долбежного станка ГД200
Станки устанавливаются на бетонном фундаменте, глубина которого выбирается в зависимости от грунта, но не менее 0,5 м.
Характеристики
Вид товара
Долбежные станки
Количество фиксированных положений стола
12
Наибольшая масса устанавливаемой заготовки, кг
300
Наибольшее усилие резания, кН
15
Рабочий ход долбяка, мм
20-200
Скорость долбяка под нагрузкой, двойных ходов в минуту
66, 101
Диаметр стола, мм
500
Наибольшая высота детали при внутренней обработке, мм
100
Наибольшая высота детали при наружной обработке, мм
300
Круговое перемещение стола, град
360
Круговые подачи стола на один двойной ход долбяка, град
0,07-0,8
Поперечное перемещение стола, мм
400
Поперечные подачи стола на один двойной ход долбяка, мм
0,1-1,2
Продольное перемещение стола, мм
500
Продольные подачи стола на один двойной ход долбяка, мм
0,1-1,2
Расстояние от наружной плоскости резцедержателя до станины, мм
450
Расстояние от плоскости стола до нижней поверхности долбяка, мм
320
Мощность двигателя, кВт
1,4/2,36
Мощность общая, кВт
3,6
Габариты, вес
Габариты, мм
1900х1270х2175
Масса, кг
2000
Преимущества покупки у нас
Быстрая отгрузка с заводов изготовителей
Можно оформить заявку онлайн
В наличии и под заказ
С соответствующими сертификатами
В минимальные сроки
Доставим ваш товар в любую точку России и СНГ
Индивидуальный подход к каждому клиенту
Техническая поддержка
Похожие товары
101931
Гильотина гидравлическая Stalex HSB предназначена для быстрой и точной резки в тяжелом машиностроении в ряду предприятий занятых металлургических, машиностроительных и других отраслях.
Режущая бал..
>3 145 000 руб.
Артикул:
101931
Производитель:
Stalex
388025
Дисковая пила Stalex CS-225 предназначена для прямолинейного раскроя заготовок, таких как металлические профили, листовой металл, трубы. Максимальный диаметр пильного диска составл..
>147 000 руб.
Артикул:
388025
Производитель:
Stalex
51518
Резание, вальцовка и гибочные работы с помощью одного станка модели 3-IN-1.
Идеальный комбинированный станок для обработки листового металла и мелкого круглого проката.
Технические характеристики:
-М..
>109 296 руб.
Артикул:
51518
Производитель:
Прочие
26236
ГОСТы на оснастку и приспособления..
>4 373 руб.
Артикул:
26236
Производитель:
Прочие
3_1004646
Гидравлический трубогиб –
это специальное устройство, которые используется для сгибания медных, алюминиевых, нержавеющих и других труб разного диаметра с высочайшей точностью под выбранным углом. Он..
>19 660 руб.
Артикул:
3_1004646
Производитель:
Tor industries
СОМ-400Г
Назначение.
Станок отрезной маятниковый модели СОМ – 400Г предназначен для резки труб, арматуры, металлопроката и материалов аналогичных физических свойств, с помощью абразивных армированных ..
>45 000 руб.
Артикул:
СОМ-400Г
Производитель:
Металлица
3_1004618
Арматурорез гидравлический аккумуляторный
TOR HHG-16BD (4-16 мм)..
>140 170 руб.
Артикул:
3_1004618
Производитель:
Tor industries
ГД320
Долбежный станок ГД320 с гидравлическим приводом движения ползуна разработан и производится одним из ведущих станкостроительных предприятий Республики Беларусь - СТА..
>По запросу
Артикул:
ГД320
Производитель:
СтанкоГомель
BF28 Vario

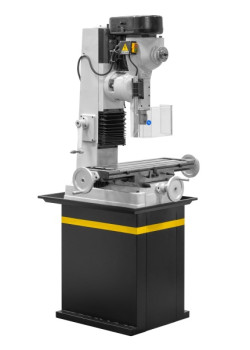

Станок предназначен для фрезерования, сверления под различными углами черных и цветных металлов и расщепляемых пластмасс.
