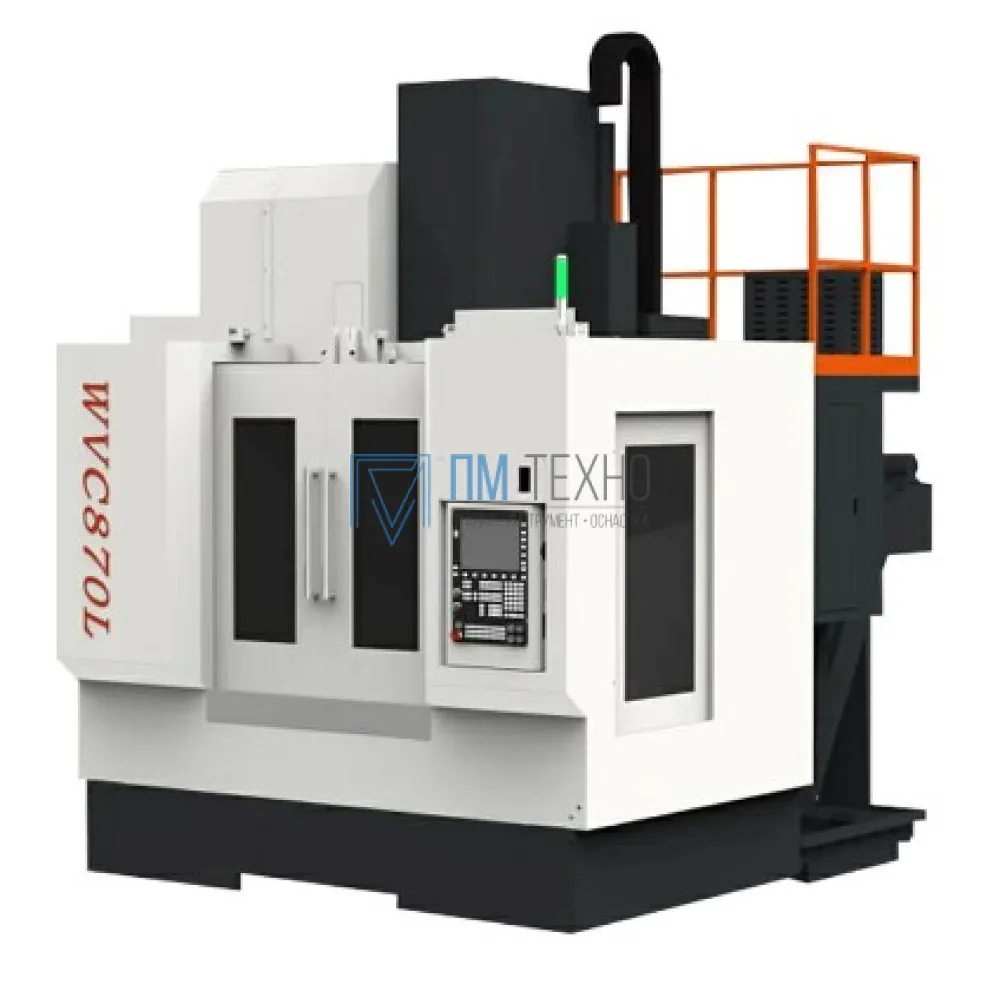

Центр обрабатывающий пятиосевой WVC870

Центр обрабатывающий пятиосевой  WVC870 - спроектирован на базе самой отработанной серии VMC. Это классический консольный станок с крестовым перемещением стола.

Модель отличаетс от конкурентов большой зоной обработки по оси Z. Размер между столом и шпинделем мин100 - макс 800 мм

Конструктивные особенности:

• Рабочий стол

Рабочий стол перемещается по направляющим качения оси X. Направляющие выполнены закаленными с предварительным натягом для обеспечения нулевого зазора.

• Высокопрочный полимерный бетон

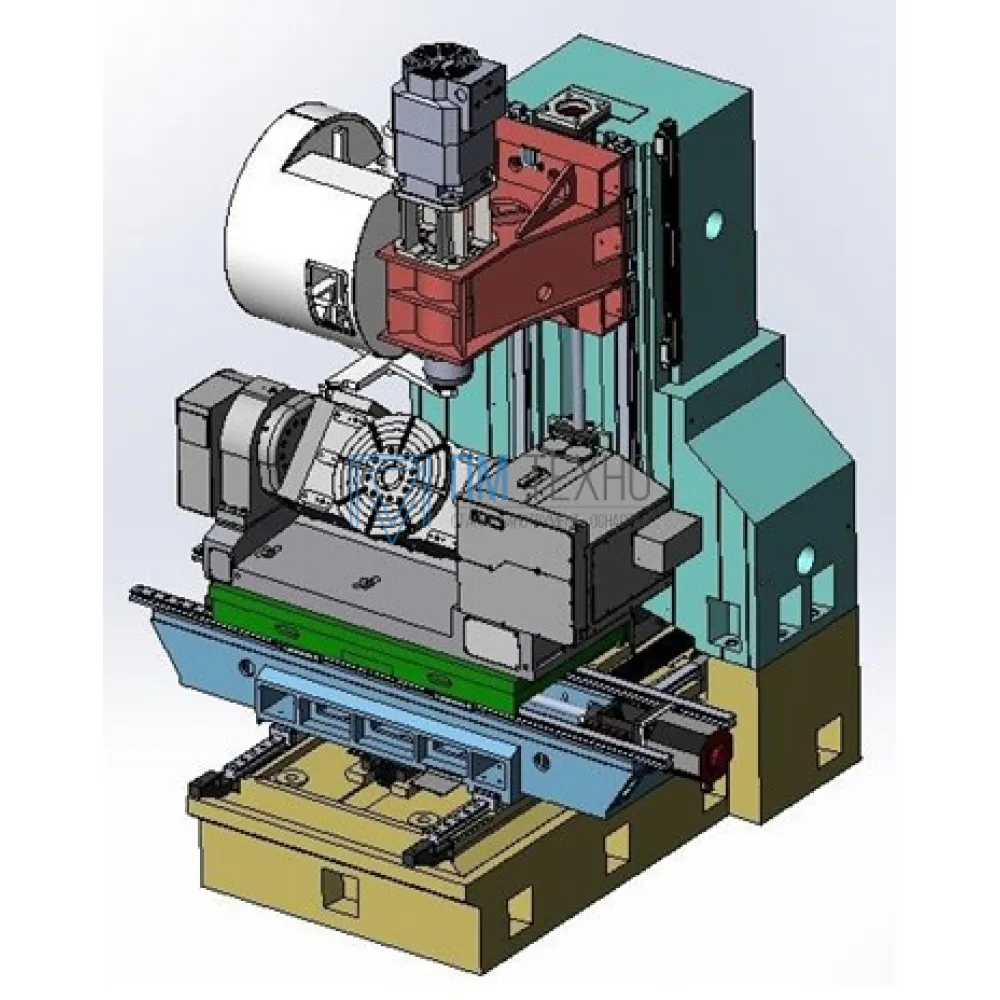

Станина, колонна и шпиндельная бабка образуют классическую С-образную конструкцию станка. Надежность и долговечность вертикального фрезерного центра обусловлены, прежде всего, жесткостью основных несущих узлов, высокие показатели которых в данной модели так же достигаются благодаря немецкой технологии “UHPC” (ультравысокопрочный полимерный бетон), используемый для производства станины и колонны вертикального обрабатывающего центра. Применение данной технологии уменьшает термический коэффициент расширения, что значительно снижает влияние температуры на работу станка. Технология “UHPC” также увеличивает коэффициент поглощения вибрации при работе обрабатывающего центра.

• Подачи

Высокая точность достигается благодаря системе ЧПУ, работающей с прямыми приводами сервомоторов (прямое соединение через муфту) и ШВП (PMI, Тайвань).

    Линейные направляющие качения с роликами, компании Hiwin (Тайвань) установлены по всем трем осям (широко расположенными параллельно друг другу для лучшей стабильности).

• Магазин автоматической смены инструмента

Магазин АСИ кулачкового типа. Количество инструментов - 24. Устройство автоматической смены инструмента кулачкового типа с поворотным кронштейном обеспечивает 1.6 - секундное время смены инструмента. Этот тип АСИ является лучшим выбором для быстрой обработки деталей.

Ресивер. Наличие ресивера гарантирует надежность смены инструмента при перебоях в сети пневматики производства.

• Удаление стружки:

Стружкоуборочный транспортер. Стружкоуборочный транспортер с баком для стружки. Отведение стружки посредством управляемого стружечного конвейера упрощает процесс обслуживания.

Устройство смыва стружки. Система смыва стружки быстро и эффективно удаляет стружку с внутренней части кабины станка.

Пистолет подачи СОЖ. Для эффективного и безопасного вывода стружки. На станке также установлен отдельный пневматический пистолет.

• Охлаждение инструмента

Кольцевой механизм подачи СОЖ. Кольцевой механизм подачи СОЖ, при котором обеспечивается подача охлаждающей жидкости методом полива в область резания, одновременно удаляется стружка, которая образуется при резании.

Регулируемые сопла подачи воздуха и СОЖ. Регулируемые сопла позволяют направлять СОЖ и воздух на обрабатываемую деталь из любого удобного положения.

• Шпиндель

• Система ЧПУ

Fanuc Oi-MF PLUS:

В линейке ЧПУ 0i – появилось новое поколение 0i – PLUS. Это очень важный шаг вперёд, особенно в применениях для оборудования фрезерной группы, Ключевое отличие заключается в том, что большое количество опциональных функций для фрезерной версии ЧПУ – MF PLUS стали доступны в базовой комплектации.
