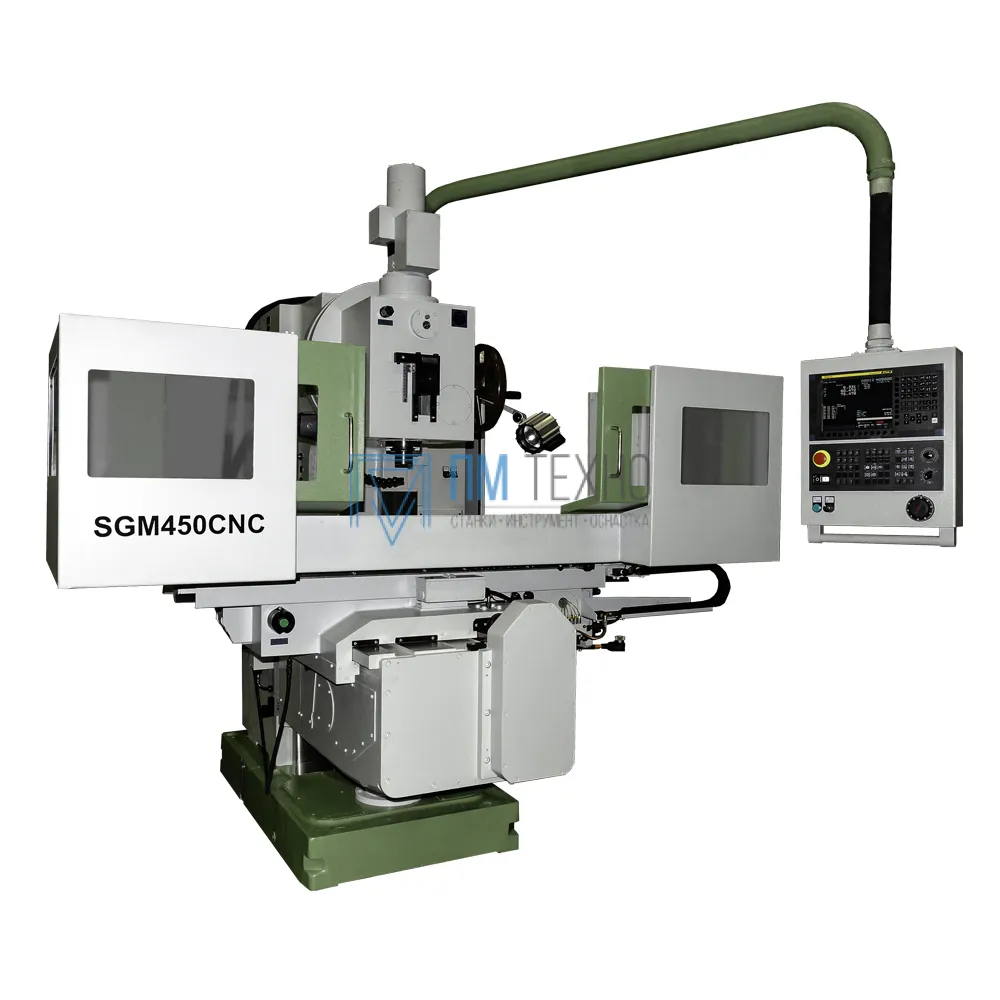

Вертикальный консольно-фрезерный станок с ЧПУ модели SGM450CNC

SGM450CNC

Описание
Характеристики

Вертикальный консольно-фрезерный станко с ЧПУ модели SGM450CNC разработан на базе вертикального консольно-фрезерного станка FSS450. Станок оснащаются системой ЧПУ.

основные узлы (фундаментная плита, стойка, консоль, крестовый суппорт, салазки поворотной части и стол) изготавливаются из чугуна марки СЧ25, имеют оптимальную форму и большую жесткость;
поперечные и вертикальные направляющие с фторопластовым покрытием обладают хорошими антифрикционными свойствами (низким коэффициентом трения) и стойкостью к образованию задиров, что обеспечивает стабильность параметров точности в течение не менее семи лет;

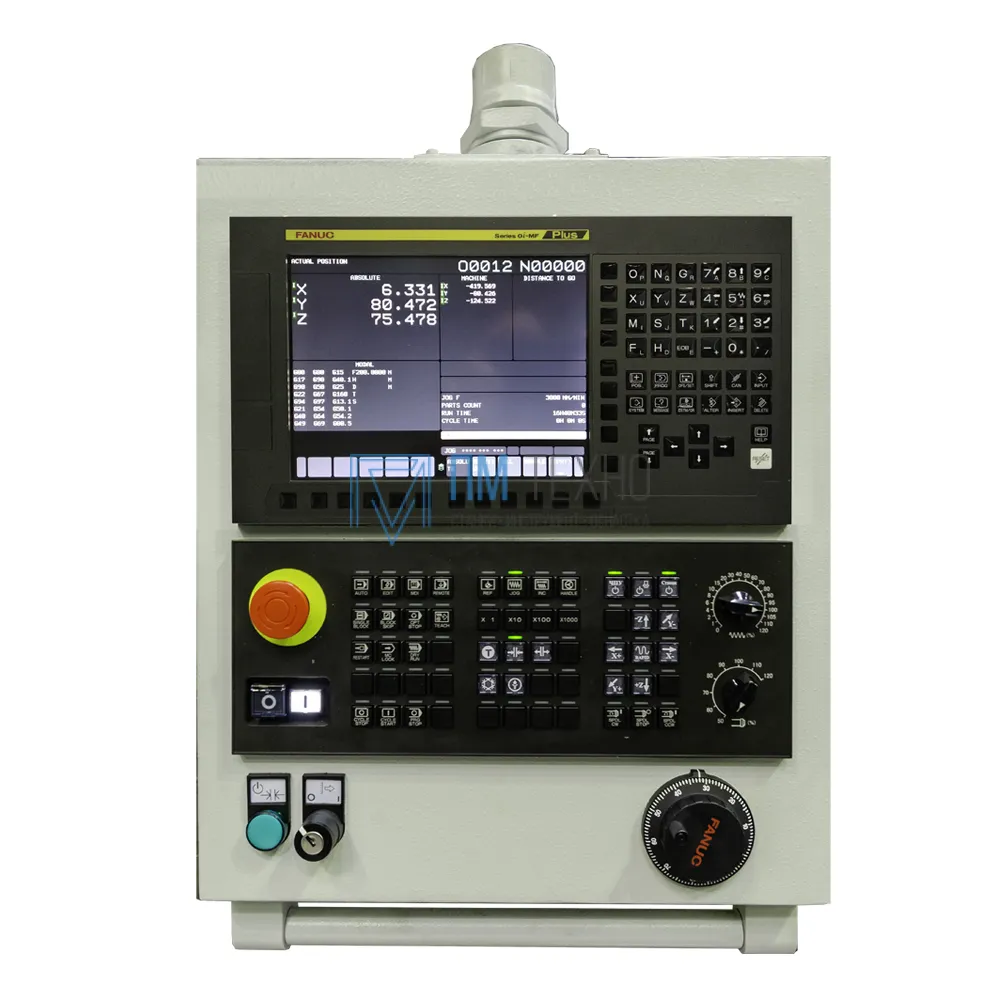

выезд в «0», возможность работы в ручном режиме, режиме предварительного набора и в автоматическом режиме по управляющей технологической программе;
программирование в стандартах G- и M-кодах, программирование циклов для многократного повтора отрезка программы, пропуск кадров, функция вызова подпрограмм;
возможность работать с интерполяцией по 3-м осям одновременно;

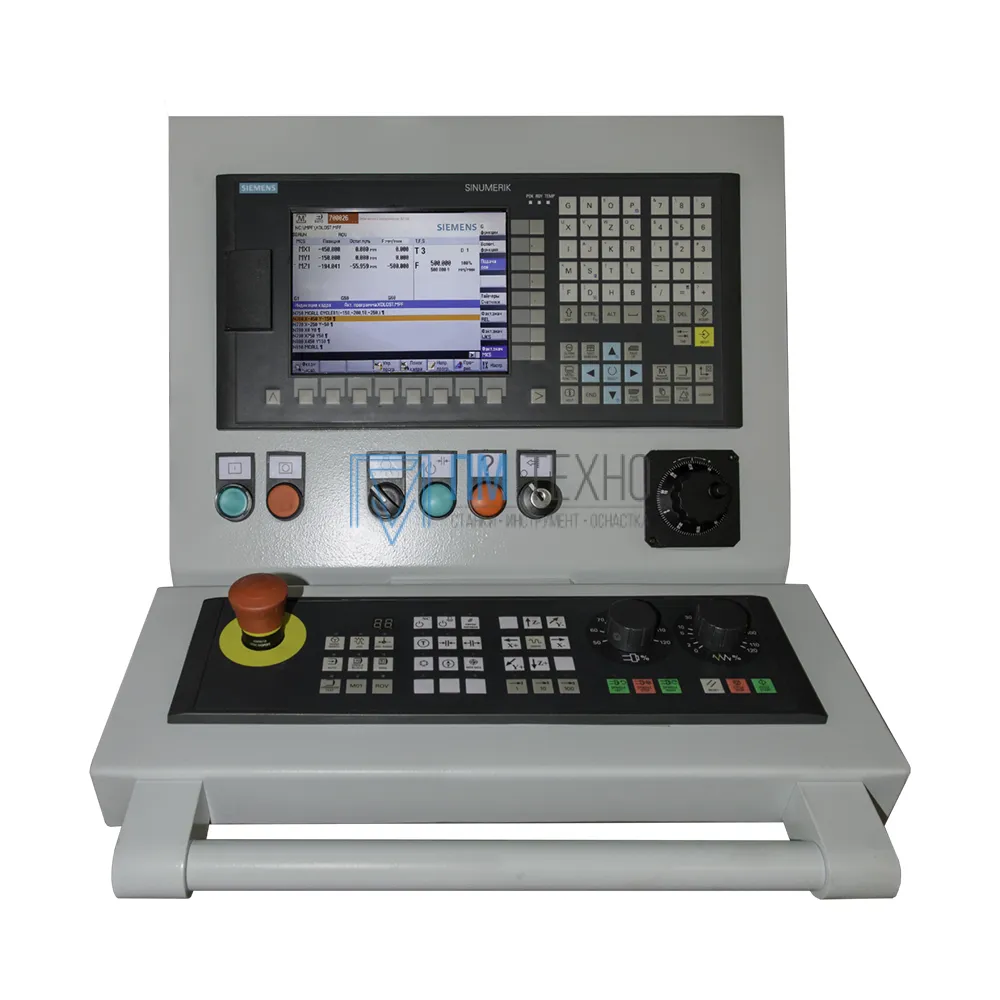

коррекция и создание управляющих программ возможно, как на панели оператора, так и на персональном компьютере;
быстрый перенос данных через USB — накопитель и высокоскоростной интерфейс Ethernet;
фрезерный шпиндель станка оборудован электромеханическим приспособлением для зажима инструмента;
тормоз фрезерного шпинделя позволяет немедленное отключение вращения шпинделя, но обеспечивает также возможность отключения с запаздыванием для выхода инструмента из контакта;
станок оснащен шарико-винтовыми парами (ШВП) по осям «X», «Y», «Z», что обеспечивает увеличение точности, долговечности, снижению шума при работе станка и отсутствию люфта в паре винт-гайка;
модульная конструкция станка обеспечивает удобство при обслуживании или ремонте.

Технические характеристики вертикального консольно-фрезерного станка с ЧПУ модели SGM450CNC указаны ниже:

Станок изготавливается в климатическом исполнении УХЛ для категории размещения 4.1 по ГОСТ 15150.

Условия эксплуатации:

температура воздуха – от плюс 10 до плюс 25°С;
относительная влажность – 80% при 25°С.

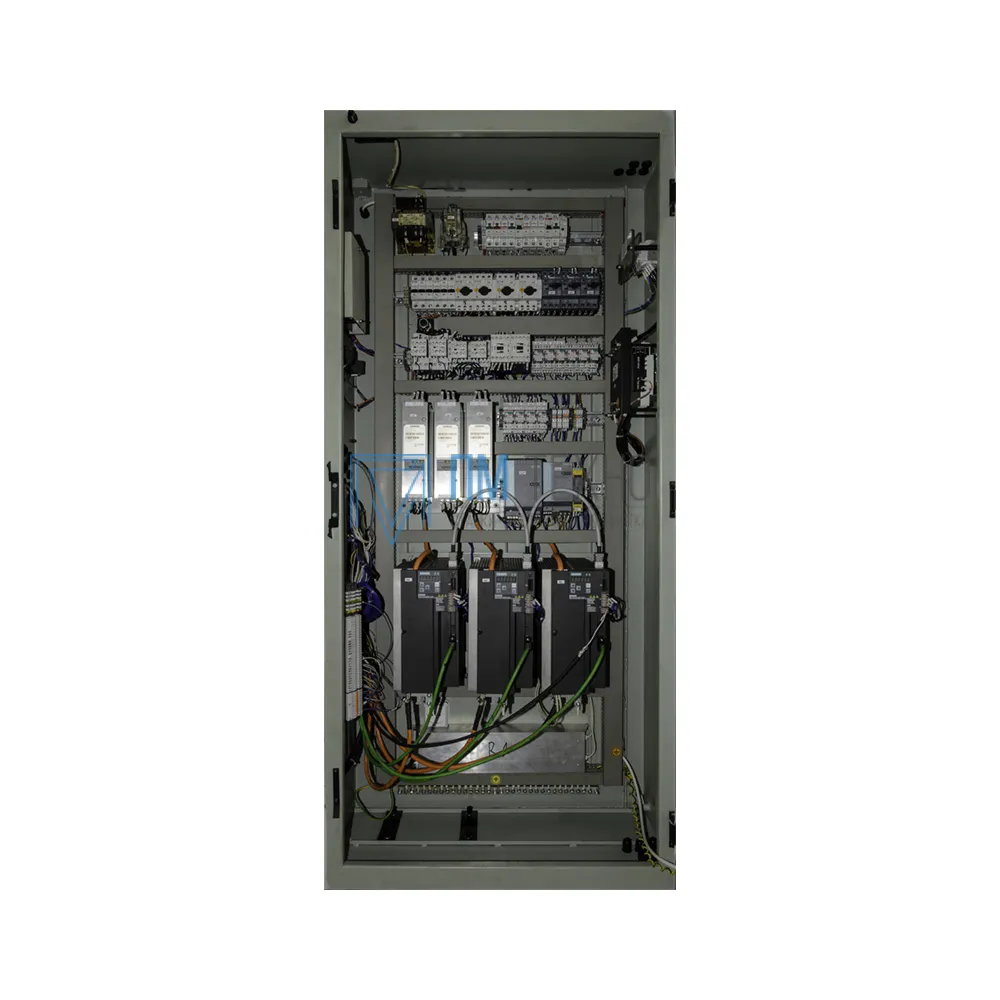

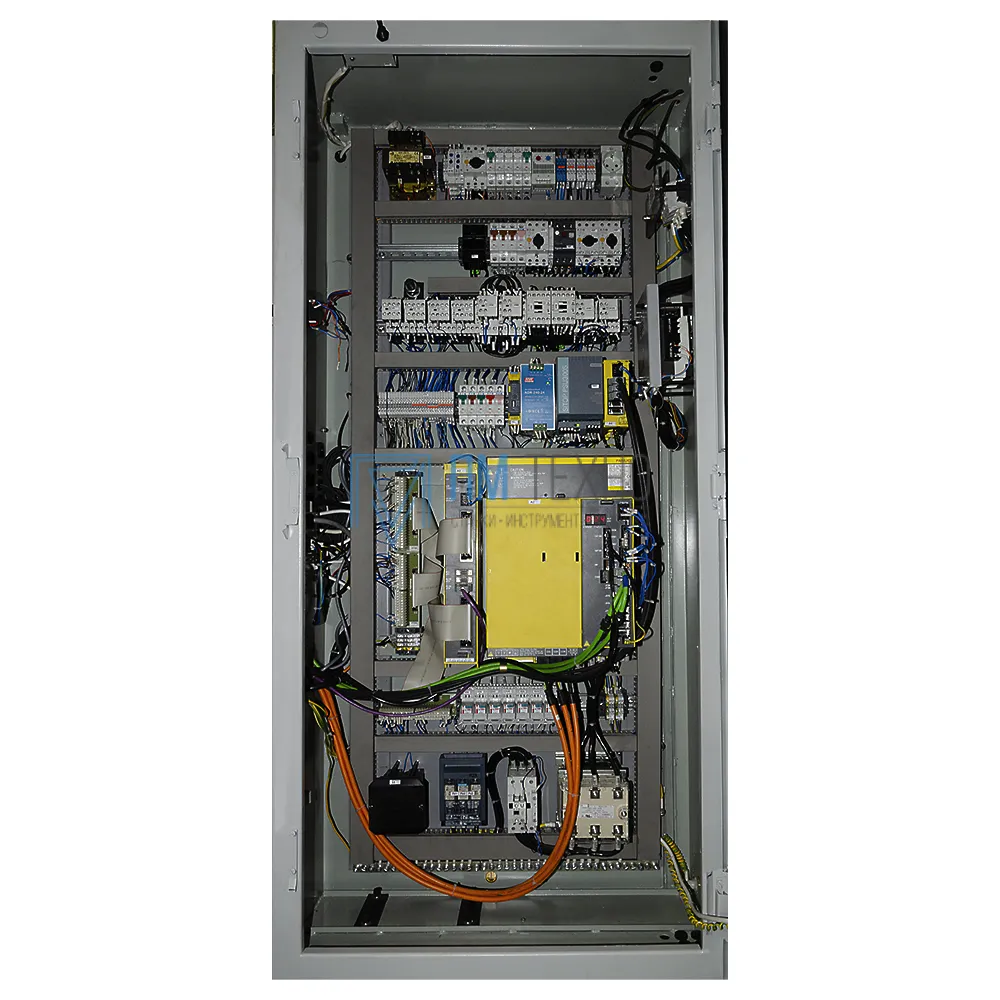

Электрооборудование станка обеспечивает их эксплуатацию в помещении не выше зоны П-II по ПУЭ.

Станок должен питаться от 3-фазной сети переменного тока частотой 50 Гц. и напряжением 380V.

Рабочий стол

Нагрузка на стол, кг 700

Характеристики

Вид товара Центр обрабатывающий вертикальный
Диаметр фрез, мм 315
Дискретность задания перемещений, мкм 1
Количество управляемых координат 3
Конус шпинделя ISO50
Крутящий момент шпинделя, Нм 1850
Перемещение по оси X/Y/Z, мм 1000/345/400;630
Пределы рабочих подач по осям , мм/мин 0-2000 - по осям Х, Y 0-2000 - по осям Z
Пределы скоростей быстрых (установочных) перемещений, мм/мин 3200 - по оси Х 5000 - по оси Y 4000 - по оси Z
Размер рабочей поверхности стола, мм 400*1600
Расстояние от оси шпинделя до верт.направляющих станины, мм 450
Расстояние от оси шпинделя раб. поверхности стола-спутника, мм 25-775
Расстояние от торца верт. шпинделя до плоскости стола, мм 100… 500
Суммарная мощность приводов, кВт 20,906
Точность двустороннего позиционирования А, мкм 30; 40 - по осям Х, 20; 25 - по осям Y, Z
Частота вращения шпинделя, об/мин 45-2240
Шероховатость обработанных поверхностей, мкм 1,25

Габаритные размеры и масса

Габариты, мм 3360/ 2250; 2450; 2650/ 2740
Масса, кг 4700

0р.

На складе
Производитель: СтанкоГомель
Артикул: SGM450CNC

Возможно вам будет интересно

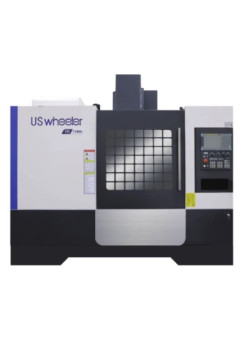

Центр обрабатывающий вертикальный VMC 40С
