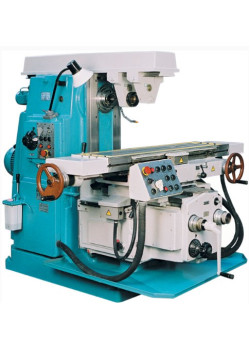

Горизонтальный консольно-фрезерный станок FW350MR / FW350MRNC

FW350MR

Описание
Характеристики

Горизонтальный консольно-фрезерный станок модели FW350MR / FW350MRNC (аналоги, производимые в СССР - 6Т82Г, FW-315).

В данный момент ОАО "СтанкоГомель", Республика Беларусь, г. Гомель, производит данные станки по лицензии и под контролем фирмы "HECKERT" (Германия).

Станки производятся в двух основных исполнениях:

FW350MR;
FW350MRNC (с УЦИ);

Принцип работы и назначение.

Станки серии FW450MR и FW350MR позволяют вести обработку деталей из стали и чугуна в автоматических циклах горизонтально закрепленными фрезами и дисковыми фрезами при помощи специальных оправок и штанг.

Станки предназначены для фрезерования всевозможных деталей из различных материалов в условиях индивидуального и серийного производства. На станке можно обрабатывать вертикальные и горизонтальные плоскости, пазы, углы, рамки, зубчатые колеса и др.

Особенности конструкции станка FW350MR / FW350MRNC.

Все основные узлы изготавливаются из чугуна марки СЧ 25 и имеют оптимальную форму, большую жесткость;
Максимальная нагрузка на стол составляет до 1000 кг, что позволяет вести обработку крупногабаритных деталей;
Направляющие стола и стойки имеют фторопластовое покрытие, которое обладает хорошими антифрикционными свойствами и антизадирной способностью, что в свою очередь обеспечивает стабильность точностных параметров в течение длительного времени;
За счет наличия автоматических циклов обработки (маятниковое фрезерование, фрезерование с ускоренным перескоком, фрезерование по прямоугольному циклу в трех плоскостях) станки используют как мелкосерийном, так и в крупносерийном производстве,
Наличие механизма опускания консоли исключает касание инструментом обработанной поверхности при обратном ускоренном ходе стола;
Для получения достаточной жесткости, а так же для исключения возможных вибраций, на станке реализован механизм зажима стола при попутной подаче в продольном перемещении стола;
Фрезерование методом попутной подачи позволяет осуществлять эффективную обработку глубоких пазов и деталей из высокопрочных материалов;
Высокие точностные характеристики станка позволяют производить детали самого высокого качества. Например, неплоскостность поверхности стола на всей длине не превышает 16 мкм.;
Неприхотливость в эксплуатации и обслуживании. Модульная конструкция максимально облегчает ремонт станка в случае его необходимости;
За дополнитеьную плату на станок могут быть установлены ШВП, которые позволяют достигать высокую точность перемещений и устанавливать на станки системы УЦИ (FW350MRNC) и программируемый контроллер (FW350MRTNC);
Расширение возможностей станка FW350MR / FW350MRNC при установке вертикальной фрезерной головки, либо долбежной головки.

Рабочий стол

Нагрузка на стол, кг 1000

Характеристики

1) Тиски станочные поворотные чугунные/стальные 200-250 мм,Оправка фрезерная FU400.51.10.000 – 1 шт
10) Техническая документация
2) Централизованная автоматическая импульсная смазка направляющих и ходовых винтов,Ограждение фрезы FU400.51.10.000 (установлено на станке) – 1 шт.
3) Накладная вертикальная фрезерная головка,Ключ FU350RApUG.51.20.000-01 – 1 шт.
4) Накладная вертикальная фрезерная головка,Ключ FU350RApUG.51.20.000-02 – 1 шт.
5) Универсальная делительная головка (УДГ) 250/320,Упор конечный FU400.51.00.604 - 6 шт.
6) Шпонка FU400.40.00.359 – 3 шт.,Стол поворотный горизонтально-вертикальный Ø 250 мм
7) Ключ У60.06.00.000 – 2 шт.,Стол круглый фрезерный Ø 250 мм
8) Винт М6-8g16.58.05 (ГОСТ 11738) – 19 шт.,Комплект вспомогательного инструмента
9) Комплект клиновых ремней – 1 шт.
Вид товара Горизонтально-фрезерные
Диаметр переднего подшипника, мм 110
Количество подач 18
Конус шпинделя ISO 50
Мощность двигателя, кВт 5,5
Мощность общая, кВт 8.23
Мощность привода подач, кВт 1,5
Поворот стола в обе стороны, град. --
Поперечное перемещение (ось Y), мм 270
Продольное перемещение (ось Х), мм 850
Продольные и поперечные подачи, мм/мин 16-800
Размер стола, мм 315 х 1250
Расстояние ось шпинделя-стол, мм 45-400
Расстояние шпиндель-стойка, мм 150
Специальное исполнение стола, мм 375 х 1600
Стол, мм 315 х 1250
Ускор. перемещение по вертикали, м/мин 1
Ускор. перемещение продол./попереч., м/мин 3,15
Частота вращения шпинделя, об/мин 28-1400
