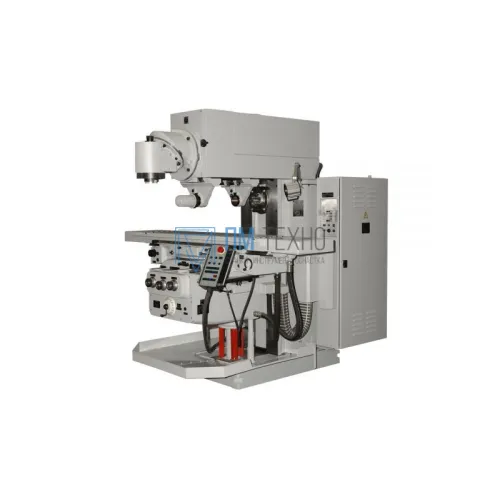

Широкоуниверсальный консольно-фрезерный станок FU350MRApUG

Широкоуниверсальный консольно-фрезерный станок FU350MRApUG
Кликните на картинку для расширенного просмотра
Информация

Артикул: FU350MRApUG
Производитель: СтанкоГомель
  • Статус: Уточняйте у менеджера 0
4 770 000 руб.
Запросить ТКП

Запросить ТКП

Вы можете запросить счет или ТКП, выслав соответствующий запрос

Широкоуниверсальный консольно-фрезерный станок мод. FU350MRApUGFU350MRApUGNC (аналоги, производимые в СССР - 6T82Ш, 6Р82Ш, 6К82Ш, 6Д82Ш).

В данный момент ОАО "СтанкоГомель", Республика Беларусь, г. Гомель, производит данные станки по лицензии и под контролем фирмы "HECKERT" (Германия).

Станки производятся в двух основных исполнениях:

  • FU350MRApUG-03
  • FU350MRApUG-03 (с УЦИ)

Принцип работы и назначение.

Широкоуниверсальные консольно-фрезерные станки производства ОАО «СтанкоГомель» (FU350MRApUG и FU450MRApUG) позволяют вести фрезерование деталей из стали и чугуна как вертикальным шпинделем, так и горизонтальным. На станках данной серии вертикальная шпиндельная голова поворачивается в обе стороны на 45˚, что позволяет расширить функциональность оборудования. Станки хорошо зарекомендовали себя в мелкосерийном и крупносерийном производствах.

Особенности конструкции широкоуниверсального консольно-фрезерного станка мод. FU350MRApUG / FU350MRApUGNC:

  • Все основные узлы изготавливаются из чугуна марки СЧ 25 и имеют оптимальную форму, большую жесткость;
  • Максимальная нагрузка на стол составляет до 1000 кг, что позволяет вести обработку крупногабаритных деталей;
  • Поворотный стол на угол ±45;
  • Направляющие стола и стойки имеют фторопластовое покрытие, которое обладает хорошими антифрикционными свойствами и антизадирной способностью, что в свою очередь  обеспечивает стабильность точностных параметров в течение длительного времени;
  • За счет наличия автоматических циклов обработки (маятниковое фрезерование, фрезерование с ускоренным перескоком, фрезерование по прямоугольному циклу в трех плоскостях) станки используют как мелкосерийном, так и в крупносерийном производстве,
  • Наличие механизма опускания консоли исключает касание инструментом обработанной поверхности при обратном ускоренном ходе стола;
  • Для получения достаточной жесткости, а так же для исключения возможных вибраций, на станке реализован механизм зажима стола при попутной подаче в продольном перемещении стола;
  • Фрезерование методом попутной подачи позволяет осуществлять эффективную обработку глубоких пазов и деталей из высокопрочных материалов;
  • Высокие точностные характеристики станка позволяют производить детали самого высокого качества. Например, неплоскостность поверхности стола на всей длине не превышает 16 мкм.;
  • Неприхотливость в эксплуатации и обслуживании. Модульная конструкция максимально облегчает ремонт станка в случае его необходимости;
  • За дополнитеьную плату на станок могут быть установлены ШВП, которые позволяют достигать высокую точность перемещений и устанавливать на станки системы УЦИ (FU350MRApUGNC) и программируемый контроллер (FU350MRApUGTNC);
  • Расширение возможностей станка FU350MRApUG / FU350MRApUGNC при установке долбежной головки.





Интернет-магазин ПМ Техно является крупнейшим поставщиком станков, инструментов и оснастки. У нас можно купить Широкоуниверсальный консольно-фрезерный станок FU350MRApUG / FU350MRApUGNC по привлекательной цене. Благодаря прямому сотрудничеству с производителями оборудования мы не делаем для клиентов дополнительных наценок.

Широкоуниверсальный консольно-фрезерный станок FU350MRApUG / FU350MRApUGNC подходит для оснащения промышленного производства, небольшого частного цеха или ремонтной мастерской. К нему прилагается инструкция по эксплуатации.

Продукция сертифицирована, обладает высоким качеством, а также отличается высокими техническими и эксплуатационными характеристиками. При использовании товара рекомендуется соблюдать правила техники безопасности.

Для удобства клиентов мы организовали доставку продукции не только в пределах Москвы, но и по всей России на выгодных условиях.

Позвоните нам по контактному номеру, и наш специалист предоставит дополнительную информацию о товаре. Также связаться с нами, чтобы задать интересующие Вас вопросы, можно и через форму связи на сайте.


Характеристики

Стол, мм 315х1250
Угол наклона фрезерной головки ±45
Вертикальное перемещение (ось Z), мм 500
Поперечное перемещение (ось Y), мм 270
Продольное перемещение (ось Х), мм 850 (1000*)
Вертикальные подачи, мм/мин 5…250 (8...400*)
Количество подач 18
Продольные и поперечные подачи, мм/мин 16…800 (25...1250*)
Ускор. перемещение по вертикали, м/мин 1
Ускор. перемещение продол./попереч., м/мин 3,15
Нагрузка на стол, кг 1000
Поворот стола в обе стороны, град. ±45
Размер стола, мм 315х1250
Специальное исполнение стола, мм 375х1600
Диаметр переднего подшипника, мм 110
Конус шпинделя ISO 50
Макс. крутящий момент на шпинделе, Нм гориз.925/ вертик.600
Максимальный диаметр фрезерной головки, мм 250
Частота вращения верт. шпинделя, об/мин 28…1400
Частота вращения горизонт. шпинделя, об/мин 28…1400 (45...2240*)
Мощность двигателя, кВт 5.5
Мощность общая, кВт 13.67
Мощность привода подач, кВт 1.5

Габариты, вес

Габариты, мм 1990х2112х2580
Масса, кг 4050

Базовая комплектация

1) Оправка фрезерная FU400RAp.51.10.000 – 1 шт
2) Оправка фрезерная FSS400-01.51.10.000 – 1 шт
3) Ограждение фрезы FU400.51.10.000 – 1 шт.
4) Ограждение фрезы FSS400.51.10.000 – 1 шт.
5) Ключ FU350RApUG.51.20.000-01 – 1 шт.
6) Рукоятка кривошипная FU400.51.20.000 – 1 шт.
7) Шпонка FU400.40.00.359 – 3 шт.
8) Ключ У60.06.00.000 – 2 шт.
9) Винт М6-8g16.58.05 (ГОСТ 11738) – 19 шт.
10) Техническая документация

Дополнительная комплектация

1) Тиски станочные поворотные чугунные/стальные 200-250 мм
2) Централизованная автоматическая импульсная смазка направляющих и ходовых винтов
3) Накладная долбежная головка
4) Универсальная делительная головка (УДГ) 250/320
5) Стол поворотный горизонтально-вертикальный Ø 250 мм
6) Стол круглый фрезерный Ø 250 мм
7) Комплект вспомогательного инструмента
