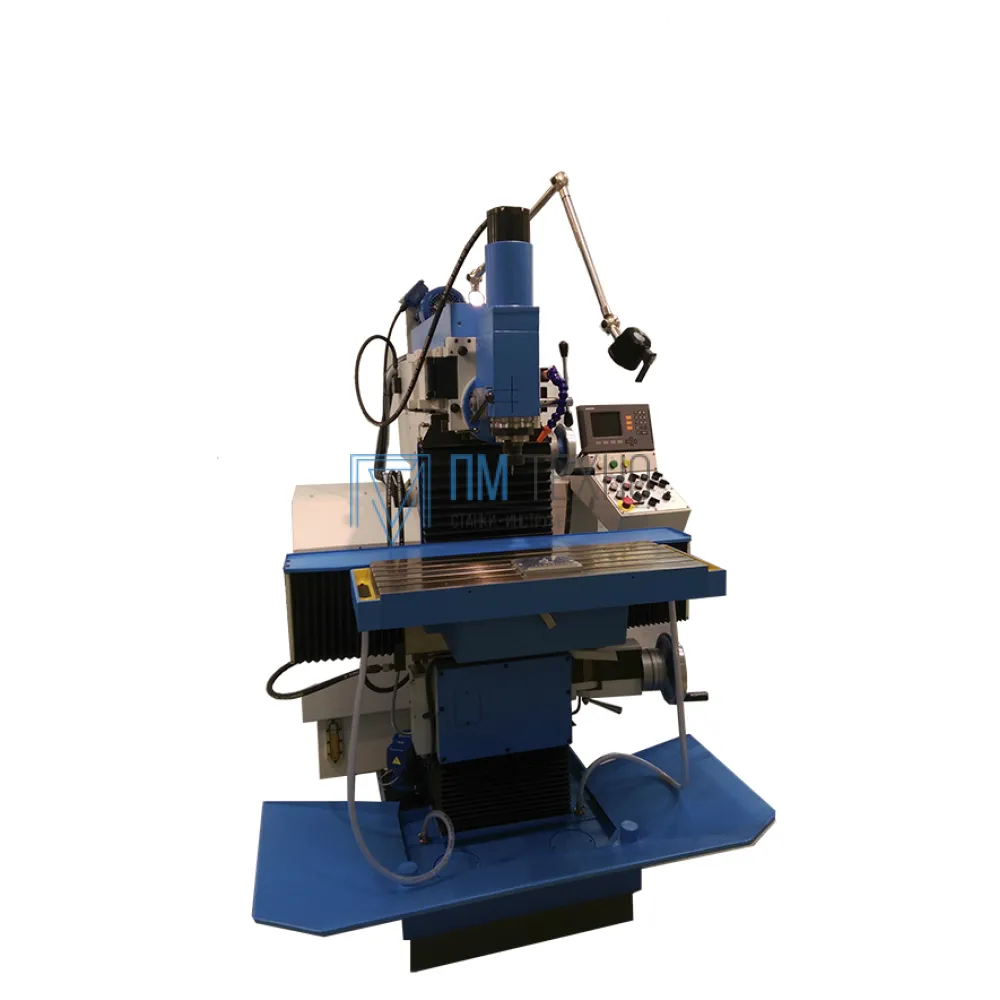

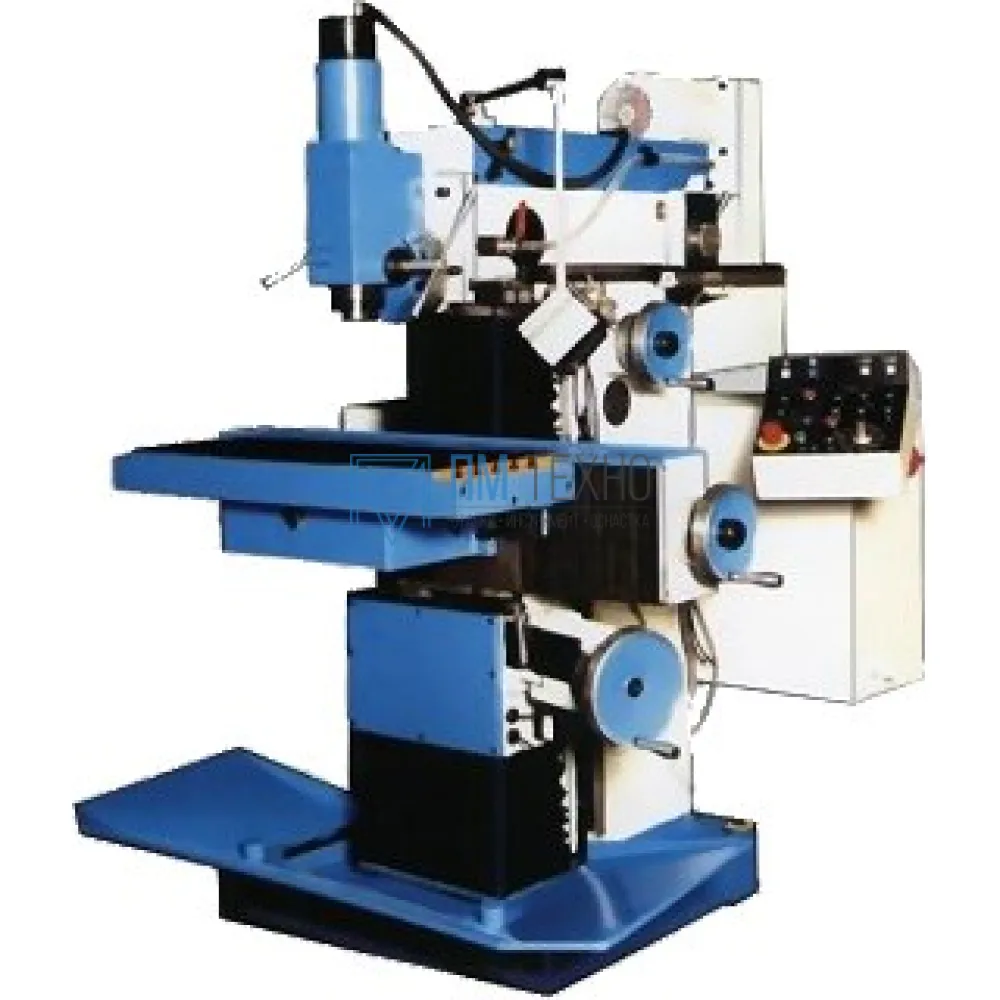

Станок универсальный фрезерно-инструментальный 67К25PR (67К25ПР)

Name: Станок универсальный фрезерно-инструментальный 67К25PR (67К25ПР)
Brand: Россия
SKU: БСТ_67К25PR
Availability: OutOfStock

БСТ_67К25PR

Производитель: Россия

Описание
Характеристики

Фрезерный широкоуниверсальный станок 67К25PR предназначен для фрезерования деталей цилиндрическими, дисковыми и фасонными фрезами при помощи горизонтального шпинделя, и торцовыми, концевыми и шпоночными фрезами при помощи поворотного вертикального шпинделя. На станке можно выполнять также сверление, долбление, цекование, зенкерование, развертывание, растачивание. Станок применяется в единичном и мелкосерийном производстве в инструментальных и механических цехах машиностроительных предприятий.

Особенности:
- Модель с ручным управлением;
- Литая массивная чугунная станина поглощает вибрации и позволяет сохранить качество обрабатываемых на станке деталей;
- Во время работы станка можно управлять движением рабочего органа только по одной координате. Две остальные зажимаются с помощью встроенных в планки гидрозажимов;
- Направляющие всех осей прямоугольные, жёсткие, с большой длиной контакта на всей длине перемещения. Все пары скольжения направляющих являются сочетание шабренных и шлифованных поверхностей, что улучшает условия смазки;
- Наличие двух шпинделей горизонтального и поворотного вертикального, а также большого количества принадлежностей к станку, делает его широкоуниверсальным и удобным для работы в инструментальных цехах машиностроительных заводов при изготовлении приспособлений, инструмента, рельефных штампов и прочих изделий;
- Широкий диапазон оборотов шпинделя и подач, наличие механических подач и быстрых перемещений обеспечивают экономичную обработку различных деталей в оптимальных режимах;
- Рациональное построение главного привода с короткой кинематической цепью способствует повышению его КПД и снижению шума;
- В станке имеется бесступенчатое регулирование подач (электропривод Lenze);
- Зажим и отжим инструмента механизирован на обоих шпинделях.
- Нижнее крепление винта вертикального перемещения обеспечивает ход 440 мм при относительно малой высоте станка.
- Поворотный маховик вертикального перемещения улучшает эргономику и расширяет технологические возможности.
- Станок может быть оснащен большим количеством принадлежностей, расширяющих технологические возможности станка.

Характеристики

Класс точности П
Конус шпинделя SK 40 (DIN2080, ГОСТ 24644)
Крутящий момент шпинделя, Нм 230 (горизонтальный); 60 (вертикальный)
Мощность двигателя, кВт 3
Напряжение питания, В 380
Поперечное перемещение (ось Y), мм 320
Продольное перемещение (ось Х), мм 400
Размер стола, мм 800х320(горизонтальный); 630х250 (вертикальный)
Расстояние шпиндель-стол, мм 55 – 595
Т-образный паз, мм 5 - горизонтальный стол 3 - вертикальный стол
Угол наклона фрезерной головки от -90° до +90°
Ход пиноли шпинделя, мм 60
Частота вращения верт. шпинделя, об/мин 260-2000
Частота вращения горизонт. шпинделя, об/мин 40-260
Ширина Т-образного паза 14Н8 - 1 и 14Н12 - 4 горизонтальный стол ; 14Н8 - 2 и 14Н12 - 2 вертикальный стол
