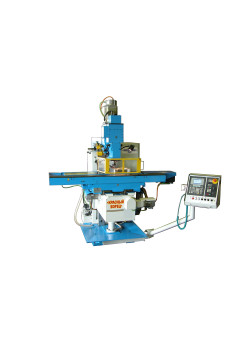

Вертикальный консольно-фрезерный станок FSS450MR / FSS450MRNC

Name: Вертикальный консольно-фрезерный станок FSS450MR / FSS450MRNC
Brand: СтанкоГомель
SKU: FSS450MR
Availability: OutOfStock

FSS450MR

Производитель: СтанкоГомель

Описание
Характеристики

Вертикальный консольно-фрезерный станок модели FSS450MR / FSS450MRNC (аналоги, производимые в СССР - 6Т13, 6Р13, FSS-400).

В данный момент ОАО "СтанкоГомель", Республика Беларусь, г. Гомель, производит данные станки по лицензии и под контролем фирмы "HECKERT" (Германия).

Станки производятся в двух основных исполнениях:

FSS450MR;
FSS450MRNC (с УЦИ);

Принцип работы и назначение.

Станки позволяют вести обработку стали, чугуна вертикально закрепленными фрезами в автоматических циклах, а именно:

маятниковое фрезерование,
фрезерование с ускоренным перескоком,
фрезерование по прямоугольному циклу в трех плоскостях.

На станках данной серии шпиндельная голова поворачивается в обе стороны на 45˚, что позволяет расширить функциональность оборудования. Станки хорошо зарекомендовали себя в мелкосерийном и крупносерийном производствах.

Особенности конструкции станка FSS450MR / FSS450MRNC.

Все основные узлы изготавливаются из чугуна марки СЧ 25 и имеют оптимальную форму, большую жесткость;
Максимальная нагрузка на стол составляет до 1500 кг, что позволяет вести обработку крупногабаритных деталей;
Направляющие стола и стойки имеют фторопластовое покрытие, которое обладает хорошими антифрикционными свойствами и антизадирной способностью, что в свою очередь обеспечивает стабильность точностных параметров в течение длительного времени;
За счет наличия автоматических циклов обработки (маятниковое фрезерование, фрезерование с ускоренным перескоком, фрезерование по прямоугольному циклу в трех плоскостях) станки используют как мелкосерийном, так и в крупносерийном производстве,
Наличие механизма опускания консоли исключает касание инструментом обработанной поверхности при обратном ускоренном ходе стола;
Для получения достаточной жесткости, а так же для исключения возможных вибраций, на станке реализован механизм зажима стола при попутной подаче в продольном перемещении стола;
Фрезерование методом попутной подачи позволяет осуществлять эффективную обработку глубоких пазов и деталей из высокопрочных материалов;
Высокие точностные характеристики станка позволяют производить детали самого высокого качества. Например, неплоскостность поверхности стола на всей длине не превышает 16 мкм.;
Неприхотливость в эксплуатации и обслуживании. Модульная конструкция максимально облегчает ремонт станка в случае его необходимости;
За дополнитеьную плату на станок могут быть установлены ШВП, которые позволяют достигать высокую точность перемещений и устанавливать на станки системы УЦИ (FSS450MRNC) и программируемый контроллер (FSS450MRTNC).

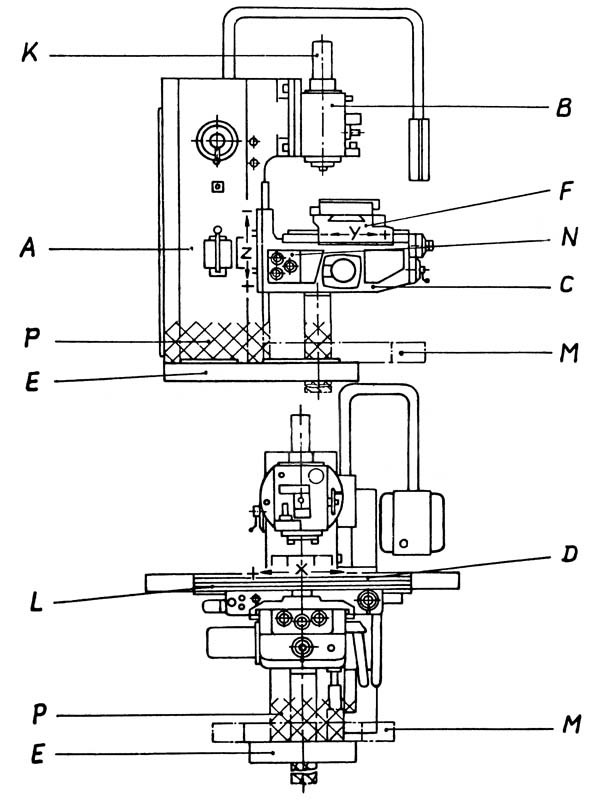

Расположение основных узлов фрезерного станка FSS450MR / FSS450MRNC

Перечень составных частей консольно-фрезерного станка FSS450MR

A - стойка FSS450MR - содержит фрезерный двигатель, а также 18-ступенчатую коробку передач главного привода
B - шпиндельная головка - узел с поворотным вертикальным фрезерным шпинделем
C - консоль - содержит двигатель подачи, 18-ступенчатый механизм подачи, муфты для движений "вдоль", "поперек" и "вертикально", узел замедленного хода и агрегат опускания консоли
D - рабочий стол станка - содержит Т-образные пазы для крепления заготовки или зажимного устройства
E - монтажная плита (основание) - одновременно бак охлаждающей жидкости
F - крестовый суппорт - служит для получения движения детали со сдвигом на 90° "вдоль” и "поперек”; помимо деталей кинематической цепи для движения подачи встроен также механизм попутной подачи
G - стойка FW-315/400 - содержит фрезерный двигатель, а также 18-ступенчатую коробку главного привода, включая горизонтальный фрезерный шпиндель
H - контропора - деталь для крепления серьги для фрезерной оправки (FW-3I5/400 и FU-3I5/400)
J - салазки поворотной части - назначение и детали как у крестового суппорта дополнительно разделены на поворотную часть и салазку поворотной части, благодаря чему можно поворачивать стол изделия
K - электрозажимное устройство для зажима режущего инструмента
L - масштабы (ограничительные упоры)
M - водоуловительная чаша
N - заднее ручное перемещение (только у FSS 450)
P - повышенная стойка

Характеристики

Вид товара Вертикально-фрезерные станки
Количество подач 18
Конус шпинделя ISO 50
Максимальный диаметр фрезерной головки, мм 315
Мощность двигателя, кВт 11
Мощность общая, кВт 14,43
Мощность привода подач, кВт 2,2
Поворот стола в обе стороны, град. --
Поперечное перемещение (ось Y), мм 345
Продольное перемещение (ось Х), мм 1120
Продольные и поперечные подачи, мм/мин 16-800
Размер стола, мм 400 х 1600
Расстояние шпиндель-стойка, мм 450
Расстояние шпиндель-стол, мм 100-500
Специальное исполнение стола, мм 450 х 1800
Стол, мм 400 х 1600
Угол наклона фрезерной головки ±45°
Ускор. перемещение по вертикали, м/мин 1
Ускор. перемещение продол./попереч., м/мин 3,15
Ход пиноли шпинделя, мм 90
Частота вращения шпинделя, об/мин. 28-1400

Размерные параметры оборудования

Диаметр переднего подшипника, мм 100
Нагрузка на стол, кг 1500

Силовые параметры

Макс. крутящий момент на шпинделе, Нм 1850

Перемещение рабочих органов

Вертикальное перемещение (ось Z), мм 400
Вертикальные подачи, мм/мин 5-250

Габаритные размеры и масса

Габариты, мм 3500 x 2920 x 2710
Масса, кг 4700

Дополнительная комплектация

1) Тиски станочные поворотные чугунные/стальные 200-250 мм,Устройство цифровой индикации (УЦИ) - исполнение FSS450MRNC
10) Техническая документация,Оправки для торцовых фрез
2) Устройство для подключения головки делительной УДГ 250/320,Ограждение фрезы FSS400.51.10.000 (установлено на станке) – 1 шт.
3) Универсальная делительная головка (УДГ) 250/320,Ключ FU350RApUG.51.20.000-01 – 1 шт.
4) Стол поворотный горизонтально-вертикальный Ø 250 мм,Рукоятка кривошипная FU400.51.20.000 – 1 шт.
5) Стол круглый фрезерный Ø 250 мм,Ключ FU350RApUG.51.20.000-02 – 1 шт.
6) Втулки переходные с конусом Морзе 2/3/4,Упор конечный FU400.51.00.604 – 6 шт.
7) Патрон цанговый 6151-7034-00 (или аналог) с набором цанг,Шпонка FU400.40.00.359 – 3 шт.
8) Ключ У60.06.00.000 – 2 шт.,Патрон цанговый 6151-7034-12 (или аналог) с набором цанг
9) Оправки для цилиндрических и дисковых фрез,Винт М6-8g16.58.05 (ГОСТ 11738) – 19 шт.
