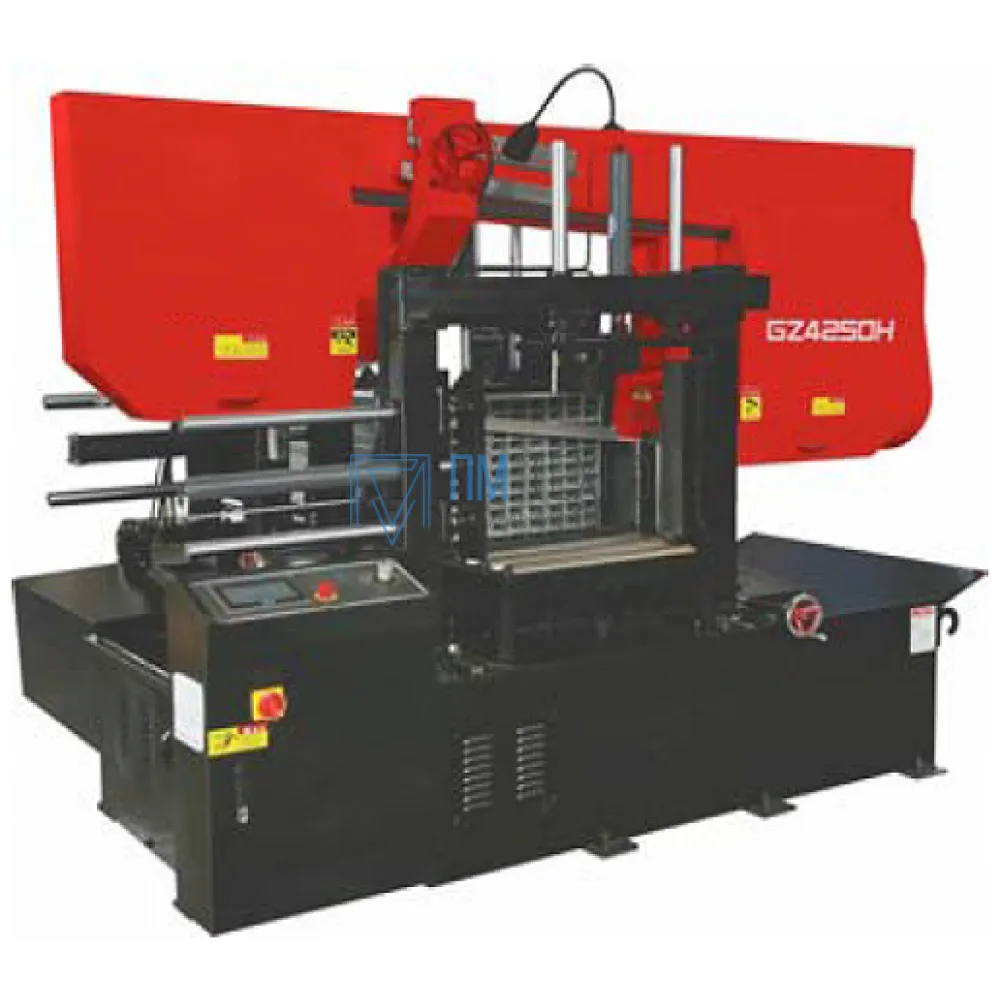

Автоматический ленточнопильный колонный станок Stalex GZ-4250H

Модель Stalex GZ-4250H является автоматическим ленточнопильным станком, колонного одностоечного типа. Автоматический ленточнопильный станок, предназначен для пиления труб и сплошных заготовок, максимальным диаметром круга 500 мм и квадратной заготовки 500x500 мм под углом 90°, а также с возможностью пакетной резки в стандартной комплектации (без уменьшения высота получаемого пакета заготовок) – 500х500мм.

Одностоечные ленточнопильные станки имеют 2 вертикальные стойки (колонны):

• 1 колонна основная большего диаметра по которой вертикально перемещается горизонтальная пильная рама.
• 2 колонна направляющая, данная колонна задаёт окончательное жёсткое направление рамы при работе и на холостом ходу.

Пильная рама, представляет собой стальную сварную конструкцию

На автоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки, так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – подвод заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск».

Станок оснащен гидравлическими тисками с возможностью быстрого зажима заготовок. На основной панели расположены: цветной сенсорный дисплей, с помощью которого можно задать программу и отслеживать процесс пиления, регулятор скорости опускания пилы и кнопка аварийного останова.

Основные элементы:

• Угол пиления заготовок 90°.
• Пакетная резка в стандартной комплектации– 500х500мм, (без уменьшения высота получаемого пакета заготовок).
• Опускание и подъем рамы осуществляется за счет гидравлики автоматически.
• Длина подачи заготовки контролируется автоматически c ЧПУ (СNC), движение происходит по линейным направляющим гарантирующим точность подачи.
• ЧПУ станка строится на PLC контроллере, ориентированном на работу в промышленном производстве (через развитый ввод сигналов датчиков и вывод сигналов на исполнительные механизмы).
• Станок управляется трёхфазным двигателем.
• Предохранительные концевики оберегающие станок от поломок в случае если лента повреждена.
• Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин
• Термозащита электродвигателя
• Система смазки и охлаждения полотна
• Тиски гидравлические с возможностью быстрого зажима заготовок
• Механическое натяжение полотна
• Дисковая щётка для очистки полотна от стружки, приводимая в движение от движения режущего полотна
• Сенсорный дисплей управления
• Подсветка зоны резания
• Автоматическое подъём рамы при завершении резки
