Гидравлический ленточнопильный станок Stalex BS-460G-JC SERVO

388125-JC/3.7kW

Описание
Характеристики

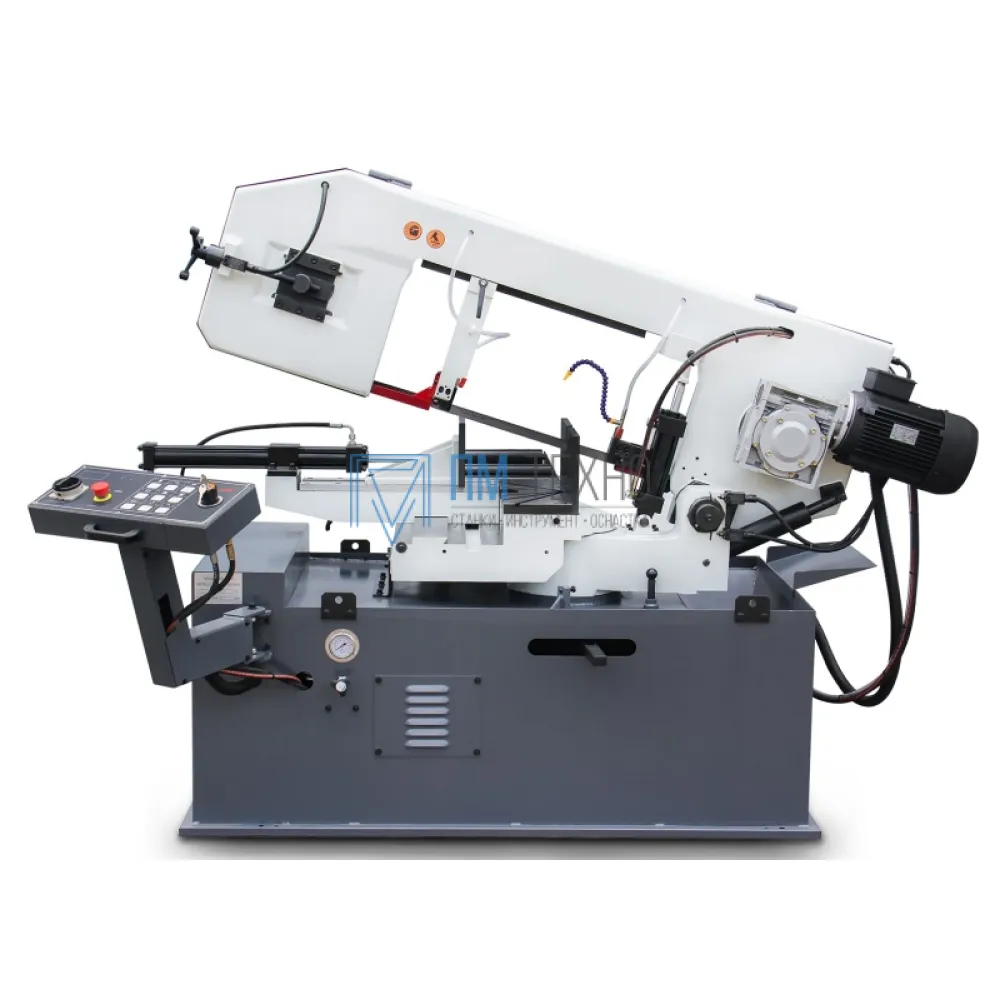

Модель Stalex BS-460G-JC SERVO является гидравлическим ленточнопильным станком, модель на базе популярного полуавтоматического консольного станка Stalex BS-460G.

компактные и гибкие сенсорные клавиши
новый дизайн
консольная выносная панель
плавная регулировка скорости
мощность двигателя 3,7кВт
размер полотна – 34х1,1 длина 3960мм

На полуавтоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки, так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск»
Гидравлические тиски раздвигаются на 460 мм, что позволяет пилить прямоугольною заготовку с размерами, превышающими рабочий просвет подъема пильной рамы.

Основные элементы

Регулировка угла поворота рамы вдоль шкалы от -45 до +60 градусов, с шагом 1°.
Опускание и подъем рамы осуществляется за счет гидравлики автоматически.
Станок управляется трёхфазным двигателем, с термозашитой электродвигателя.
Предохранительный концевик на кожухе маховика и концевик (под трёх-лучевым маховиком натяжения полотна) для контроля/отключения станка при обрыве полотна (оберегающие станок от поломок в случае если лента повреждена).
Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин
Термозащита электродвигателя
Система смазки и охлаждения полотна
Тиски гидравлические с возможностью быстрого зажима заготовок
Станок имеет червячную передачу редуктора
Дисковая щётка для очистки полотна от стружки, приводимая движением пильного полотна

Процесс пиления:

Точность движения ленты обеспечивается за счет твердосплавных направляющих пластин и роликовых подшипников
Регулировка угла поворота вдоль шкалы
Регулируемая подача СОЖ в зону резания

	Прорези в основании тисков для наглядной установки рамы на угол для удобной установки рамы на -45°; -30°; 0°; +30°; +45°; +60°.
	В середине основания тисков находится указатель и градусная линейка для установки необходимого положения рамы. Для поворота рамы на любой угол от -45° 0° до +60°.
	Подвижная направляющая и зубчатый блок, с твёрдосплавными платинами и подшипниками для выпрямления полотна в зоне резания и качественной фиксации для стабильного пиления. Гибкая трубка СОЖ с регулятором напора.
	Подвижная направляющая и зубчатый блок, с твёрдосплавными платинами и подшипниками для выпрямления полотна в зоне резания и качественной фиксации для стабильного пиления. Гибкая трубка СОЖ с регулятором напора.
	Механическое натяжение полотна + датчик контроля (на обрыв полотна). Концевика на натяжения полотна – нет.
	Зубчатый привод
	Датчик выключения станка в нижнем положении пильной рамы и датчик поднятия рамы в верхнее положение.
	Датчик выключения станка в нижнем положении пильной рамы и датчик поднятия рамы в верхнее положение.
	Гидростанция
	Регулировка гидравлических тисков, отвечает за усилие зажатия тисков.
	Предохранительный датчик при снятии заднего кожуха рамы.
