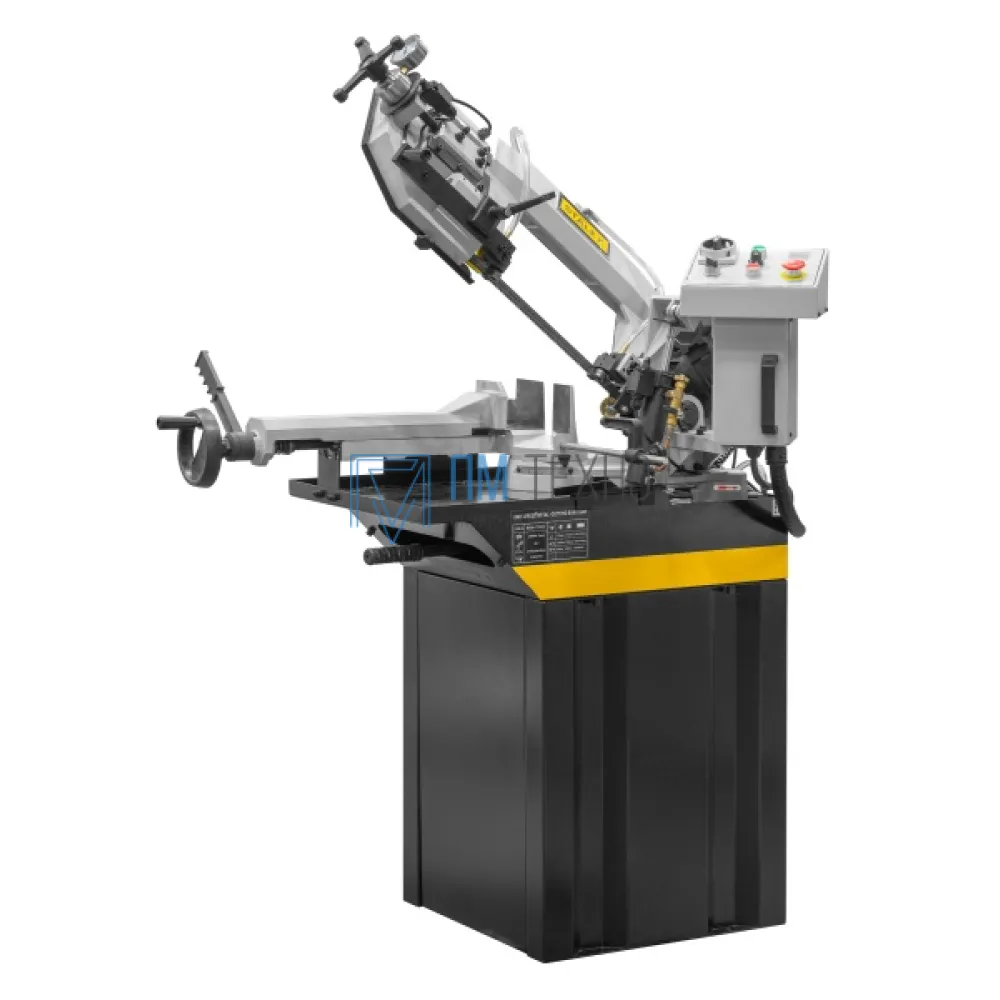

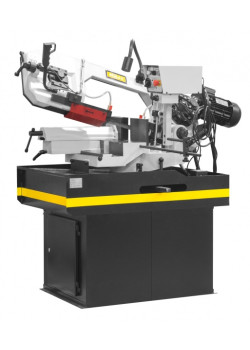

Станок ленточнопильный Stalex BSМ-170GV

Stalex BS-170G — ленточнопильный станок с гидрозагрузкой, позволяет делать распилы заготовок диаметром до 170 мм. Управление и процесс резки происходит за счёт запуска двигателя и регулировки гидроцилиндра. Подъём рамы осуществляется оператором вручную.

В рабочей зоне резания полотно точно ведется двумя направляющими головками. Возможно осуществление поворота рамы под углом от 0° до +60°. Пиление заготовок возможно под различными углами и при частой смене угла пила.

Режущим инструментом является бесконечная сварная ленточная пила. Полотно натягивается с помощью натяжного шкива. Натяжной шкив приводится в движение приводным шкивом, который в свою очередь, приводится через редуктор.

Рама станка опускается под собственным весом, станок оборудован дросселируемым гидравлическим цилиндром, который позволяет автоматически подстраивать скорость опускания пильной рамы в зависимости от профиля заготовки, что обеспечивает оптимальные режимы распила.

Тиски с системой быстрого отвода ускоряют процесс смены заготовки (ускоренный отвод подвижной губки происходит без вращения маховика). Зажим заготовки осуществляется тисками вручную, подача заготовки — также вручную. Наличие системы СОЖ в стандартной комплектации — позволяет добиться высокой производительности.

Станок предназначен для обработки большого количества заготовок и тем самым походит для работы в серийном и мелкосерийном производстве.

Особенности:

• Точность движения ленты обеспечивается за счет роликовых подшипников.
• Движение ленты осуществляется через мотор-редуктор.
• Регулировка угла поворота вдоль шкалы.
• Регулируемая подача СОЖ в зону резания.
• Тиски с системой быстрого отвода оснащены рычагом быстрой доводки.
• Литая чугунная рама гарантирует жесткость станка.
• Опускание рамы осуществляется под собственным весом с гидрорегулировкой.
• Заданная скорость и плавность хода рамы обеспечиваются гидравлическим демпфером.
• Плавная регулировка скорости опускания рамы.
• Быстрый зажим заготовки.
• Зубчатый привод.

Углы резанияМощность двигателя: 0.95 кВт. (3-х фазный, 380 вольт)
Двигатель СОЖ: 0,045 кВт. (220 вольт)
Привод: зубчатый
Скорость резания: 5-90 м/мин
Передаточное отношение: 18:1
Угол разворота рамы:
Диаметр шкивов: ? 260 мм
Размер полотна: 20х0,9х2110 мм
Рабочая высота станка: 980 мм
Подача пильной рамы: собственный вес с гидрорегулировкой
Зажим заготовки: ручной (+ рычаг быстрой доводки)
Объём бака СОЖ: 12 л
Упаковка: фанерный ящик, отгружается одним местом
1150х560х930 мм
станок и тумба/подставка поставляется в одном ящике
Масса нетто/брутто: 154/196 кг
Производство: Китай
Гарантия: 1 год
