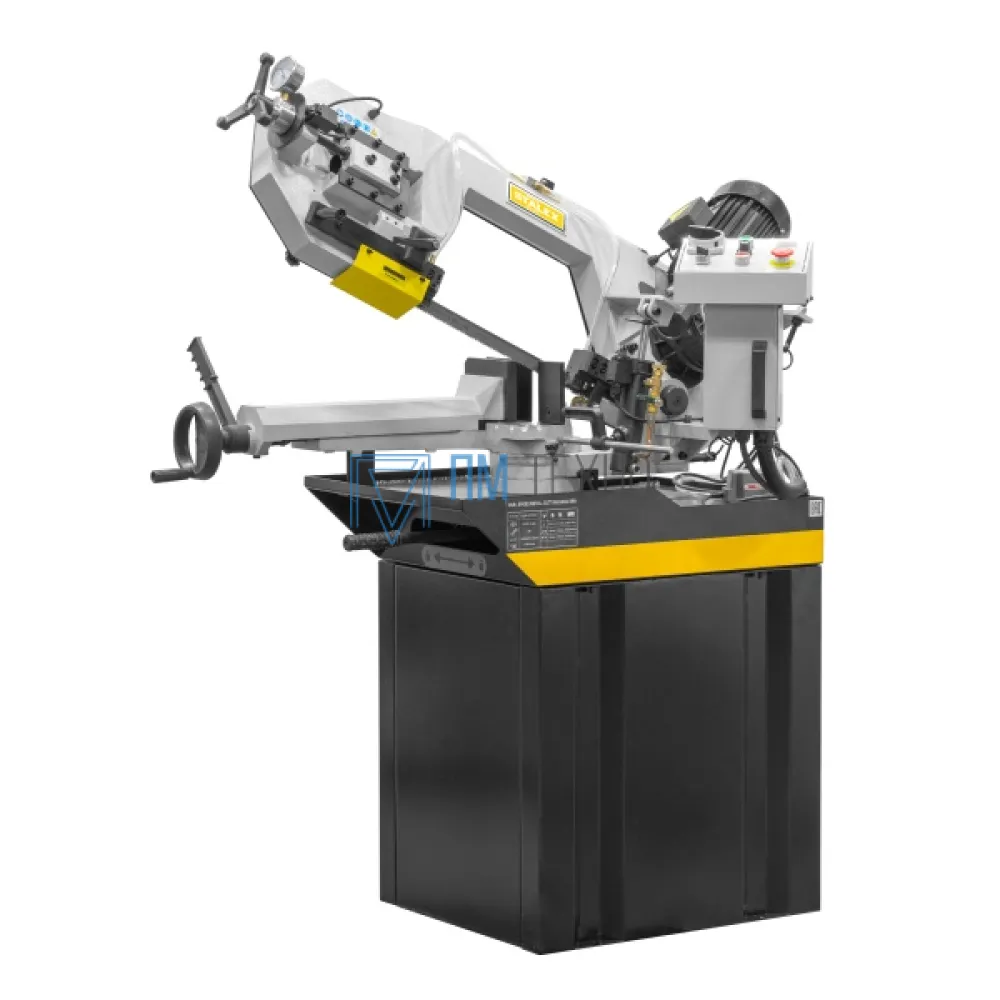

Станок ленточнопильный Stalex BSМ-220GV

102610

Описание
Характеристики

Stalex BSM-220GV — ленточнопильный станок с гидроразгрузкой, позволяет делать распилы заготовок диаметром до 220 мм. Управление и процесс резки происходит за счёт запуска двигателя и регулировки гидроцилиндра. Подъём рамы осуществляется оператором вручную.

В рабочей зоне резания полотно точно ведется двумя направляющими головками. Возможно осуществление поворота рамы под углом от 0° до +60°. Пиление заготовок возможно под различными углами и при частой смене угла пила.

Полотно натягивается с помощью натяжного шкива. Натяжной шкив приводится в движение приводным шкивом, который в свою очередь, приводится через редуктор.

Рама станка опускается под собственным весом, станок оборудован дросселируемым гидравлическим цилиндром, который позволяет автоматически подстраивать скорость опускания пильной рамы в зависимости от профиля заготовки и обеспечивающий оптимальные режимы распила.

Данная модель имеет быстрорегулируемые тиски для резки под углом, поворачивается рама, а не заготовка. Тиски с системой быстрого отвода ускоряют процесс смены заготовки (ускоренный отвод подвижной губки происходит без вращения маховика). Зажим заготовки осуществляется тисками вручную, подача заготовки - также вручную. Наличие системы СОЖ в стандартной комплектации – позволяет добиться высокой производительности.

Особенности

Поворотный стол с возможность поворота 0°...+45°...+60º, регулировка угла поворота вдоль шкалы.
Литая чугунная рама гарантирует жесткость станка и гасит вибрации.
Опускание рамы осуществляется под собственным весом.
Гидравлический цилиндр для автоматической бесступенчатой резки / плавная регулировка скорости опускания рамы (подвод и рабочий ход).
Зубчатый привод – закалённая и бронзовая зубчато-винтовая передача (червяная передача 18:1).
Станция охлаждения, обеспечивает подачу СОЖ, расположена внутри рамы, бак 15,2 литров.
Точность движения ленты обеспечивается за счет твёрдосплавных пластин и роликовых подшипников.
Тиски с системой быстрого отвода (тиски оснащены рычагом быстрой доводки тисков).

Углы резания

	круг	квадрат	прямоугольник
0°	220 мм	200 мм	260×140 мм
30°R	190 мм	180 мм	200×140 мм
45°R	160 мм	160 мм	160×140 мм
60°R	100 мм	100 мм	120×100 мм

Мощность двигателя: 1.5 кВт. (3-х фазный, 380 вольт)
Двигатель СОЖ: 0,045 кВт. (220 вольт)
Привод: зубчатый
Скорость резания: 5-90 м/мин

Передаточное отношение: 18:1
Диаметр шкивов: ? 300 мм
Размер полотна: 27х0,9х2450 мм
Рабочая высота станка: 920 мм
Подача пильной рамы: собственный вес с гидрорегулировкой
Зажим заготовки: ручной (+ рычаг быстрой доводки)
Объём бака СОЖ: 15,2 л
Упаковка: фанерный ящик, отгружается одним местом
1350х580х970 мм
станок и тумба/подставка поставляется в одном ящике
Масса нетто/брутто: 197/237 кг
Производство: Китай
Гарантия: 1 год
