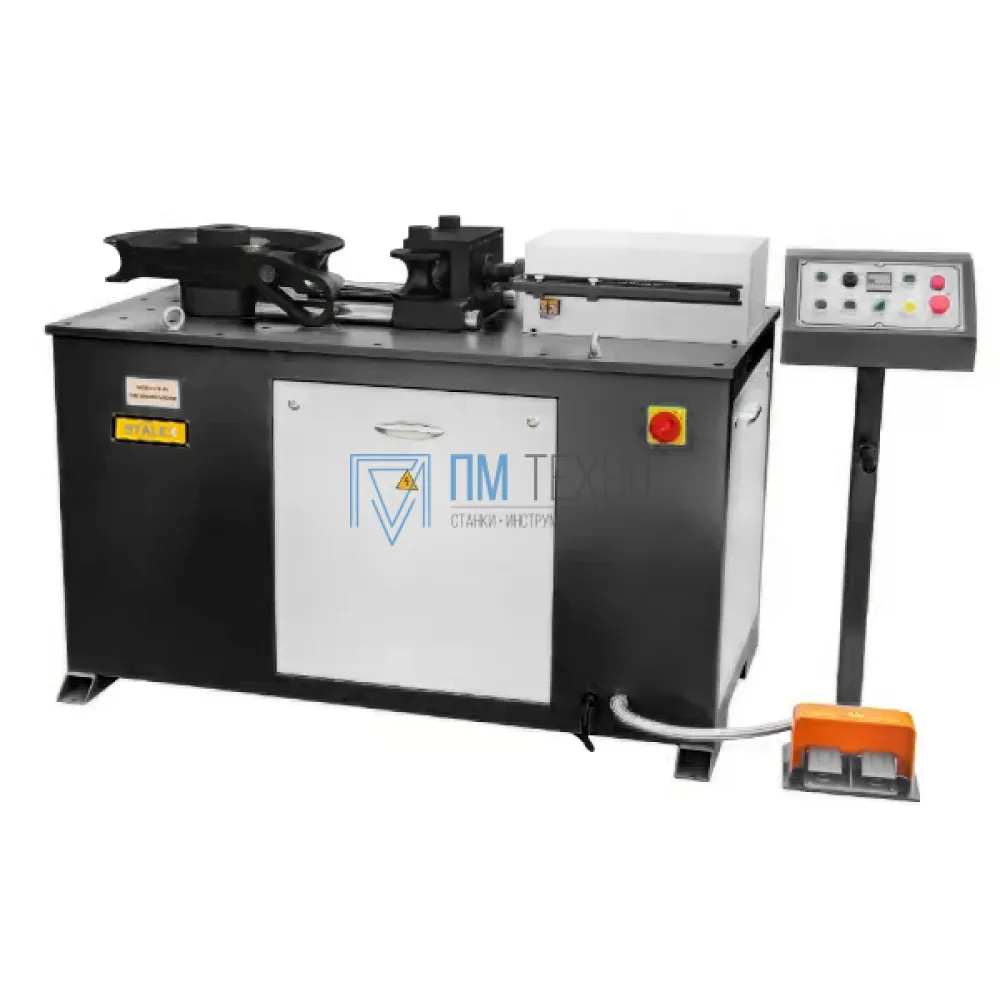

Трубогиб бездорновый STALEX JTB-80

Трубогиб Stalex JTB-80 предназначен для изгибания круглых труб из металла или другого материала по заданному радиусу. Производит гибку трубы методом протягивания заготовки по ролику – такие изделия как дуги, рамы, каркасы и прочее из водогазопроводных и метрических труб с изгибами в нескольких плоскостях, что обеспечивает точность изгиба трубы на заданный угол и с заданным радиусом, без заломов в области гибки. Применяется для гибки на угол до 180°, макс. размер трубы ?80мм мин. Размер трубы ?40, с толщиной стенки до 9мм (сталь). Мин. Диаметр прутка 32,2 мм, максимальный 50,8 мм, для квадратной трубы максимальный размер 80х80 мм, минимальный 40х40 мм. Гибка может производиться различной конфигурацией и в разных плоскостях, модель подходит для работы в условиях мелкосерийного и индивидуального производства. Угол гибки задаётся и контролируется путем ввода необходимого угла через счетчик-индикатор, диапазон угла гибки от 0 до 180°. Выполняет профессиональный и качественный дугообразный гиб широко используется в сфере декора, архитектуры, обустройстве общественных пространств и прочее. Станок может управляться в ручном режиме путем нажатия отдельных кнопок и в полуавтоматическом режиме под управлением оптико-электрического кодирующего устройства (датчика), что подходит для регулярного объёма выпуска продукции. Такие особенности, как простота конструкции, легкость эксплуатации, энергосбережение и высокая эффективность, делают станок идеальным для гибки труб. Преимущества: Настройка станка не требует специальной подготовки. Угол поворота сменного гибочного штампа контролируется оптико-электрическим кодирующим устройством. Требуемый угол задается счетчиком-индикатором в градусах. Высокая скорость и точность гибки трубы методом протягивания заготовки по ролику. Простота конструкции, легкость эксплуатации и высокая эффективность при гибке заготовки в одно касание. Прочность конструкции станка. В стандартной комплектации 2 комплекта штампов (оснастки) – ?76; ? 60мм. Гибка может производиться различной конфигурацией и в разных плоскостях. При работе с крупными заготовками требуется монтаж станка к полу.Модель: Трубогиб бездорновый Stalex JTB-80
Артикул: 391064
Оснастка - комплект штампов:
штампы (гибочные)
скобы (фиксирующие)
ролики (протягивания): 76 x 265
60 x 210:
Толщина
(Образец стали - Ст3сп «сталь конструкционная углеродистая обыкновенного качества», пределом прочности ?в ? 372МПа): 1?9 мм
от 1 мм до 9 мм независимо от размера штампов (40 мм или до 80 мм) - это справочная информация и не является обязательным значением (т.к. это зависит от сорта, марки материала, предела прочности и термообработки).
Угол гибки: от 0 до 180°
Два режима работы: ручной / полуавтоматический
Скорость вращения главного вала: 2 об/мин
Мощность электродвигателя: 5,5 кВт (3-х фазный)
1400 об/мин:
Мощность гидравлического двигателя (для гибки изделия): 1,5 кВт (3-х фазный)
1400 об/мин:
Габариты упаковки (ДхШхВ): 1500х910х1550 мм
Масса нетто/брутто: 1300/1400 кг
