Трубогиб электрогидравлический Stalex EHPB-4D

HHW-4D

Описание
Характеристики

Электрогидравлический трубогиб широко применяется в сфере строительных и ремонтных работ. Прокладка газо- и водопроводов, производство всевозможных ограждений, каркасных конструкций. Электрогидравлическая модель отличается от ручных гидравлических трубогибов – более высокой производительностью и отсутствием применения физической силы работника.

Гибка производится в одной плоскости, макс. угол гибки 90°. При необходимости трубы макс. диаметров нужно набивать песком. При использовании трубогиба риск сплющивания или излома минимален, кроме того, уменьшается потребность в стыковочных элементах – отводах и фитингах, поэтому прокладка трубопровода становится более экономичной.

Совмещает в себе лучшие характеристики двух типов:

Модель усилена гидравлическим приводом, что позволяет монтажнику прикладывать меньше усилий при гибки стальных труб, и затрачивать на гибку гораздо меньше времени.
Процесс гибки (движение штока гидроцилиндра) происходит за счёт электродвигателя.

При такой конструкции станка, усилие работника сводятся к минимуму – он производит лишь установку настроек и смену заготовок.

Модель Stalex EHPB-4D продавливает заготовки при помощи гидравлической направляющей, электродвигателя с набором сменных рабочих оправ. Помимо восьми рабочих опор станок имеет две горизонтальные опоры, устанавливаемые в отверстия для регулировки радиуса гиба.

Особенности:

Производительный станок для легкого использования с быстрой установкой и демонтажем
Макс. усилие 23 тонн
9 сменных штампов в комплекте
Две горизонтальные опоры для регулировки радиуса гиба
Гидравлический привод, электродвигатель, манометр
Устойчивая конструкция на трёх опорах для удобной работы с заготовкой
Холодная гибка труб в одной плоскости. Гиб до 90°

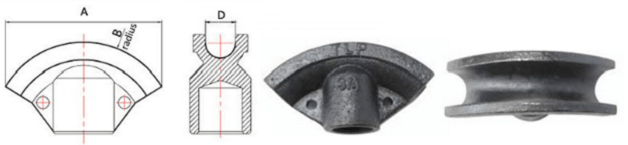

Размер гибочных штампов (дюйм)	A (мм)	B (мм)	Минимальный радиус гибки (мм)	D (мм)
1/2"	115	67.5	50.2	22
1/2"	115	67.5	50.2	22
3/4"	131	84.5	66	28
3/4"	131	84.5	66	28
1"	147	96.5	75.4	34
1"	147	96.5	75.4	34
1 1/4"	195	134	108.7	43
1 1/2"	242	162	133.5	50
2"	297	238	199.2	62
2 1/2"	380	257	209	79
3"	436	390	335	90
4"	555	450	400	110

Характеристики

Вид товара Гидравлические профилегибы (трубогибы)
Габариты, мм 1180x460x320
Давление, мПа в режиме низкого давления 2/ в режиме высокого давления 70
Доступный объем масла, л 6
Макс. усилие, т 23
Макс. ход ползуна, мм 370
Максимальный угол гибки 90°
Маслобак, л 8
Масса, кг 174
Мощность, кВА 0.75
Напряжение питания, В 220
Номинальный расход, л/мин в режиме низкого давления 5 / в режиме высокого давления 0,70
Размеры трубы, мм 22,28,34,43,50,62,79,90,110
Скорость вращения, об/мин 1400
Толщина стенки, мм 2.75-6.0
Частота тока питающей сети, Гц 50
