Станок абразивно-отрезной маятниковый СОМ-400Б (4 кВт)

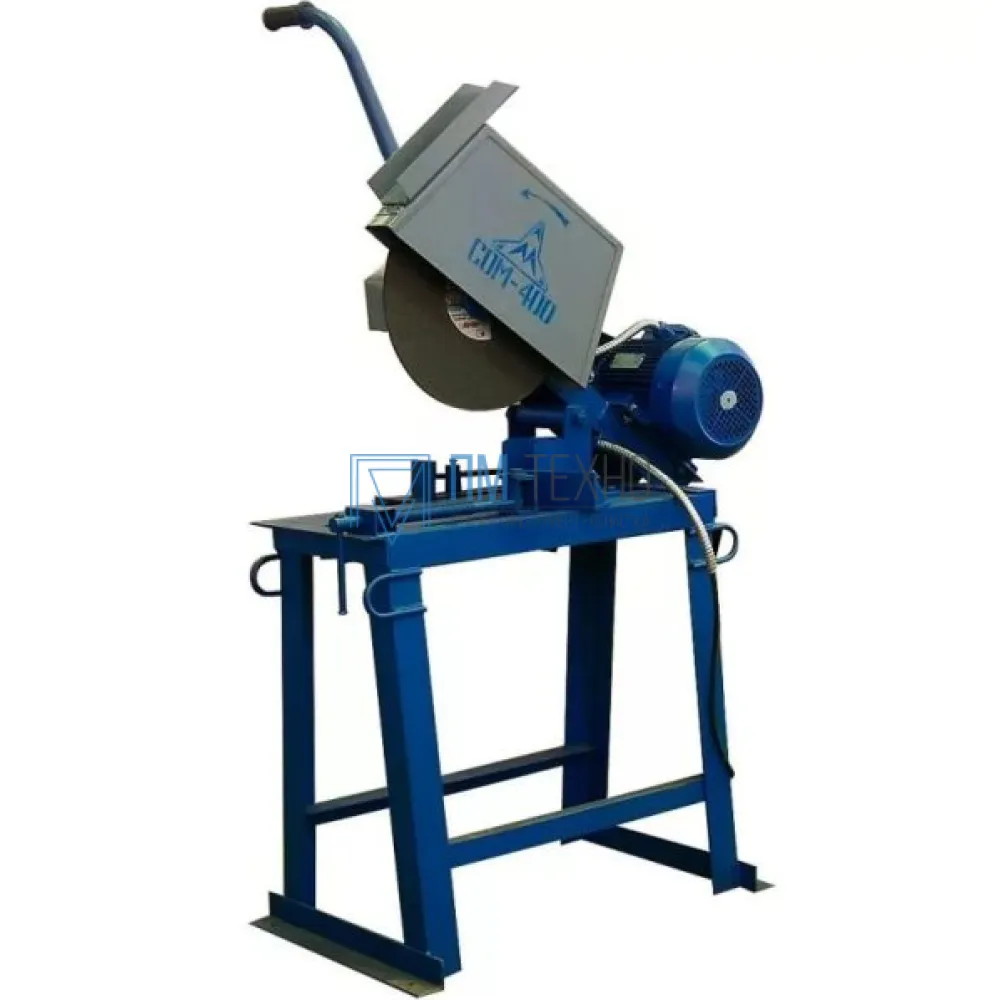

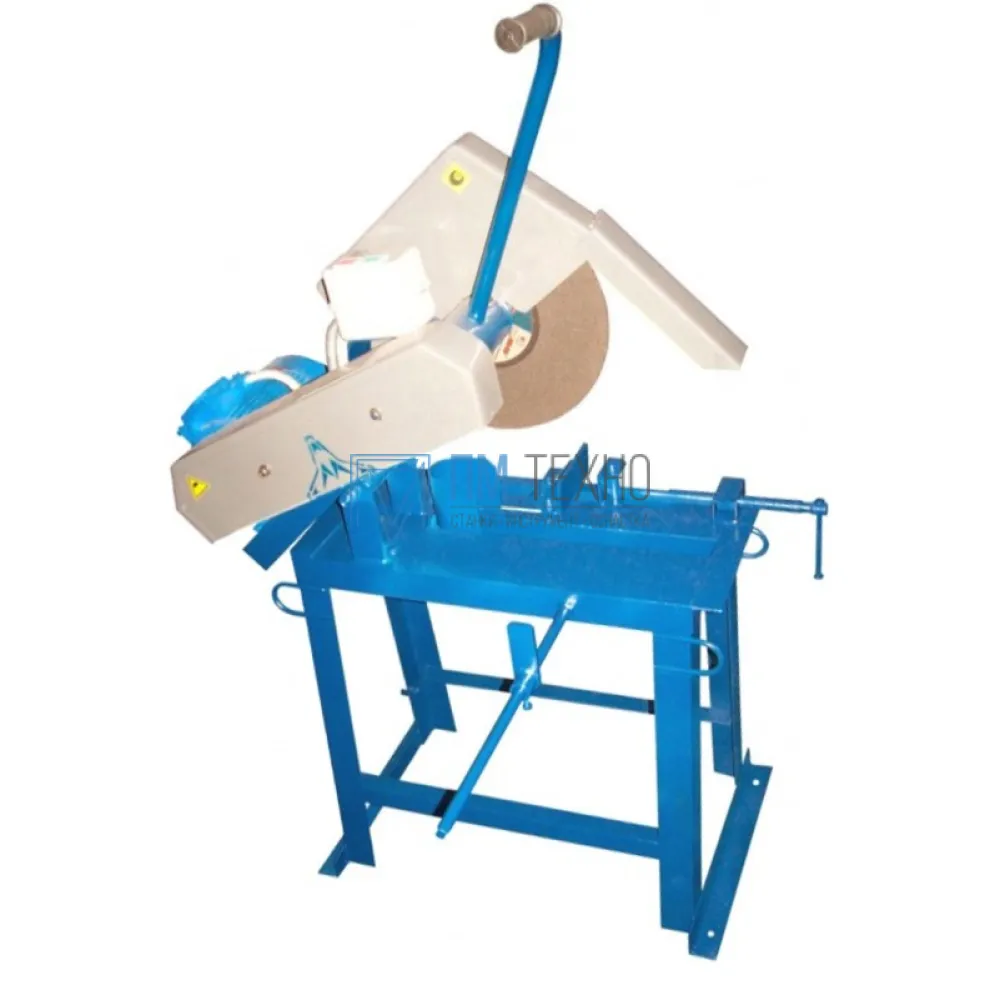

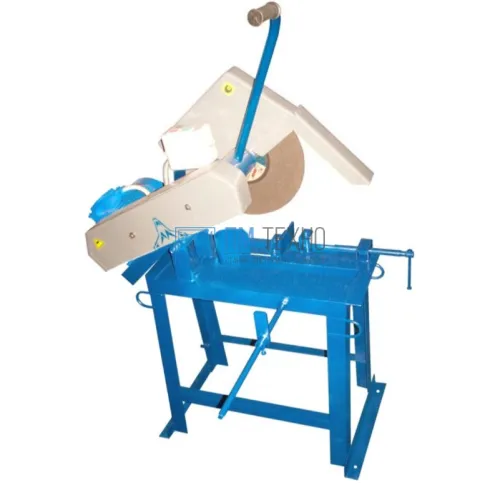

СОМ-400Б

Описание
Характеристики

Назначение.

Станок отрезной маятниковый модели СОМ – 400Б предназначен для резки труб, арматуры, металлопроката и материалов аналогичных физических свойств, с помощью абразивных армированных кругов, изготовленных по ГОСТ 21963-82, в условиях монтажных площадок и производственных баз.

Особенности конструкции.

Основанием станка СОМ-400Б является жесткая рама (1) и стол (13);
На основании смонтирована ось (4) маятникового узла (2);
Для надежной фиксации заготовки, на столе установлен прижим заготовок (3);
На маятниковом узле смонтирован двигатель (5), пускатель (6) , кожух отрезного круга (7), кожух ремня (8);
На раме имеется болт заземления (10);
Для более точной резки заготовок по длине, станок имеет съёмный регулирующийся упор (14);
Для строповки и перемещения станка, на станине имеются четыре скобы (12), расположенных – две спереди и две сзади.

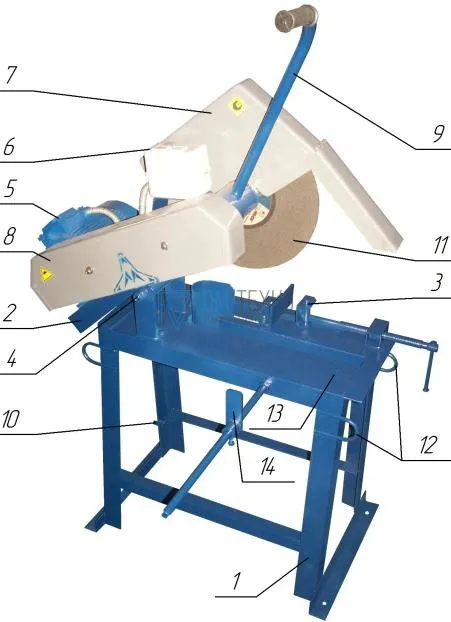

Общая компоновка станка СОМ-400Б.

Рама;
Маятниковый узел;
Горизонтальный прижим заготовок;
Ось маятника;
Двигатель 4 кВт;
Пускатель;
Кожух отрезного круга;

Кожух ремня;
Рукоятка;
Болт заземления;
Отрезной круг;
Скобы для строповки;
Стол;
Съемный регулирующийся упор.

Принцип работы на станке.

Перед работой на станке СОМ-400Б необходимо убедится надежности монтажа станка на фундаменте и подкючении к сети.

Для осуществления реза на станке, необходимо закрепить заготовку в прижиме (3), при этом ось центра абразивного круга по вертикали должна совподать с осью обрабатываемой детали, как указано на схеме.
