Запросить ТКП
Вы можете запросить счет или ТКП, выслав соответствующий запрос
Кликните на картинку для расширенного просмотра
60 900 руб.
Минимальная сумма заказа: 2 500 руб.
Назначение.

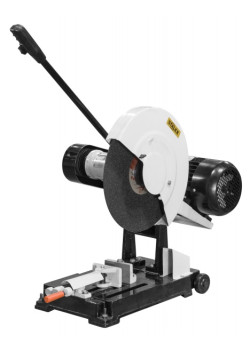

Станок отрезной маятниковый модели СОМ – 400Е предназначен для резки труб, арматуры, металлопроката и материалов аналогичных физических свойств, с помощью абразивных армированных кругов, изготовленных по ГОСТ 21963-82, в условиях монтажных площадок и производственных баз.
Особенности конструкции.
- Основанием станка СОМ-400Е является жесткая рама (1) и стол (13);
- На основании смонтирована ось (4) маятникового узла (2);
- Для надежной фиксации заготовки, на столе установлен трубоприжим (3);
- На маятниковом узле смонтирован мощный двигатель 5,5 кВт (5), пускатель (6) , кожух отрезного круга (7), кожух ремня (8);
- На раме имеется болт заземления (10);
- Для более точной резки заготовок по длине, станок имеет съёмный регулирующийся упор (14);
- Для строповки и перемещения станка, на станине имеются четыре скобы (12), расположенных – две спереди и две сзади.
Общая компоновка станка СОМ-400Е (5,5 кВт).
|
|
Принцип работы на станке.
Перед работой на станке СОМ-400Е необходимо убедится надежности монтажа станка на фундаменте и подкючении к сети.
Для осуществления реза на станке, необходимо закрепить заготовку в трубоприжиме (3), при этом ось центра абразивного круга по вертикали должна совподать с осью обрабатываемой детали, как указано на схеме.
Работа на абразивно-отрезных станках типа СОМ-400.
Настройка горизонтального прижима на станках СОМ-400Е.
Характеристики
Вид товара
Отрезные станки (дисковые и абразивные)
Макс. размер квадратного профиля, 90°, мм
120 x 120
Макс. размер прутка, 90°, мм
ø 65
Макс. размер прямоугольного профиля, 90°, мм
120 x 80
Макс. размер уголка, 90°, мм
110 × 110
Максимальный размер трубы, 90°, мм
ø 120
Максимальный размер швеллера, мм
140
Угол поворота трубоприжима, град
0-45
Размер отрезного круга, мм
300-400 х 3-4 х 32
Привод
Электрический
Частота вращения шпинделя, об/мин
3500
Частота вращения ротора, об/мин
2870±10
Ток питающей сети переменный трехфазный
50 Гц 380 В
Мощность электродвигателя, кВт
5,5
Габариты, вес
Длина, мм
550
Ширина, мм
1050
Высота, мм
1580
Масса, кг
115
Базовая комплектация
1)
Станок в сборе;
2)
Горизонтальные тиски (трубоприжим)
3)
Техническая документация
Преимущества покупки у нас
Быстрая отгрузка с заводов изготовителей
Можно оформить заявку онлайн
В наличии и под заказ
С соответствующими сертификатами
В минимальные сроки
Доставим ваш товар в любую точку России и СНГ
Индивидуальный подход к каждому клиенту
Техническая поддержка
