Назначение.
Станок отрезной маятниковый модели СОМ – 400И предназначен для резки труб, арматуры, металлопроката и материалов аналогичных физических свойств, с помощью абразивных армированных кругов, изготовленных по ГОСТ 21963-82, в условиях монтажных площадок и производственных баз. Отличительно особенностью станка СОМ-400И от других модификаций является наличие горизонтального трубоприжима, а так же двигателя, мощностью 3 кВт.

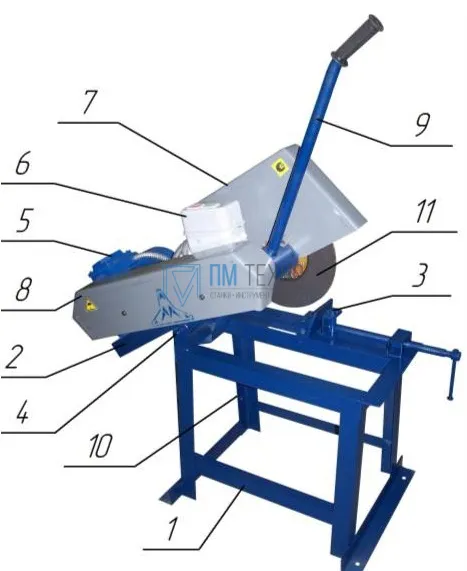

Особенности конструкции.
- Основанием станка СОМ-400И является жесткая рама (1);
- На основании смонтирована ось (4) маятникового узла (2);
- Для надежной фиксации заготовки, на столе установлен горизонтальный трубоприжим (3);
- На маятниковом узле смонтирован двигатель 3 кВт (5), пускатель (6) , кожух отрезного круга (7), кожух ремня (8);
- На раме имеется болт заземления (10).
- На станке СОМ-400И, в отличии от станка СОМ-400Б, отсутствуют: Стол (13), Скобы для строповки (12) и упор (14).
Общая компоновка станка СОМ-400И.
|
|
Принцип работы на станке.
Перед работой на станке СОМ-400И необходимо убедится надежности монтажа станка на фундаменте и подкючении к сети.
Для осуществления реза на станке, необходимо закрепить заготовку в трубоприжиме (3), при этом ось центра абразивного круга по вертикали должна совподать с осью обрабатываемой детали, как указано на схеме.
Работа на абразивно-отрезных станках типа СОМ-400.
Настройка горизонтального трубоприжима на станках СОМ-400И.
Характеристики
Макс. размер квадратного профиля, 90°, мм
100 x 100
Макс. размер прутка, 90°, мм
ø 45
Макс. размер прямоугольного профиля, 90°, мм
100 x 60
Макс. размер уголка, 90°, мм
90 × 90
Максимальный размер трубы, 90°, мм
ø 100
Максимальный размер швеллера, мм
120
Угол поворота трубоприжима, град
0-45
Размер отрезного круга, мм
300-400 х 3-4 х 32
Привод
Электрический
Частота вращения шпинделя, об/мин
3500
Частота вращения ротора, об/мин
3000
Ток питающей сети переменный трехфазный
50 Гц 380 В
Мощность электродвигателя, кВт
3
Габариты, вес
Длина, мм
1000
Ширина, мм
500
Высота, мм
1500
Масса, кг
70
Базовая комплектация
1)
Станок в сборе;
2)
Горизонтальные тиски (трубоприжим)
3)
Техническая документация
