Станок абразивно-отрезной маятниковый СОМ-400С для пылесоса (4кВт)

СОМ-400С

Описание
Характеристики

Назначение.

Станок отрезной маятниковый модели СОМ – 400 С предназначен для резки труб, арматуры, металлопроката и материалов аналогичных физических свойств, с помощью абразивных армированных кругов, изготовленных по ГОСТ 21963-82, в условиях монтажных площадок и производственных баз.

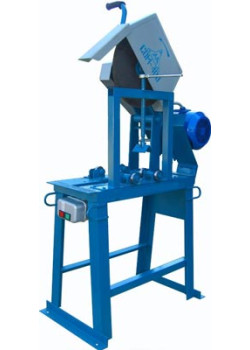

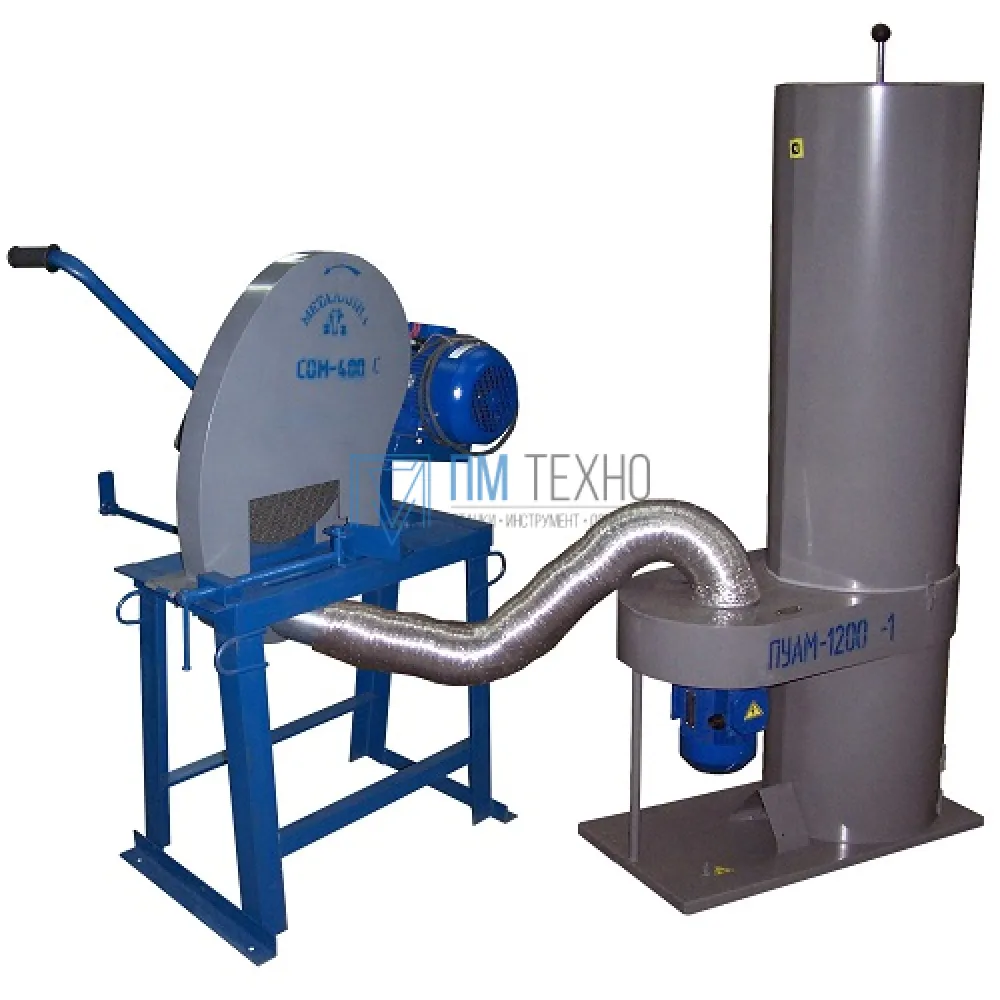

Защитные кожуха станка выполнены таким образом, что позволяют использовать станок совместно с пылеулавливающими агрегатами типа ПУАМ-1200, ПЦ-750/У, ПП-750/У и другими. Это уменьшает разлетание искр и накапливание абразивной пыли в атмосфере работающего станка.

Особенности конструкции.

Основанием станка отрезного маятникового СОМ-400 С является жесткая рама (1) и стол (13);
На основании смонтирована ось (4) маятникового узла (2);
Для надежной фиксации заготовки, на столе установлен прижим заготовок (3);
На маятниковом узле смонтирован двигатель (5), пускатель (6) , кожух отрезного круга (7), кожух ремня (8);
На раме имеется болт заземления (10);
Для более точной резки заготовок по длине, станок имеет съёмный регулирующийся упор (14);
Для строповки и перемещения станка, на станине имеются четыре скобы (12), расположенных – две спереди и две сзади;
Подключение к станку пылеулавливающего агрегата, осуществляется путём присоединения гофрированного шланга к патрубку нижнего кожуха (15). Диаметр патрубка для пылеуловителя Ø 120 мм.

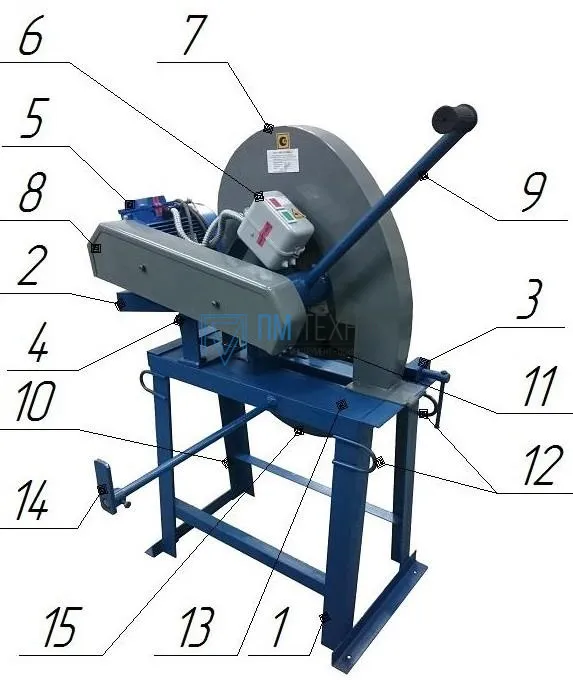

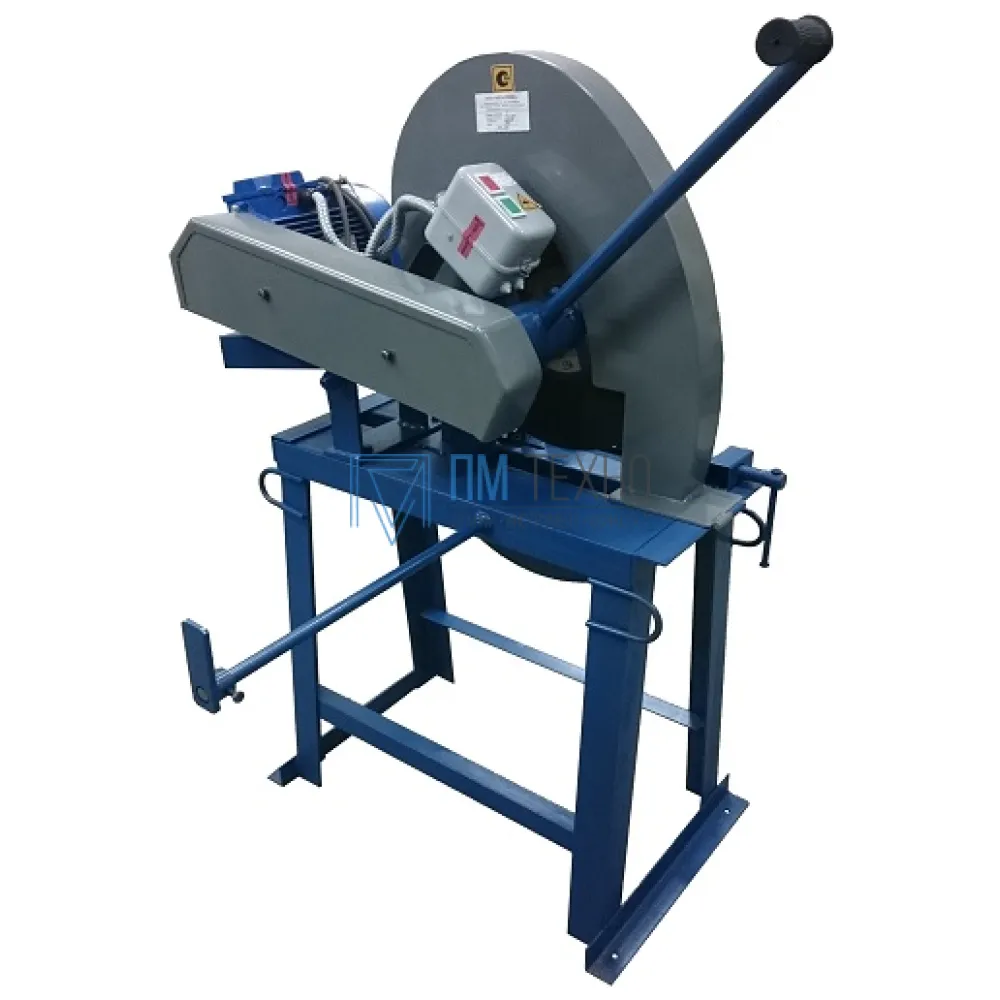

Общая компоновка станка СОМ-400С.

Рама;
Маятниковый узел;
Горизонтальный прижим заготовок;
Ось маятника;
Двигатель 4 кВт;
Пускатель;
Кожух отрезного круга;

Кожух ремня;
Рукоятка;
Болт заземления;
Отрезной круг;
Скобы для строповки;
Стол;
Съемный регулирующийся упор;
Патрубок для подключения пылесоса.

Принцип работы на станке.

Перед работой на станке СОМ-400С необходимо убедится надежности монтажа станка на фундаменте и подкючении к сети.

Для осуществления реза на станке, необходимо закрепить заготовку в прижиме (3), при этом ось центра абразивного круга по вертикали должна совподать с осью обрабатываемой детали, как указано на схеме. Резка материала осуществляется приложением усилия к рукоятке (9) маятникового узла после нажатия кнопки «ПУСК» на пускателе (6).
