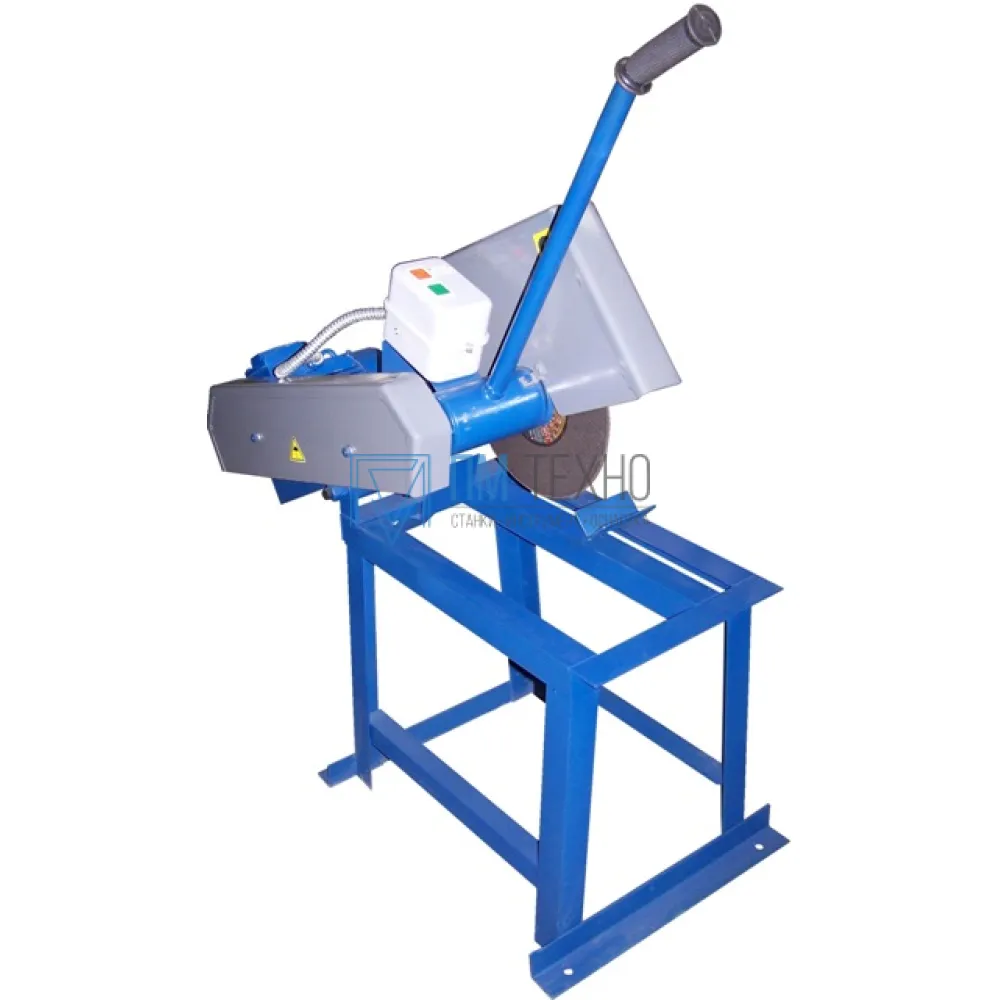

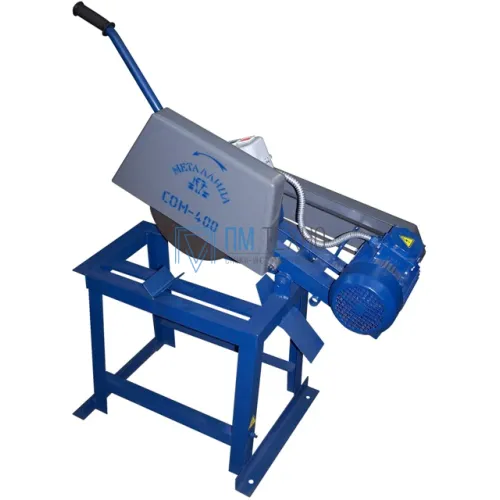

Станок абразивно-отрезной маятниковый СОМ-400У (2,2 кВт)

СОМ-400У

Описание
Характеристики

Назначение.

Станок отрезной маятниковый модели СОМ – 400У предназначен для резки труб, арматуры, металлопроката и материалов аналогичных физических свойств, с помощью абразивных армированных кругов, изготовленных по ГОСТ 21963-82, в условиях монтажных площадок и производственных баз. Отличительно особенностью станка СОМ-400У от других модификаций является отсутствие трубоприжима, а так же двигатель, мощностью 2,2 кВт.

Данный станок является самым простым в серии станков СОМ-400 и соответственно самым бюджетным.

Особенности конструкции.

Основанием станка СОМ-400У является жесткая рама (1);
На основании смонтирована ось (4) маятникового узла (2);
Для надежной фиксации заготовки, на столе установлена призма (3);
На маятниковом узле смонтирован двигатель 2,2 кВт (5), пускатель (6) , кожух отрезного круга (7), кожух ремня (8);
На раме имеется болт заземления (10).
На станке СОМ-400У, в отличии от станка СОМ-400Б, отсутствуют: Стол (13), Скобы для строповки (12) и упор (14).

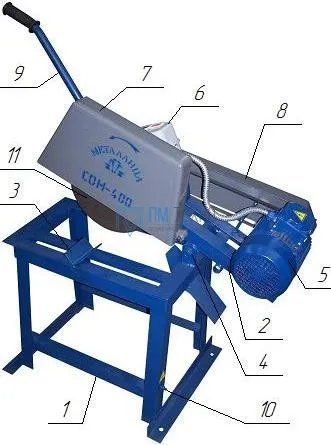

Общая компоновка станка СОМ-400У.

SOM-400U_uzli

Рама;
Маятниковый узел;
Призма;
Ось;
Двигатель;
Пускатель;
Кожух отрезного круга;
Кожух ремня;
Рукоятка;
Болт заземления;
Отрезной круг.

Принцип работы на станке.

Перед работой на станке СОМ-400У необходимо убедится надежности монтажа станка на фундаменте и подкючении к сети.

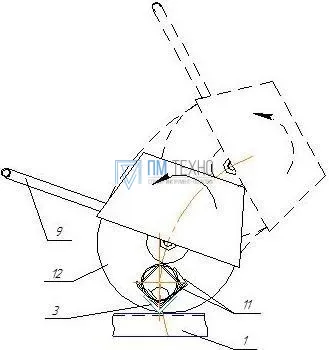

Для осуществления реза на станке, необходимо установить заготовку в призме (3), при этом ось центра абразивного круга (11) по вертикали должна совподать с осью обрабатываемой детали, как указано на схеме.
