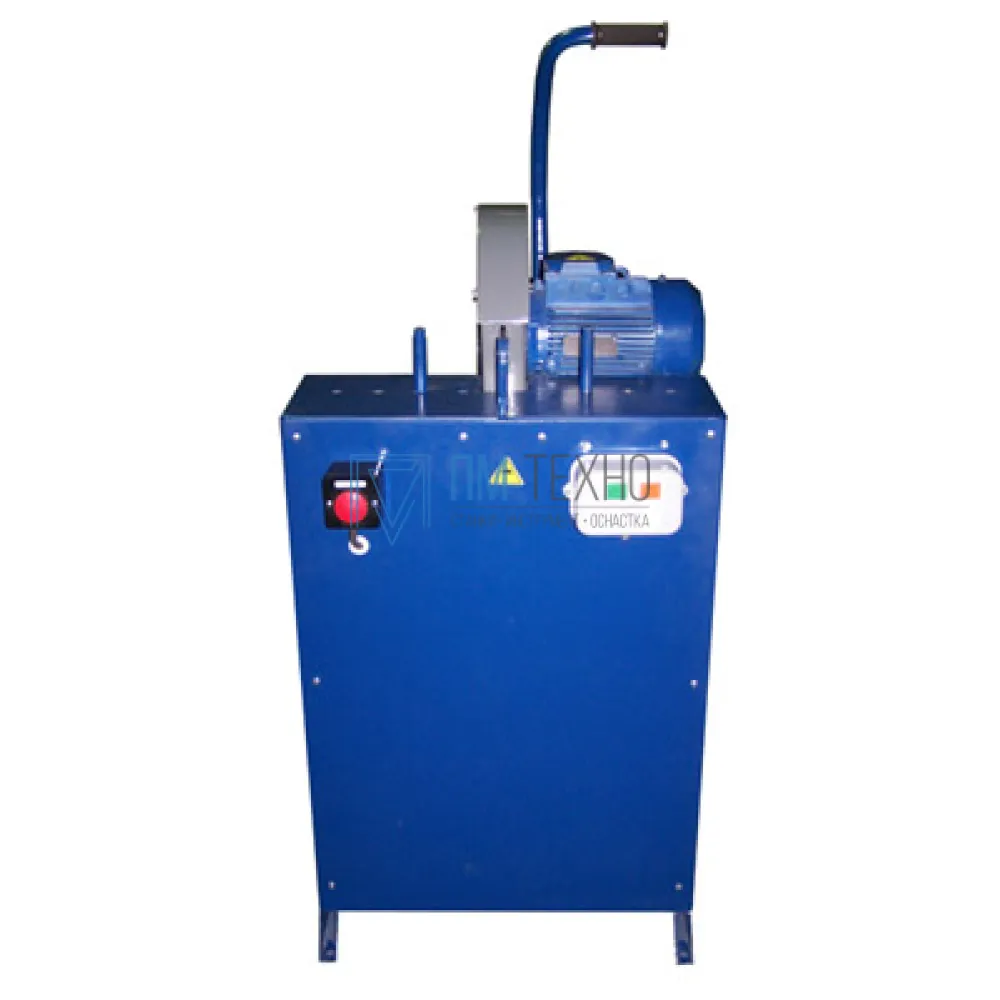

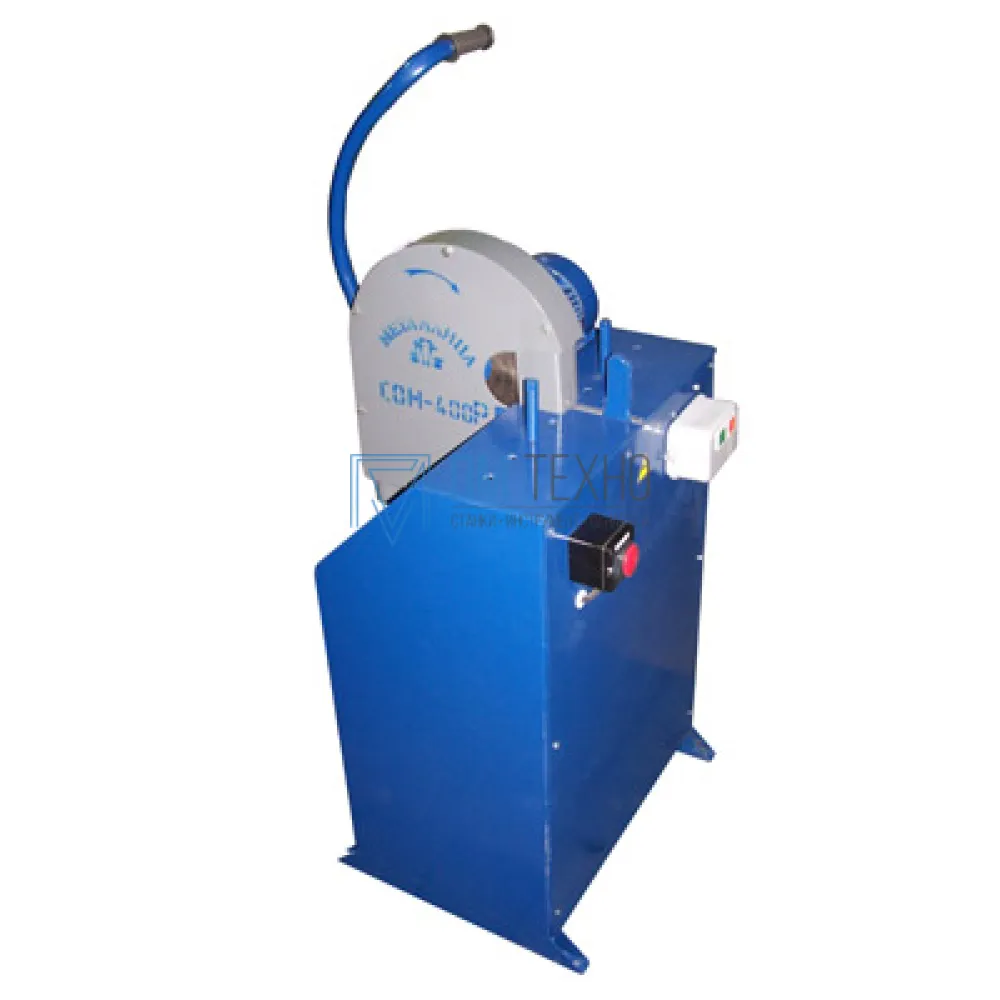

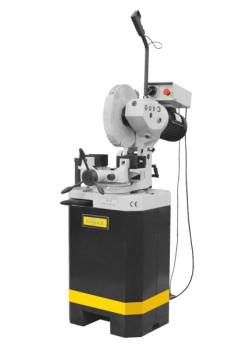

Станок отрезной маятниковый СОМ-400Р (для РВД)

СОМ-400Р

Описание
Характеристики

Назначение.

Станок отрезной маятниковый модели СОМ – 400Р предназначен для резки рукавов высокого давления (РВД) с текстильными и металлическими оплётками, с помощью специального отрезного круга, в условиях монтажных площадок и производственных баз.

Особенности конструкции.

Основанием станка СОМ-400Р является жесткая станина (1);
На станине смонтирован защитный кожух (4) отрезного круга (5) и электродвигатель (8);
Защитный кожух имеет патрубок (3) для подключения вытяжки и защитный экран отрезного круга (7) предназначенный для защиты рук оператора станка от контакта с отрезным кругом;
На передней съёмной панели (14) расположены пускатель (12) с кнопками «ПУСК» и «СТОП» для включения - выключения станка и аварийная кнопка «СТОП» (13);
Сверху на рабочей площадке (11) имеются отверстия для установки осей надлома (9) заготовки;
С помощью ручного рычага подачи (6), через рычажный механизм, захват (10) подаёт заготовку (РВД) на отрезной круг, через линию осей надлома (9) (Схема реза, рис. А);
На станине имеется болт заземления (2);
Для надежной фиксации станка на фундаменте, в станине есть специальные отверстия (15).

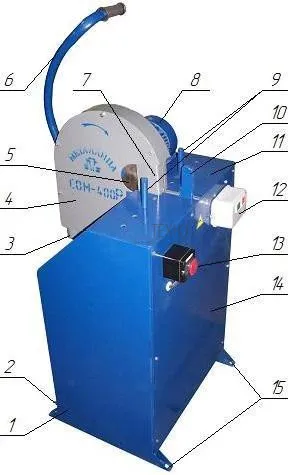

Общая компоновка станка СОМ-400Р.

Станина;
Болт заземления;
Патрубок для подключения вытяжки;
Защитный кожух отрезного круга;
Отрезной круг;
Рукоятка;
Защитный экран отрезного круга;
Электродвигатель;

Отверстия для установки осей надлома;
Захват заготовки;
Рабочая площадка;
Пускатель;
Аварийная кнопка «СТОП»;
Передняя съёмная панель;
Отверстия для монтажа станка;
Заготовка.

Принцип работы на станке.

Перед работой на станке СОМ-400Р необходимо убедится надежности монтажа станка на фундаменте и подкючении к сети.

Расположить заготовку на рабочей площадке станка (11) (Схема реза, рис. А, В). Выбрать правильное расстояние между осями надлома (9) заготовки (16). Маленький диаметр шланга, маленькое расстояние между осями надлома (Схема реза, рис. А). Большой диаметр шланга, большое расстояние между осями надлома (Схема реза, рис.В).

Резка заготовки осуществляется приложением усилия к рукоятке (6) после нажатия кнопки «ПУСК» на пускателе (12). Включить станок и произвести несколько наладочных резов. Скорость подачи необходимо адаптировать к толщине отрезаемой заготовки. При отрезке сильно жёстких заготовок, усилие резки следует снижать.
