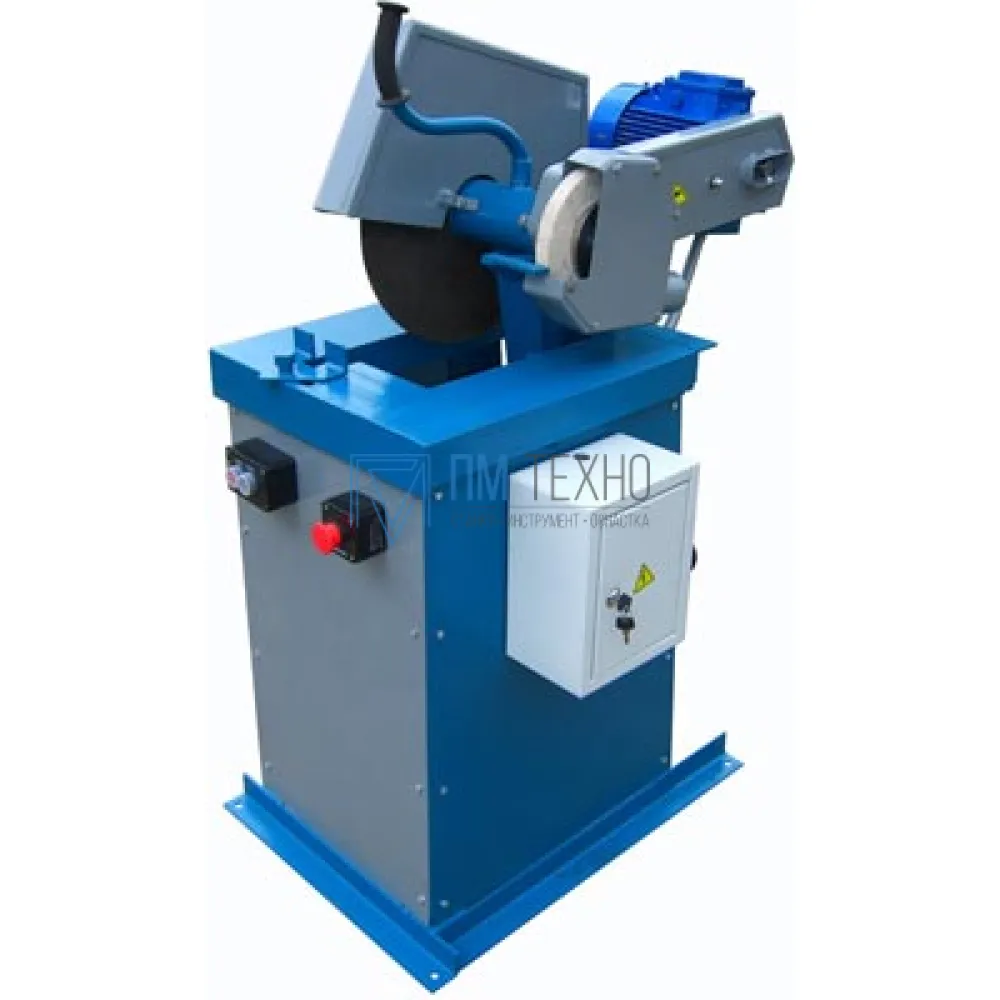

Станок отрезной маятниковый СОМ-400А

Назначение.

Станок отрезной маятниковый модели  СОМ-400А предназначен для резки армирующего профиля, при замене пильного круга на фрезу с твердосплавными напайками может использоваться при работе с алюминиевыми и ПВХ - профилями.

Особенности конструкции.

• На станке СОМ-400А, на одном валу расположены пильный диск и наждачный (шлифовальный) круг. С его помощью на станке дополнительно, можно выполнять операции по снятию заусенцев на отрезанных заготовках, а так же для заточки различного режущего инструмента.
• Оба круга (пильный и шлифовальный) закрыты металлическими кожухами.
• Опорная направляющая поворачивается на угол 45° вправо и влево.
• Станок выпускается на тумбе, на котором смонтированы кнопки управления и электрощит.

Общая компоновка станка  СОМ-400А.

Принцип работы отрезного станка СОМ-400А.

• установить заготовку на стол (13) и плотно прижать её к опорной направляющей (3);
• установить габарит заготовки с помощью прижимной планки (16);
• резка заготовки осуществляется приложением усилия к ручке (14) маятникового узла после нажатия кнопки «ПУСК» на пускателе (6);
• при необходимости зачистить заусенцы на заготовке наждачным кругом (9).
