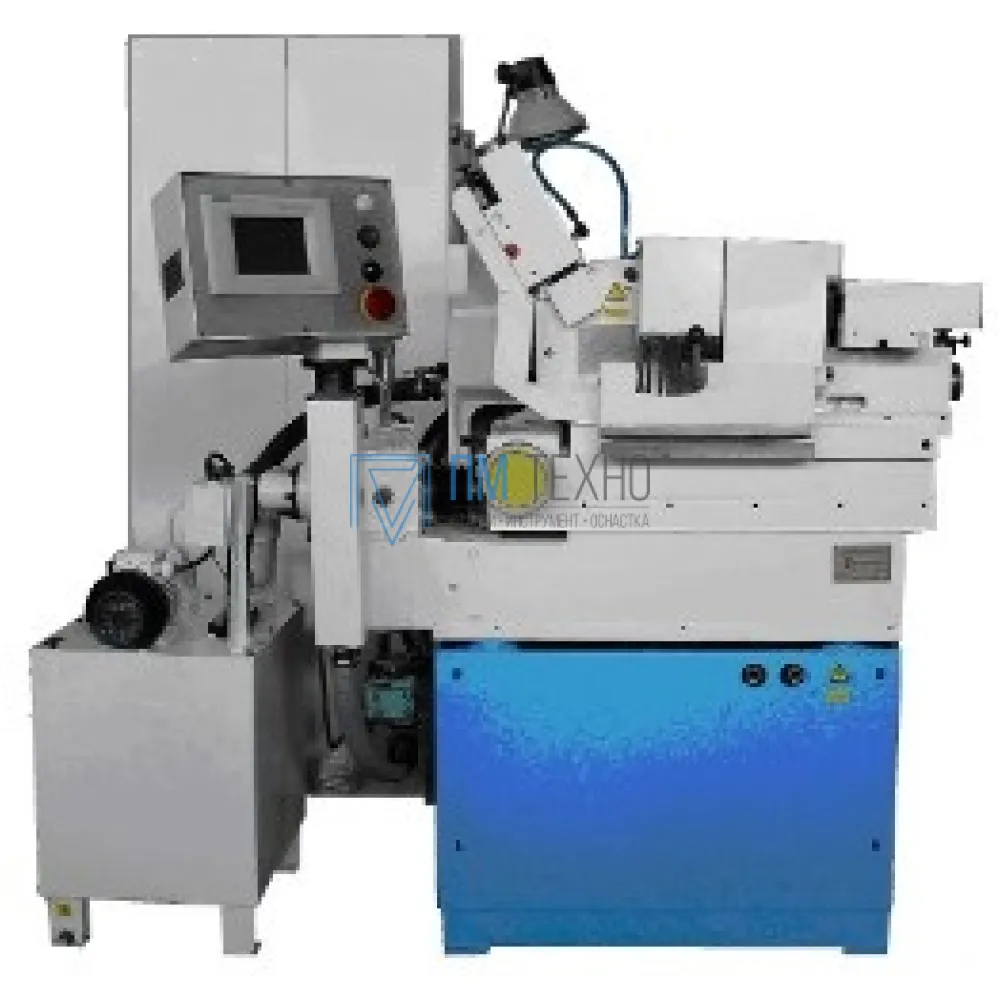

Полуавтомат круглошлифовальный бесцентровой ВСА-180 NC

Полуавтомат ВСА-180 NС предназначен для шлифования гладких, ступенчатых, конических и фасонных поверхностей типа тел вращения методом врезного или сквозного шлифования. Диапазон шлифуемых диаметров: от 1 до 10 мм. Шлифуются изделия из чугуна, стали, цветных металлов и их сплавов до и после термической обработки, а также изделия из различных неметаллических материалов при соответствующем подборе абразивного инструмента и материала опорного ножа.

На базе полуавтоматов могут изготавливаться специальные станки-автоматы с загрузочно-разгрузочным устройством.

Особенности:

• Полуавтомат имеет компоновку, при которой шлифовальная бабка неподвижна, ведущая бабка подвижная.
• Шлифовальная бабка на виброопорах устанавливается на сварную станину. В корпусе шлифовальной бабки смонтирован шпиндель шлифовального круга на радиальных гидродинамических подшипниках и осевом полужидкостном подшипнике, зазор в котором выбирается автоматически пружинами. Осевое перемещение шпинделя осуществляется лимбом через рычаг и гильзу, и используется для совмещения торцев шлифовального и ведущего кругов. На шпинделе устанавливается планшайба в сборе с абразивным кругом и шкив шлифовального круга. Смазка шпиндельных опор осуществляется централизовано.
• На корпусе основания стола, на направляющих качения располагается стол, на котором крепятся ведущая бабка (поворотная и неповоротная) и суппорт. Стол вместе с суппортом и ведущей бабкой перемещается по роликовым направляющим в направлении, перпендикулярном оси шпинделя шлифовального круга. Поворотная часть ведущей бабки имеет разворот в вертикальной и горизонтальной плоскости.
• Электродвигатель привода шлифовального круга крепится на кронштейне корпуса шлифовальной бабки.
• Привод ведущего круга осуществляется серводвигателем через червячный редуктор, расположенный в корпусе неповоротной ведущей бабки.
• Электрооборудование размещается в отдельном электрошкафу. Электрошкаф расположен с левой стороны станка. Пульт управления выносной и крепиться к основанию стола с левой стороны. В пульте монтируется панель оператора.
• Агрегат охлаждения располагается позади станка. Агрегат смазки располагается с левой стороны станка.
• Станок осуществляет шлифование абразивными кругами со скоростью 35 м/с. Защита рабочего и механизмов станка в случае разрыва круга осуществляется сварным кожухом, конструкция и размеры которого соответствуют ГОСТ.

По согласованию с заказчиком полуавтоматы комплектуются программируемыми контроллерами, панелями оператора , и приводами фирм SIEMENS(NC2) и MITSUBISHI (NC3). Также выпускаются полуавтоматы на релейной схеме управления 3Е.

Комплект поставки:


• Станок в сборе;
• Ножи и копиры для испытания станка;
• Шлифовальные и ведущие круги испытания станка;
• Агрегат смазки;
• Агрегат охлаждения;
• Комплект принадлежностей и запасных частей;
• Документация;

Дополнительна оснастка (поставляется за отдельную плату):


• Наладка напроход или врезание на весь диапазон обработки;
• Приспособление для балансировки кругов вне станка;
• Приспособление для съема кругов;
• Комплект ножей на весь диапазон обработки.
