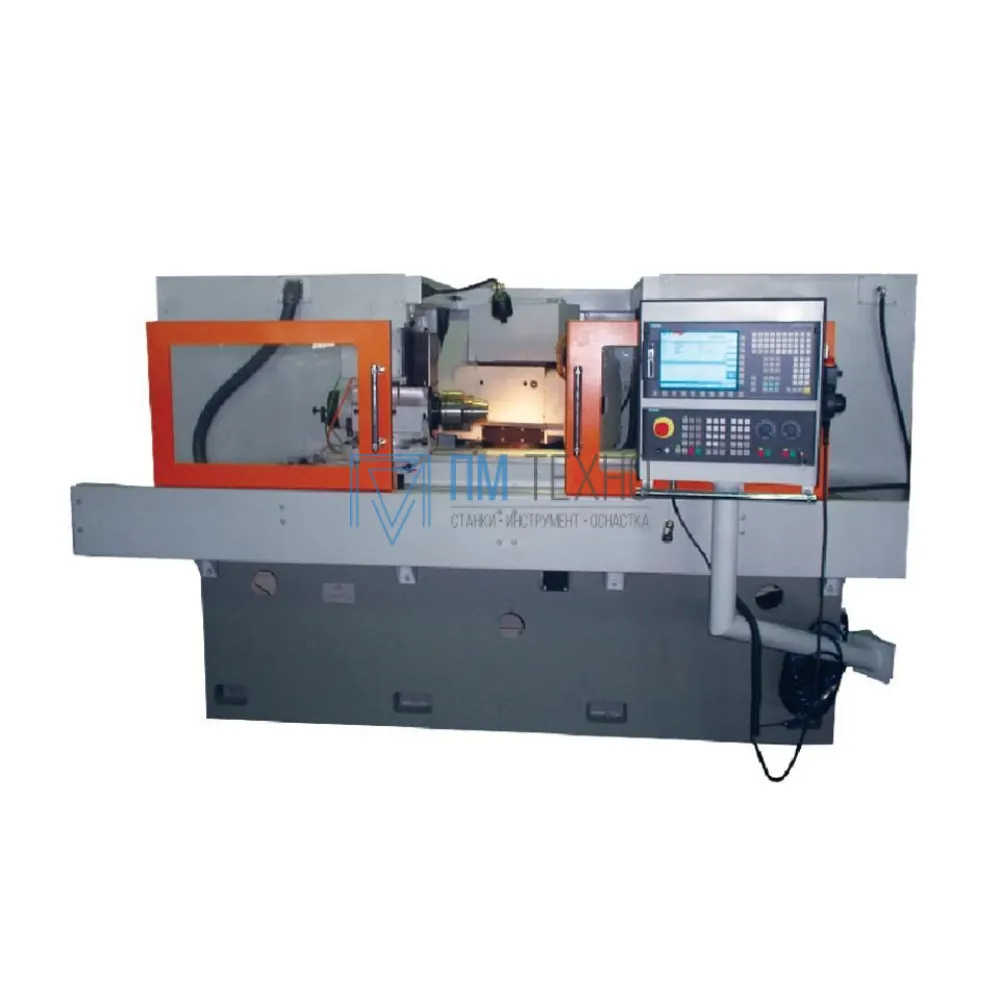

ОформитьСтанок круглошлифовальный универсальный с ЧПУ ОШ-525Ф3 исп. 01 (РМЦ-700, Ф-220)
Полуавтомат круглошлифовальный универсальный с ЧПУ модели ОШ-525Ф3 исполнение 01 предназначен для наружного и внутреннего шлифования гладких и прерывистых цилиндрических и конических поверхностей в телах вращения (детали типа валы, оси, штоки, оправки, фланцы и др.), закреплённых в центрах или патроне.
Область применения станка – предприятия серийного и крупносерийного производства.
Станок может оснащаться системой ЧПУ фирмы “Siemens”или «Mitsubishi” и инкрементальными датчиками (преобразователями линейного перемещения) по двум программируемым координатам (поперечное перемещение шлифовальной бабки – координата Х, продольное перемещение стола – координата Z).
Кинематическая схема станка должна обеспечивать следующие движения:
- вращение шлифовального круга для наружного шлифования (координата SP1);
- вращение шлифовального круга для внутреннего шлифования (координата SP2);
- поперечное перемещение шлифовальной бабки (координата Х);
- продольное перемещение стола (координата Z);
- вращение обрабатываемой детали (координата SP3).
Характеристики
- Вид товара Круглошлифовальные станки центровые
- Параметры круга, мм 500х50х203
- Расстояние между центрами, мм 700
- Угол поворота стола, град 6/6 град - по часовой/против часовой стрелки
Обрабатываемая деталь
- Диаметр шлифования, мм 220
Размерные параметры оборудования
- Высота центров, мм 140
Габаритные размеры и масса
- Габариты, мм 3800 х 3850 х 1900
- Масса, кг 4320
- Уточняйте у менеджера
- Артикул: ОШ-525Ф3 исп. 01
