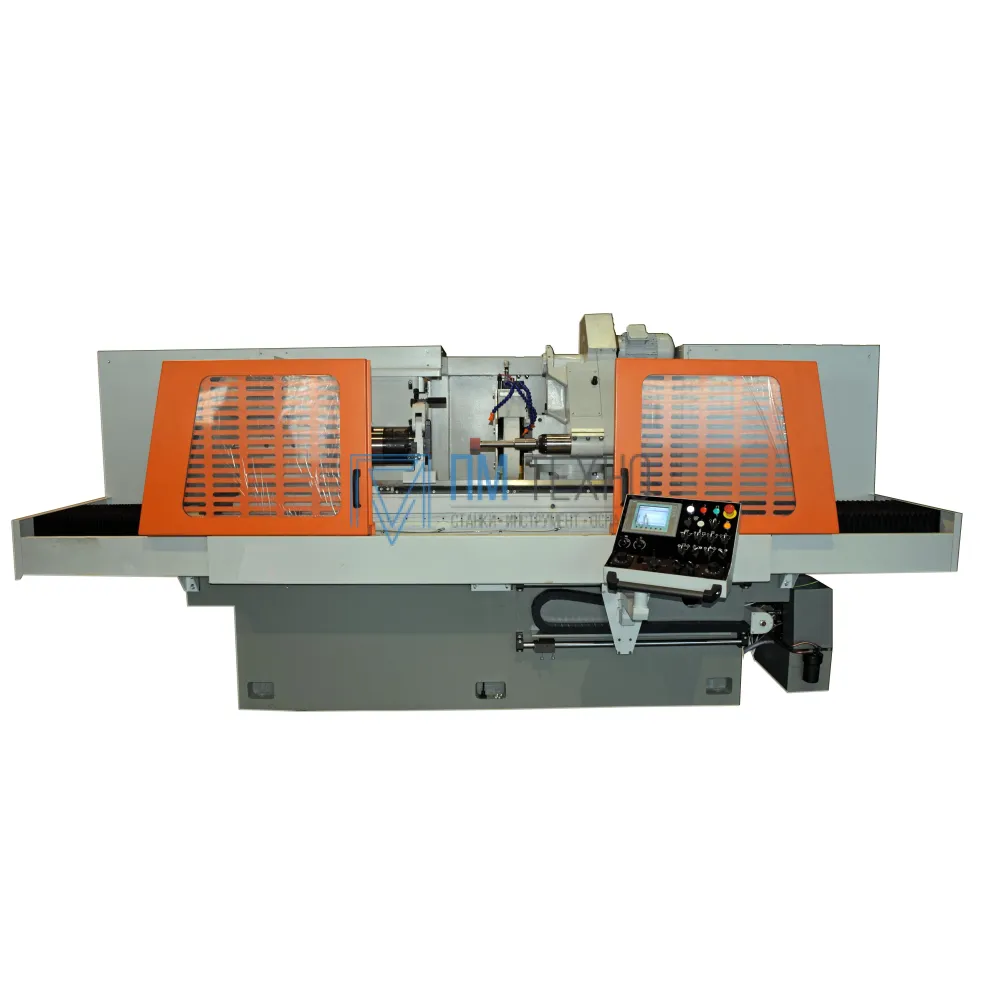

Станок круглошлифовальный универсальный ОШ-535Ф2 (РМЦ-1500, Ф-400)

ОШ-535Ф2

Универсальный круглошлифовальный станок модели ОШ-535Ф2 предназначен для шлифования наружных цилиндрических и конических поверхностей с подшлифовкой торцов, внутренних цилиндрических поверхностей деталей из различных материалов (чугун, сталь и их сплавы).

Кинематическая схема станка должна обеспечивать следующие движения:

вращение шлифовального круга для наружного шлифования (координата SP1);
вращение шлифовального круга для внутреннего шлифования (координата SP2);
поперечное перемещение шлифовальной бабки (координата Х);
продольное перемещение стола с обрабатываемой деталью (координата Z);
вращение обрабатываемой детали (координата SP3).

ОСОБЕННОСТИ КОНСТРУКЦИИ

Система управления - программируемый логический контроллер модели ;
Сервоприводы;
Бесконтактные датчики и конечные выключатели ;
Холодильный агрегат для электрошкафа;
Замкнутые роликовые линейные направляющие для перемещения по координате Х;
Высокоточные беззазорные шарико-винтовые передачи фирмы «Микрон» в механизмах приводов подач;
Высокоточные радиально-упорные шарикоподшипники фирмы «IBC» для шпинделя шлифовальной бабки для наружного шлифования, шпинделя передней бабки;
Шпиндель для внутреннего шлифования с ременным приводом, n=12000 мин-1, наружный диаметр 100 мм, длина корпуса 315 мм;
Устройство очистки СОЖ при помощи магнитного сепаратора и фильтра-транспортера с рулонным бумажным полотном;
Светильник для освещения рабочей зоны.
