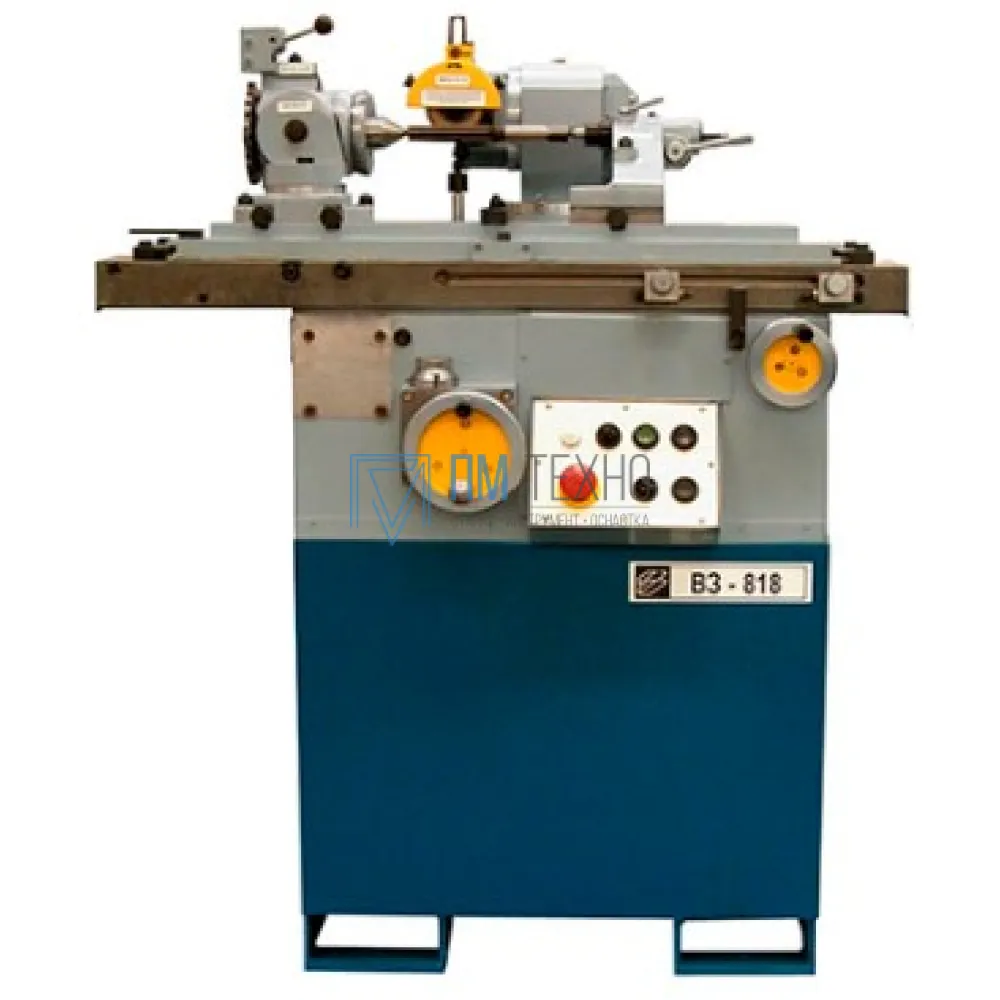

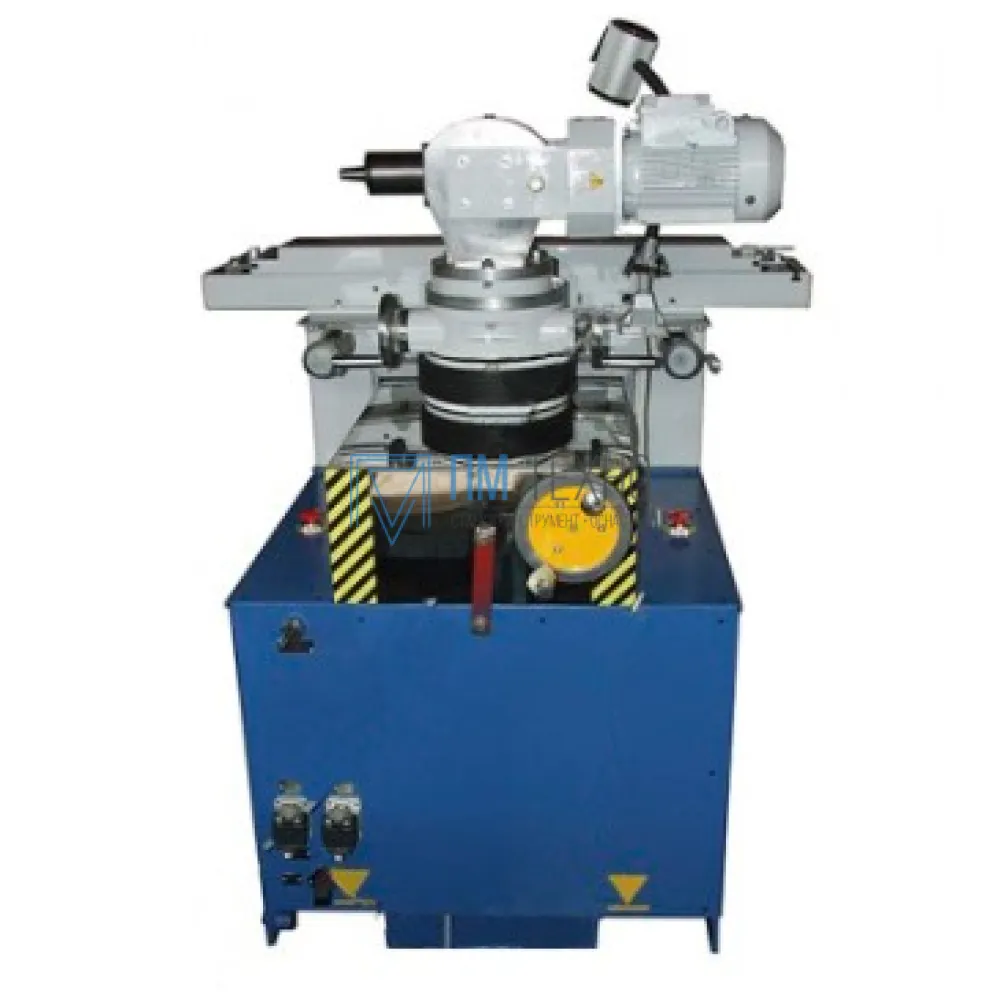

Заточной станок В3-818 (В3-318)

В3-818

Описание
Характеристики

Станок заточный ВЗ-818 (В3-318) предназначен для ручной заточки и доводки основных видов режущих инструментов из инструментальной стали, твёрдого сплава и минералокерамики абразивными, алмазными и эльборовыми кругами. На станке возможно выполнение разнообразных шлифовальных работ: наружное и внутреннее круглое шлифование, а также плоское. Станок рекомендуется к применению на металлообрабатывающих и деревообрабатывающих производствах, а также на сервисных центрах по заточке режущего инструмента.

Особенности ВЗ-818:

замкнутые роликовые стальные направляющие стола и каретки, позволяющие устанавливать на стол тяжелые приспособления и детали без потери точности перемещения, а также обеспечивающие долговечность;
беззазорный привод стола от маховика ВЗ-818;

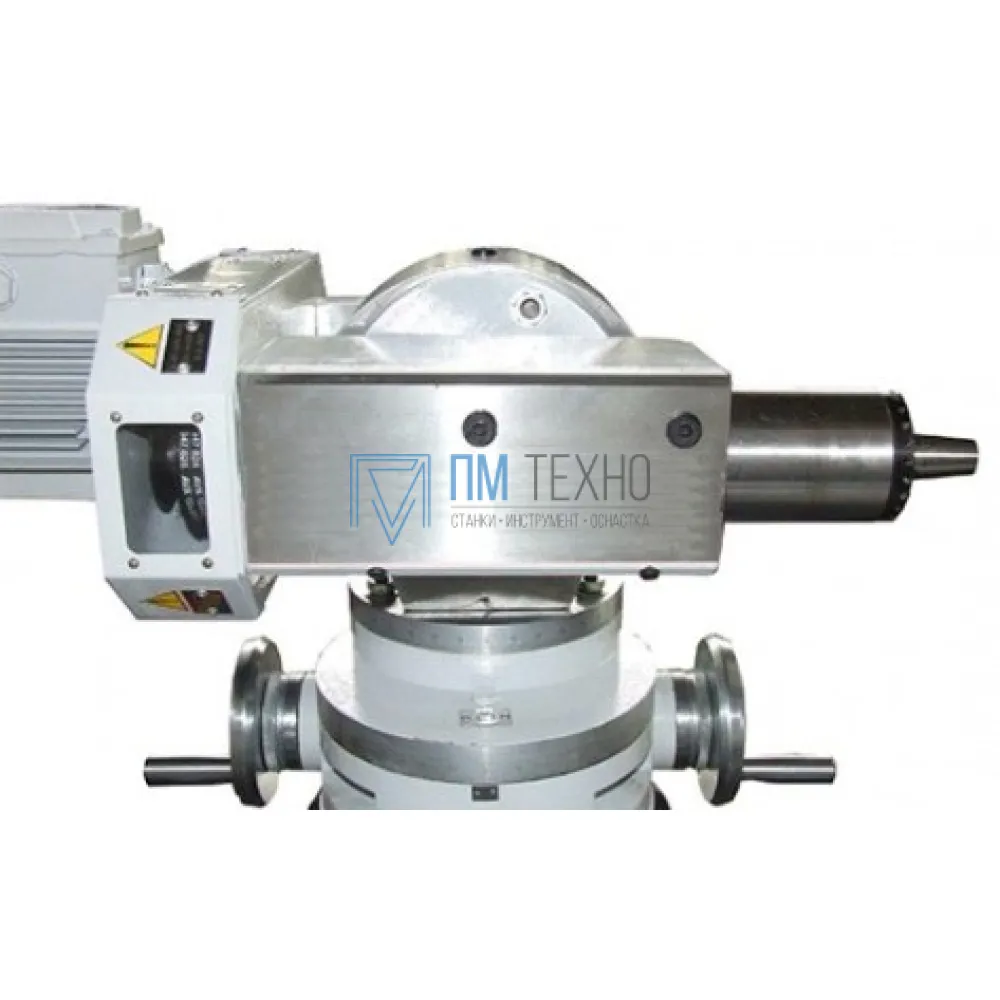

двигатель шлифовального круга развернут в сторону, противоположную шпинделю ВЗ-818, что существенно расширяет технологические возможности и сокращает время переналадки;
малые габариты станка ВЗ-818 при больших технологических возможностях. Конструкция станка ВЗ-818 защищена патентом;
станок исполнен на базе сварной станины коробчатой формы;
продольное перемещение стола станка, вертикальное и поперечное перемещение шлифовальной бабки осуществляется вручную;
установочное вертикальное перемещение шлифовальной бабки механизировано;
на станке возможно выполнять шлифовальные работы: круглое шлифование (наружное и внутреннее) и плоское шлифование.

Базовая комплектация:

Станок в сборе - 1 шт.
Бабка универсальная ВЗ-318.П1 - 1 шт.

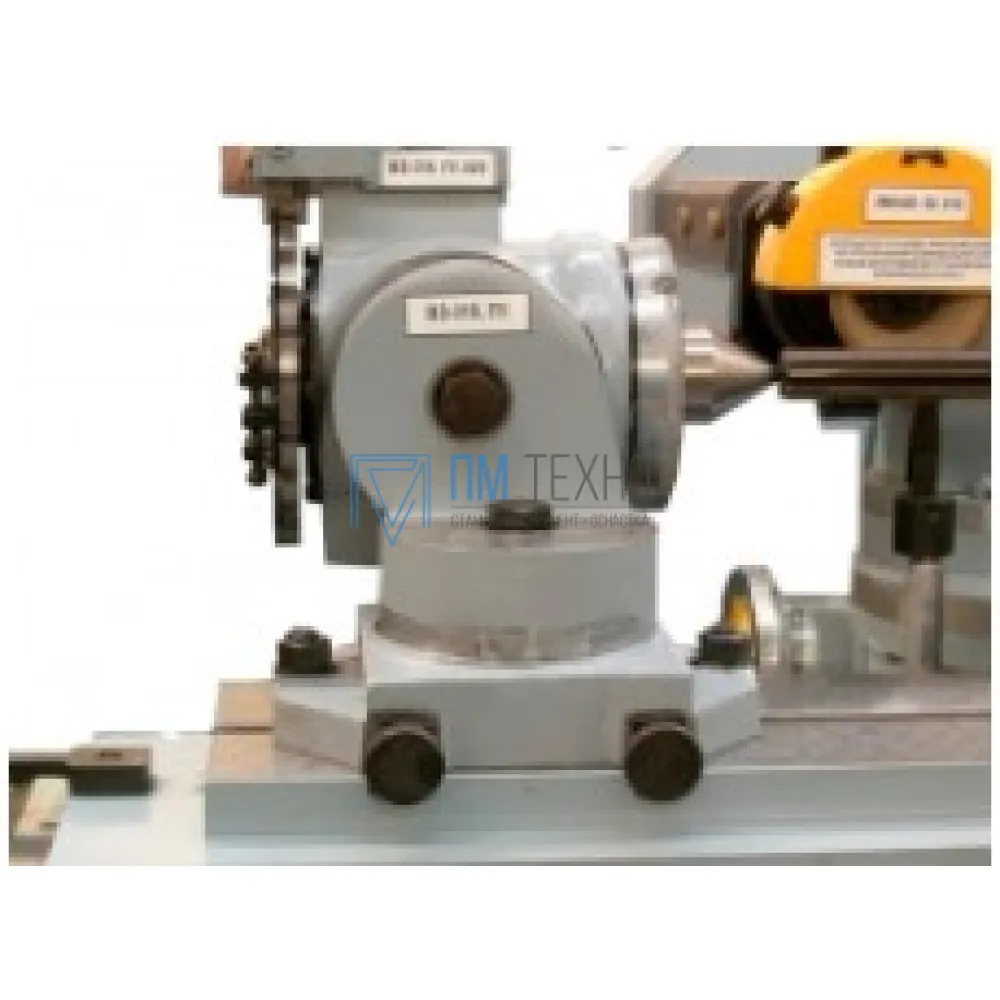

Бабка передняя ВЗ-318.П2 - 1 шт.
Бабка задняя ВЗ-318.П3 - 1 шт.
Упорка универсальная 3Е642Е.П4 - 1 шт.
Приспособление для линейной правки круга и установки центров ВЗ-318Е.П5 - 1 шт.
Оправка ВЗ-318М.91.010 (для круга для круга 1-150х16х32);
Оправка ВЗ-318М.91.030 (для круга 11-100/i71х40х20 и 12-100/i42х10х20);
Ключ ВЗ-318М.90.010 (для оправки ВЗ-318М.91.030);
Ключ ВЗ-318М.90.020 (для оправки ВЗ-318М.91.010 и ВЗ-318М.91.020) – 2 шт.;
Ключ Д48-80;
Кожух ВЗ-318М.92.010 (для круга диам.100 мм.);
Кожух ВЗ-318М.92.030 (для круга диам.150 мм.);
Съемник ВЗ-318М.90.202;
Центр ВЗ-318М.90.204;
Центроискатель ВЗ-318М.90.203;
Пылеотвод ВЗ-318М.93.000;
Светильник;
Болты по ГОСТ 13152: 7002-2520 – 5 шт.;
Гайки по ГОСТ 5927: М12-6Н.1040Х.05 – 5 шт.;
Шайбы по ГОСТ 11371: А.12.05 – 5 шт.;
Руководство по эксплуатации - 1 шт.

Дополнительная оснастка (поставляется за отдельную плату):

3Е642Е. П7 Подpучник
3Е642Е. П8 Бабка унивеpсальная тpехповоpотная
3Е642Е.П8.055 Патрон цанговый (широкодиапазонные цанги Ø 2÷20 мм.)
ВЗ-318.П10 Пpиспособление для цилиндрической заточки свеpл (Ø 3÷20 мм.)
ВЗ-318.П11 Тиски с конусным хвостовиком (длина губок 80 мм, расход губок 40 мм.)
3Е642Е.П13 Пpиспособление для заточки по pадиусу
ВЗ-318.П16 Тиски трехповоротные (длина губок 100 мм, расход губок 55 мм.)
3Е642Е.П17 Пpиспособление для наpужного кpуглого шлифования
ВЗ-318.П17 Пpиспособление для наpужного кpуглого шлифования
3Е642Е.П18 Пpиспособление для внутpеннего шлифования
3Е642Е.П19 Пpиспособление для заточки зенкеpов и ступенчатых свёpл (до Ø 50 мм.)
3Е642Е.П21 Пpиспособление для заточки тоpцовых фpез (Ø 80÷400 мм.)
3Е642Е.П22 Пpиспособление для заточки по копиpу
3Е642Е.П23 Пpиспособление для заточки косозубых долбяков (до Ø 100 мм.)
3Е642Е.П25 Пpиспособление унивеpсальное для пpавки кpуга
ВЗ-318.П27 Приспособление для заточки резцов
ВЗ-318.П28 Пpиспособление для заточки по спиpали по задней повеpхности
3Е642Е.П30 Стол повоpотный ( размеры рабочей поверхности стола 400х140 мм.)
7208-0003 Плита магнитная к столу поворотному (400х125 мм.)
2C 7208-0003 Плита магнитная синусная к столу поворотному (400х125 мм.)
3Е642Е.П31 Бабка задняя с pегулиpуемой высотой центpов
3Е642Е.П32 Комплект подкладных плит (3 шт.)
3Е642Е.П36 Пpиспособление для заточки фасонных остpозаточенных фpез (Ø 50÷100мм.)
3Е642Е.П37 Тиски трехповоротные (длина губок 100 мм., расход губок 55 мм.)
3Е642Е.П39 Бабка универсальная для заточки тоpцовых фpез с конусностью 7:24
ВЗ-318.П41-02 Патрон цанговый (широкодиапазонные цанги Ø 2÷20 мм. )
3Е642Е.П50 Пpиспособление для заточки фpез по pадиусу (Ø 80÷400 мм.)
3Е642Е.П51 Пpиспособление для затылования метчиков (Ø 3÷30 мм. )
ВЗ-318.П53 Пpиспособление для заточки отpезных фpез (Ø 50÷200 мм. )
ВЗ-318.П54 Пpиспособление для тоpцовой шлифовки зубьев дисковых пил (Ø 200÷400мм.)
ВЗ-318.П55 Пpиспособление для заточки дисковых твёpдосплавных пил (Ø 200÷500 мм.) по передней и задней поверхностям зубьев
3Е642Е.П61 Бабка задняя с большим вылетом
3Е642Е.П73 Бабка пеpедняя с большим вылетом
ВЗ-318.П84 Патpон тpёхкулачковый (Ø 100 мм.)
3Е642Е.П89 Патpон магнитный (Ø100 мм.)
ПЦ-750/У Пылесос (1000 м³/час, в комплекте с рукавом (L=2 м. )
ВЗ-318Е.60.000 Система подачи СОЖ

Характеристики

Вид товара Универсальный заточной станок
Класс точности В
Макс. диаметр изделия, устанавливаемого в центровых бабках, мм 200
Макс. вертикальное перемещение шлифовальной головки, мм 200
Макс. длина изделия, устанавливаемого в центровых бабках, мм 500
Макс. длина обрабатываемой поверхности, мм 225
Макс. поперечное перемещение шлифовальной головки, мм 200
Макс. продольное перемещение стола, мм 350
Макс. угол пов. стола в гор.пл. по шкале точного поворота, град +/- 8
Макс. угол поворота стола в горизонтальной плоскости, град +/- 45
Макс.смещ. оси шлиф. круга в гор.пл. за счет эксцентр. плиты, мм 100
Мощность привода главного движения, кВт 0,71 / 0,85
Напряжение питания, В 380
Осевое биение шлифовального шпинделя, мм 0,0025
Параметры шлифовального круга (D наружн. / d посадочн. / B), мм 150х32х16 (Тип 1 ИСО 525-86 ГОСТ 2424-83); 125х32х50 (остальных типов)
Радиальн. биение конич. отверстия шпинделя универс. бабки, мм 0,005(у торца) 0,008(на расстоянии L=200 мм)
Радиальное биение базир. конической поверхн. шлиф. шпинделя, мм 0,003
Размер рабочей поверхности стола, мм 800 х 140
Расстояние оси шлиф. круга в вер.пл. ниже линии центров, мм не более 5
Скорость верт. мех. перемещения шлифовальной головки, мм/мин 390
Угол поворота шлиф.головки в горизонтальной плоскости, град 360
Угол поворота шлифовальной головки в верт. плоскости, град +200 / -20
Установленная суммарная мощность, кВт 0,89 / 1,03
Частота вращения шпинделя, об/мин. 2800; 4000; 5600; 8000
Шероховатость поверхности, полученная на образце изделия, Ra 0,32 (абразивным кругом); 0,08 (алмазным кругом)
Ширина Т-образного паза 14Н7
Шпиндель шлифовального круга Наружный конус 1:5
