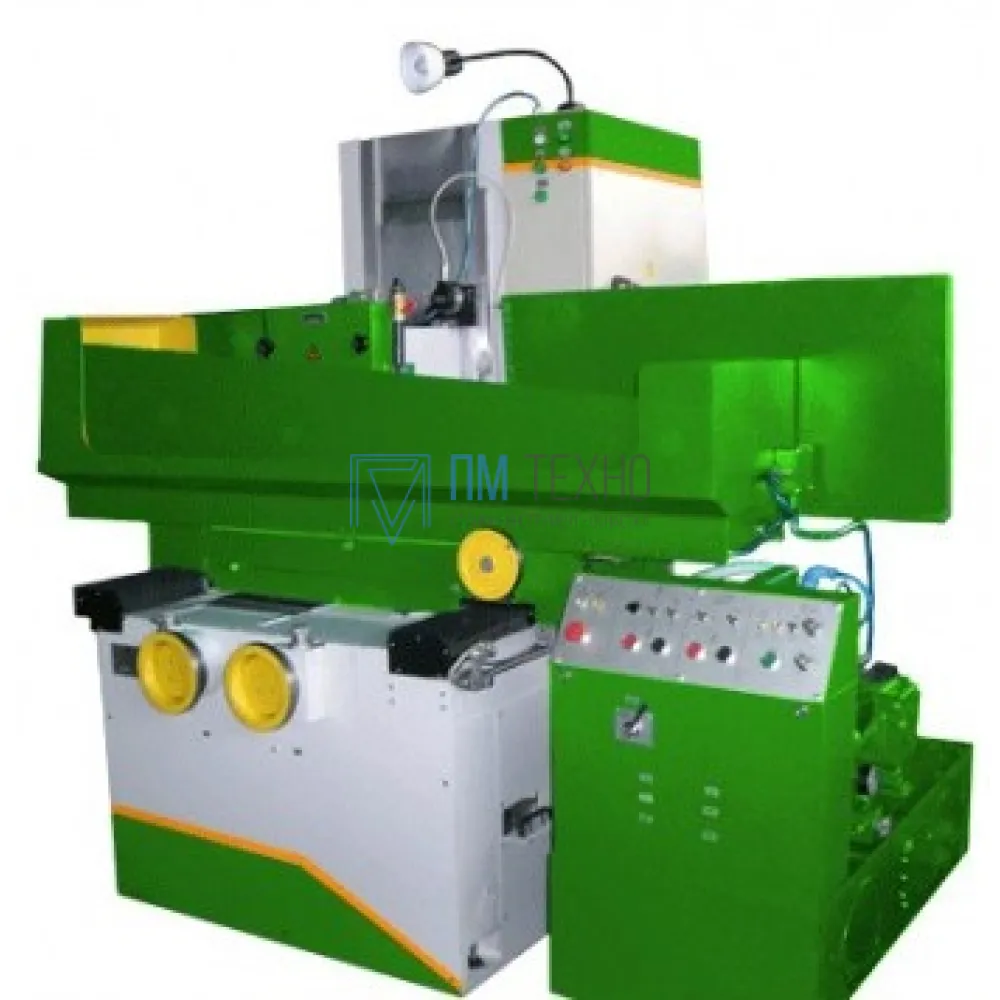

Плоскошлифовальный станок с крестовым столом ЛШ630

Name: Плоскошлифовальный станок с крестовым столом ЛШ630
Brand: Россия
SKU: МВ_ЛШ630
Availability: OutOfStock

МВ_ЛШ630

Производитель: Россия

Описание
Характеристики

Плоскошлифовальный станок ЛШ630 используется для шлифовки плоскостей различных деталей из сталей, сплавов и различных материалов. Шлифование производится периферией шлифовального круга. Станок обладает высокой жесткостью за счет массивной станины и рационального конструктива. Такая компоновка позволяет отнести станок к классу точности В.

Станок имеет следующие особенности:

- Перемещение шлифовальной бабки в вертикальной плоскости осуществляется в жестко закрепленной колонне через ШВП (шарико-винтовые пары).

- Перемещение стола осуществляется на крестовом суппорте. Стол в поперечном и продольном направлении перемещается по направляющим качения.

- Все перемещения рабочих органов станк автоматизированы и задаются с пульта управления станком.

- Продольные и поперечные перемещения стола, автоматическая и вертикальная и поперечная подача стола осуществляется по направляющим качения.

- Благодаря конструктивным решениям, реализованным на данном станке, возможна гибкая настройка режимов шлифования с заданием различных подач и скоростей перемещения стола. Это позволяет получать требуемую точность и шероховатость на различных материалах.

- При необходимости, станок можно доукомплектовать УЦИ.

- Корпусные детали отлиты из высокопрочного чугуна ВШЧГ Российского производства.

Базовая комплектация:

комплект электрооборудования,
агрегат подачи СОЖ,
сепаратор магнитной очистки СОЖ,
комплектный гидропривод,
установка смазки,
плита электромагнитная,
блок размагничивания плиты,
вспомогательный инструмент,
оправка для балансировки шлифовального круга,
устройство правки шлифовального круга,
скребок,
фланец шлифовального круга,
планшайба,
запасные части,
руководство по эксплуатации.

Характеристики

Вид товара Плоскошлифовальные станки
Наибольшее вертикальное перемещение шлифовальной бабки, мм 400
Плоскостность, полученная на образце изделия, мкм 4
Поперечное перемещение стола, мм 250
Пределы поперечной подачи стола на ход стола, мм 0,3..40
Пределы скоростей перемещения стола, м/мин 2-32
Продольное перемещение стола, мм 700 - ручное 670 - от гидроцилиндра
Размер стола, мм 200 х 630
Расстояние ось шпинделя-стол, мм 550
Ручная вертикальная подача шлифовальной бабки, мм 0,002 - на одно деление лимба 0,08 - на один оборот лимба
Скорость быстрого поперечного перемещения стола, мм/мин 250
Шероховатость поверхности, полученная на образце изделия, Ra 0,16
