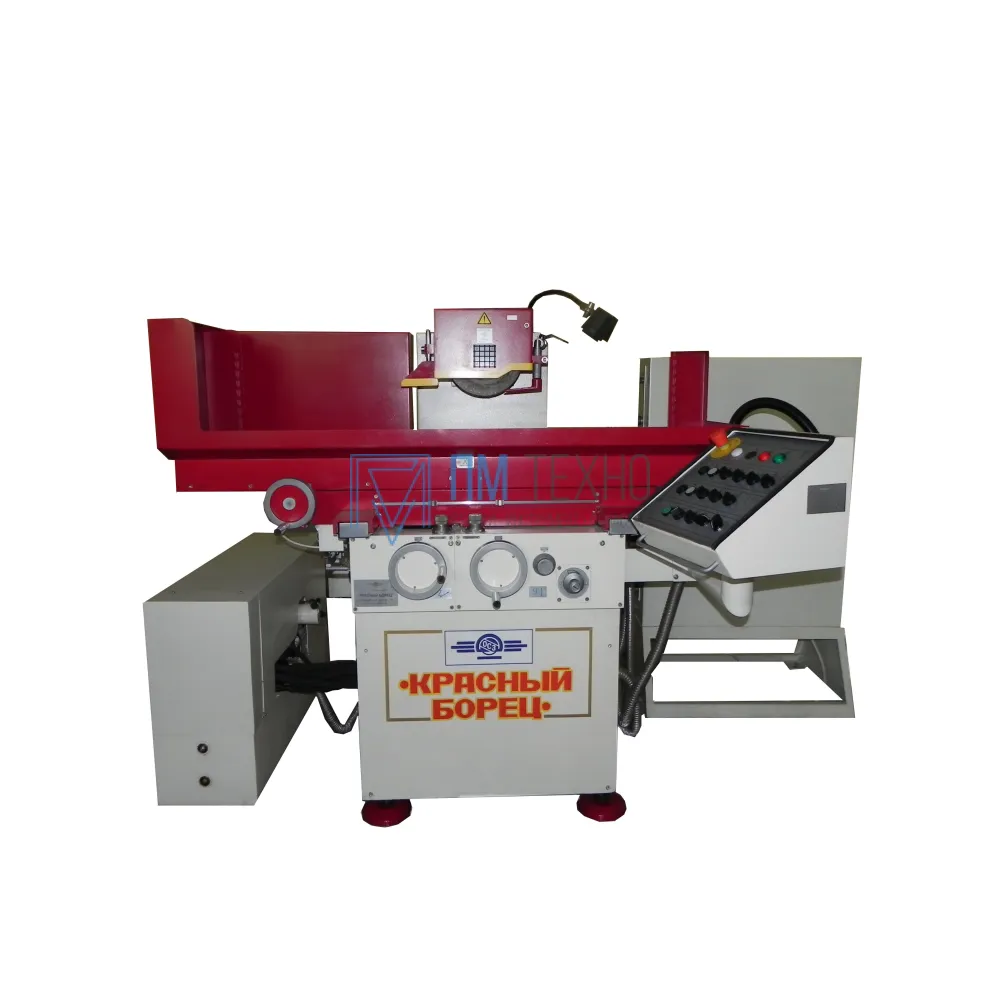

Плоскошлифовальный станок 3Д711АФ10-1 (стол 200x450)

Name: Плоскошлифовальный станок 3Д711АФ10-1 (стол 200x450)
Brand: Станкозавод Красный борец
SKU: 3Д711АФ10-1
Availability: OutOfStock

3Д711АФ10-1

Производитель: Станкозавод Красный борец

Описание
Характеристики

Плоскошлифовальный станок 3Д711АФ10-1 предназначен для шлифования абразивным или алмазным кругами плоских поверхностей деталей, закрепленных на зеркале стола, магнитной плите или в приспособлении.

Кинематическая схема станка обеспечивает следующие движения:
- продольное автоматическое перемещение стола от гидроцилиндра и ручное перемещение от маховика;
- поперечное автоматическое перемещение крестового суппорта, ускоренный перегон и ручное тонкое и грубое перемещение посредством маховиков;
- вертикальное автоматическое перемещение шлифовальной го¬ловки, ускоренное перемещение, ручное тонкое и грубое перемещение посредством маховиков;
- вращение шлифовального круга.

Особенности

Высокая жесткость и виброустойчивость станков за счет рациональной конструкции станины, крестового суппорта, колонны, стола и шлифовальной головки гарантирует стабильную точность и чистоту обработки;
Плавное высокоточное безлюфтовое позиционирование за счет применения в узлах подач шариковинтовых пар качения;
Перемещение стола (координата X) от гидроцилиндра скольжения;
Автоматическая смазка направляющих станины и стола;
Все рабочие перемещения станков автоматизированы;
Применены комплектующие изделий электрооборудования ведущих мировых производителей «ShneiderElektrik», «Balluff» и т.д.;
Базовые детали из чугуна, что обеспечивает высокую жесткость и виброустойчивость станка, что гарантирует стабильную точность и чистоту обработки.

Выпускается в следующих исполнениях:

3Д711АФ10-1 исп.30 (без УЦИ);
3Д711АФ10-1 исп.31 (с УЦИ);
3Д711АФ10-1 исп.20 (С ПЛК).

Характеристики

Вид товара Плоскошлифовальные станки
Мощность привода главного движения, кВт 2.2
Наибольшая масса устанавливаемой заготовки, кг 150
Плоскостность, полученная на образце изделия, мкм 4
Предельные размеры обрабатываемых поверхностей (д/ш/в), мм 450 -длина 200 - ширина с выходом шлифовального круга; 270 - ширина без выхода шлифовального круга 335 - высота при наибольшем диаметре шлифовального круга; 385 - высота при наименьшем диаметре шлифовального круга
Размер стола, мм 200x450
Размер шлифовального круга, мм 250х76х32
Частота вращения шпинделя, об/мин. 2250
Шероховатость поверхности, полученная на образце изделия, Ra 0,16
