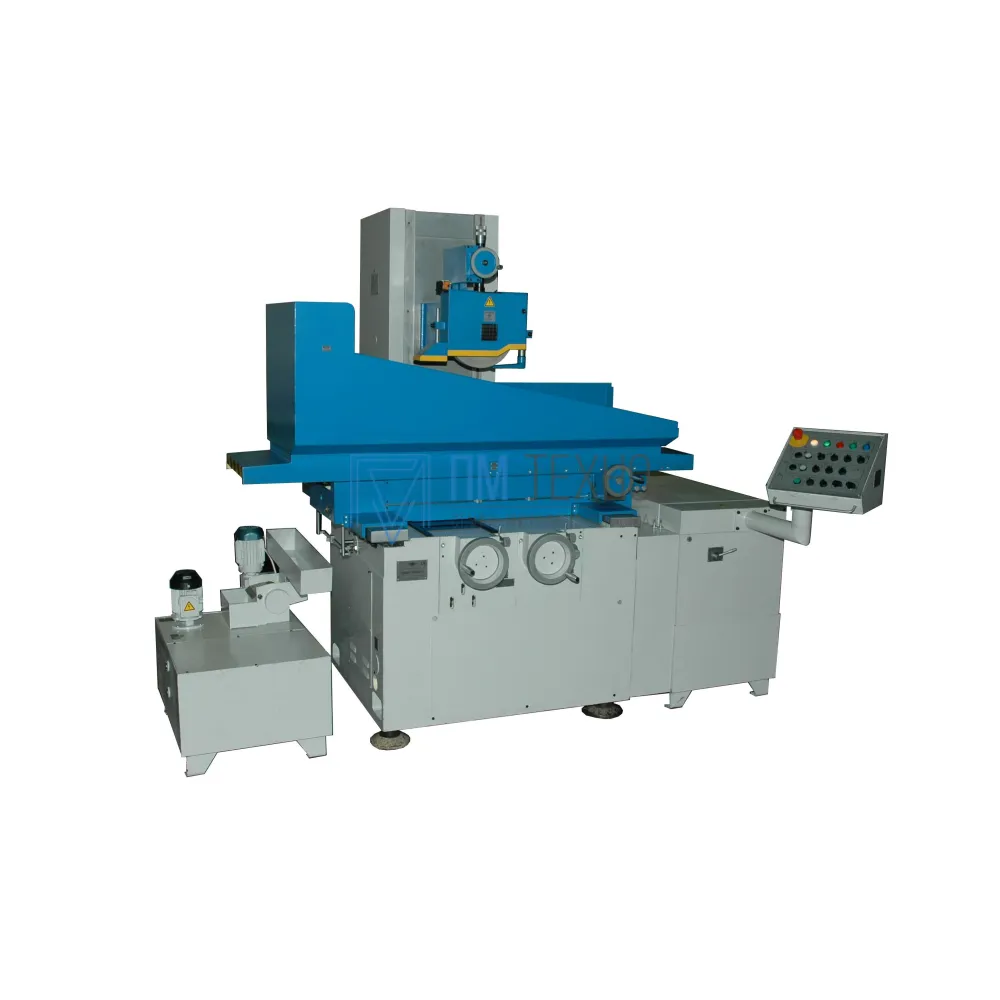

Плоскошлифовальный станок 3Д711ВФ11 (стол 200x630)

Плоскошлифовальный станок 3Д711ВФ11 (стол 200x630)
Кликните на картинку для расширенного просмотра
Информация

Артикул: 3Д711ВФ11
  • Статус: Есть на складе 1
По запросу
Минимальная сумма заказа: 2 500 руб.
Запросить ТКП

Запросить ТКП

Вы можете запросить счет или ТКП, выслав соответствующий запрос

Плоскошлифовальный станок 3Д711ВФ11 предназначен для шлифования абразивным или алмазным кругами плоских поверхностей деталей, закрепленных на зеркале стола, магнитной плите или в приспособлении.

Рациональные конструкции станины 3Д711ВФ11, салазок крестового суппорта стола и шлифовальной головки обеспечивают высокую жесткость и виброустойчивость станков, что гарантирует высокую точность и чистоту поверхностей обрабатываемых изделий.

Кинематическая схема станка обеспечивает следующие движения:
- продольное автоматическое перемещение стола от гидроцилиндра и ручное перемещение от маховика;
- поперечное автоматическое перемещение крестового суппорта, ускоренный перегон и ручное тонкое и грубое перемещение посредством маховиков;
- вертикальное автоматическое перемещение шлифовальной головки, ускоренное перемещение, ручное тонкое и грубое перемещение посредством маховиков;
- вращение шлифовального круга.

Особенности

  • Высокая жесткость и виброустойчивость станков за счет рациональной конструкции станины, крестового суппорта, колонны, стола и шлифовальной головки гарантирует стабильную точность и чистоту обработки;
  • Плавное высокоточное безлюфтовое позиционирование за счет применения в узлах подач шариковинтовых пар качения;
  • Все рабочие перемещения станков автоматизированы;
  • Автоматическая смазка направляющих станины и стола.
  • Перемещение стола (координата X) от гидроцилиндра скольжения.
  • Применены комплектующие изделий электрооборудования ведущих мировых производителей «ShneiderElektrik», «Balluff» и т.д.;
  • Базовые детали из чугуна.

Выпускается в следующих исполнениях:

  • 3Д711ВФ11 исп.30 (без УЦИ);
  • 3Д711ВФ11 исп.31 (с УЦИ);
  • 3Д711ВФ11 исп.20 (с ПЛК).

Характеристики

Вид товара Плоскошлифовальные станки

Характеристика

Значение

Размер рабочей поверхности стола, мм.

200 х 630

Класс точности

В (ГОСТ 8-82)

Наибольшее расстояние от зеркала стола до оси шпинделя, мм.

550

Параметры шлиф.круга (D наружн. / d посадочн. / B), мм.

300 х 76 х 63

Наибольшее продольное перемещение стола, мм.

670

Наибольшее перемещение суппорта, мм.

245

Рабочие подачи стола, м/мин

2 - 30

Рабочие подачи суппорта, мм/ход

0,3 - 40

Величина подачи шлифовальной головки, мм.

0,002 - 0,08

Масса 3Д711ВФ11 заготовки, кг.

200 (с приспособлением и магнитной плитой)

Плоскостность, полученная на образце изделия, мкм.

4

Параллельность, полученная на образце изделия, мкм.

5

Шероховатость поверхности, полученная на образце изделия, Ra

0,16

Размер образца изделия (определение точностных характеристик), мм.

380 х 120 х 120

Мощность привода главного движения, кВт

4

Частота вращения шлифовального шпинделя, об/мин

1910

Наибольшие размеры обрабатываемых поверх-й:
Длина,мм
Ширина,мм
Высота(от зерк.стола),мм


630;
200/280(без вых. шлиф.кр.);
400;

Напряжение питания, В

380

Габаритные размеры (LxBxH), мм.

2715х1788х2035
(2790х1940х2260 в упаковке)

Масса, кг.

2950
(3550 брутто)
