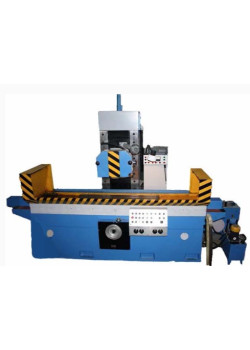

Плоскошлифовальный станок ОШ-400 (стол 400x1100)

Плоскошлифовальный станок ОШ-400 предназначен для высокоточной обработки плоских поверхностей различных изделий из черных и цветных металлов, а также шлифования торцом круга с вертикальной подачей круга в пределах, допустимых кожухом шлифовального круга, в условиях массового, серийного и единичного производства.

Кинематическая схема станка обеспечивает следующие движения:

• продольное автоматическое перемещение стола от гидроцилиндра и ручное перемещение от маховика;
• поперечное автоматическое перемещение крестового суппорта, ускоренный перегон и ручное тонкое и грубое перемещение посредством маховиков;
• вертикальное автоматическое перемещение шлифовальной головки, ускоренное перемещение, ручное тонкое и грубое перемещение посредством маховиков;
• вращение шлифовального круга.

Особенности:

• Комплектующие изделия ведущих мировых производителей;
• Перемещение суппорта и шлифовальной головки осуществляется на роликовых опорах качения посредством шарико-винтовых пар;
• Перемещение стола (координата X) от гидроцилиндра скольжения;
• Применение в узлах подач шлифованных шариковинтовых пар качения обеспечивает плавное высокоточное безлюфтовое позиционирование;
• Автоматическая смазка направляющих станины и стола;
• Все рабочие перемещения станков автоматизированы;
• Рациональная конструкция станины, крестового суппорта, колонны, стола и шлифовальной головки, изготовленных из чугунных отливок, обеспечивает высокую жесткость и виброустойчивость станка, что гарантирует стабильную точность и чистоту обработки.

Выпускается в следующих исполнениях:

• ОШ-400 исп.40 (без УЦИ);
• ОШ-400 исп.41 (с УЦИ);
• ОШ-400 исп. 21 (с ПЛК).
