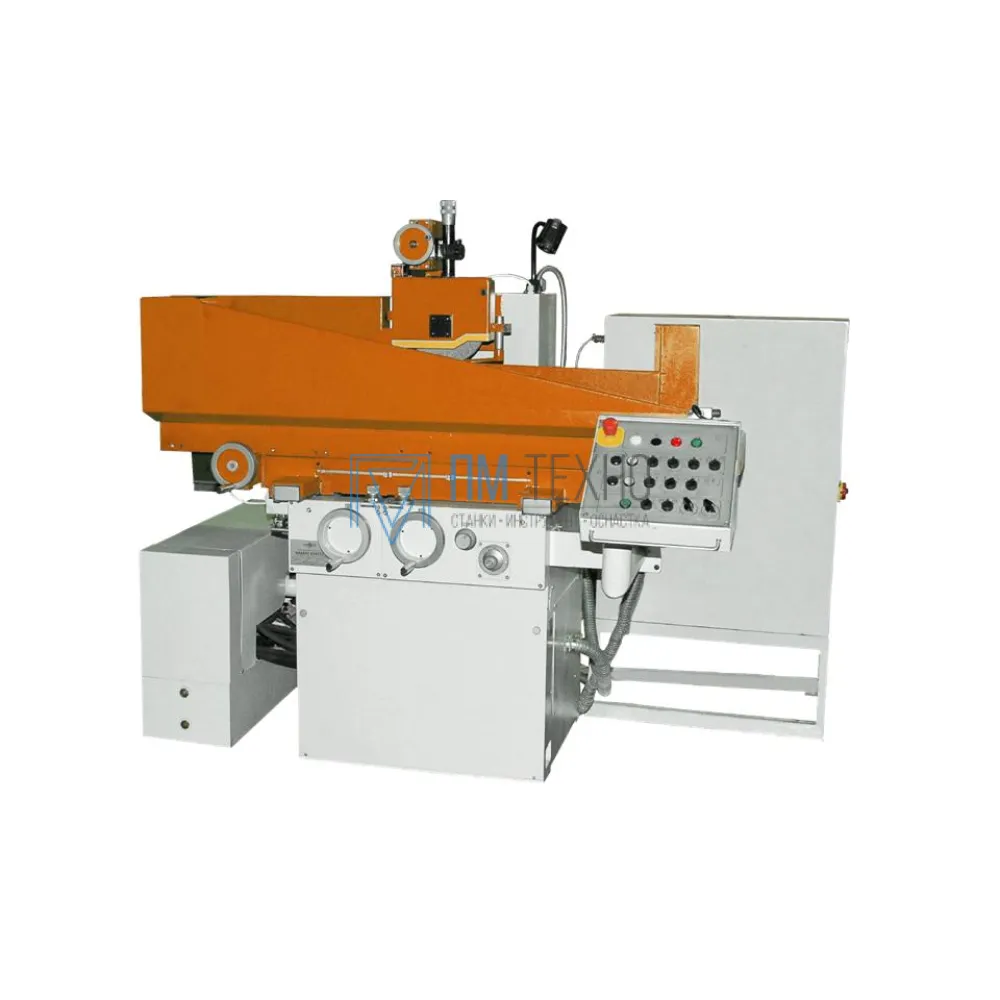

Плоскошлифовальный станок ОШ-550 предназначен для высокоточной обработки плоских поверхностей различных изделий, а с применением приспособлений для профилирования шлифовального круга и установки деталей – профильных поверхностей, пазов, уступов, а также шлифования торцом круга.
Кинематическая схема станка обеспечивает следующие движения:
- продольное автоматическое перемещение стола от гидроцилиндра и ручное перемещение от маховика;
- поперечное автоматическое перемещение крестового суппорта, ускоренный перегон и ручное тонкое и грубое перемещение посредством маховиков;
- вертикальное автоматическое перемещение шлифовальной головки, ускоренное перемещение, ручное тонкое и грубое перемещение посредством маховиков;
- вращение шлифовального круга.
Особенности
- Высокая жесткость и виброустойчивость станков за счет рациональной конструкции станины, крестового суппорта, колонны, стола и шлифовальной головки гарантирует стабильную точность и чистоту обработки;
- Плавное высокоточное безлюфтовое позиционирование за счет применения в узлах подач шариковинтовых пар качения;
- Перемещение стола (координата X) от гидроцилиндра скольжения.
- Все рабочие перемещения станков автоматизированы;
- Применены комплектующие изделий электрооборудования ведущих мировых производителей «ShneiderElektrik», «Balluff» и т.д.;
- Базовые детали из чугуна.
Выпускается в следующих исполнениях:
- ОШ-550 исп.30 (без УЦИ);
- ОШ-550 исп.31 (с УЦИ).
Характеристики
Вид товара
Плоскошлифовальные станки
|
Характеристика |
Значение |
|
Размер рабочей поверхности стола, мм. |
320 х 630 |
|
Класс точности |
В (ГОСТ 8-82) |
|
Наибольшее расстояние от зеркала стола до оси шпинделя, мм. |
650 |
|
Параметры шлиф.круга (D наружн. / d посадочн. / B), мм. |
300 х 127 х 63 |
|
Наибольшее продольное перемещение стола, мм. |
670 |
|
Наибольшее перемещение суппорта, мм. |
385 |
|
Рабочие подачи стола, м/мин |
2 - 30 |
|
Рабочие подачи суппорта, мм/ход |
0,3 - 40 |
|
Величина подачи шлифовальной головки, мм. |
0,002 - 0,08 |
|
Масса заготовки, кг. |
270 (с приспособлением и магнитной плитой) |
|
Плоскостность, полученная на образце изделия, мкм. |
4 |
|
Параллельность, полученная на образце изделия, мкм. |
5 |
|
Шероховатость поверхности, полученная на образце изделия, Ra |
0,16 |
|
Размер образца изделия (определение точностных характеристик), мм. |
380 х 150 х 120 |
|
Мощность привода главного движения, кВт |
7,5 |
|
Частота вращения шлифовального шпинделя, об/мин |
1910 |
|
Наибольшие размеры обрабатываемых поверх-й: |
|
|
Напряжение питания, В |
380 |
|
Габаритные размеры (LxBxH), мм. |
2715х2105х2140 |
|
Масса, кг. |
3400 |
