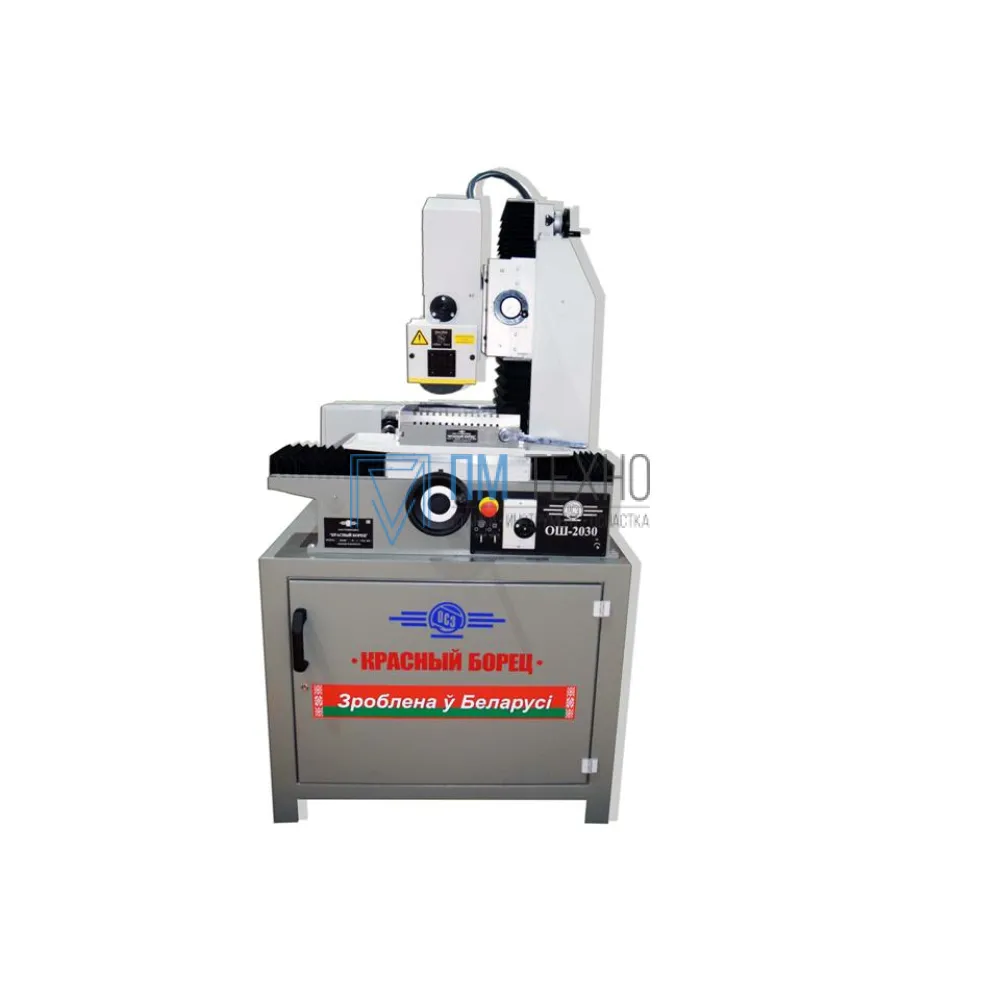

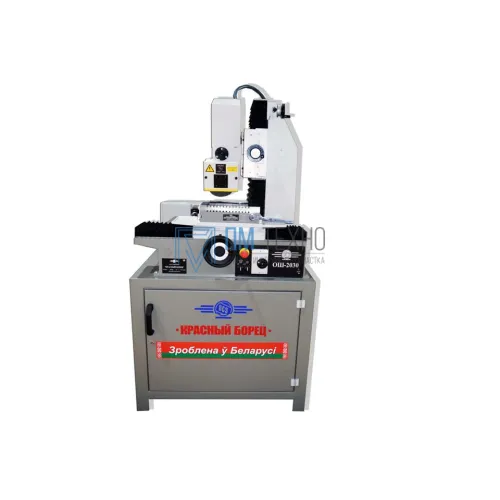

Плоскошлифовальный станок ОШ-2030 (стол 200x300)

Плоскошлифовальный станок ОШ-2030 предназначен для шлифования плоских и профильных поверхностей (пазов, уступов и т.п.), а также шлифования торцом круга с вертикальной подачей. Станок находит применение на предприятиях единичного и мелкосерийного производств.

Данное шлифовальное оборудование имеет ручное управление по трём осям посредством маховиков (продольное - Х, поперечное- Z и вертикальное - Y).

При установленном приспособлении для круглого шлифования, на станке ОШ-2030 возможно наружное круглое шлифование цилиндрических, ступенчатых деталей и торцов.

Конструкция и принцип работы станков ОШ-2030:

Основанием станка является литая станина, на верхней плоскости которой установлены замкнутые линейные направляющие, по которым в продольном направлении перемещается стол. Перемещение стола осуществляется посредством реечного зацепления при помощи маховика вручную.

На задней плоскости станины монтируется колонна, по замкнутым линейным направляющим которой, в вертикальном направлении, перемещается каретка. Перемещение каретки осуществляется посредством червячного редуктора при помощи маховика вручную.

По замкнутым линейным направляющим каретки в поперченном направлении перемещается шлифовальная головка. Перемещение шлифовальной головки осуществляется посредством винтовой пары при помощи маховика вручную.

Шлифовальная головка состоит из плиты, закрепленной на каретках замкнутых линейных направляющих каретки, и корпуса со шпинделем шлифовального круга, закрепленного на плите. Корпус со шпинделем имеет возможность поворота на угол +450…- 150 при помощи червяного зацепления, что позволяет производить обработку пазов, фасок и уступов под углом. На переднем конце шпинделя устанавливаются фланцы со шлифовальным кругом.

Шлифовальный круг защищён кожухом. Вращение шлифовального круга осуществляется асинхронным электродвигателем через поликлиновую ременную передачу. Частота вращения шпинделя постоянная.

Правка шлифовального круга производится алмазом в оправе устройства правки, устанавливаемого на столе.
