Полуавтомат предназначен для шлифования наружных, внутренних и плоских поверхностей деталей типа тела вращения.

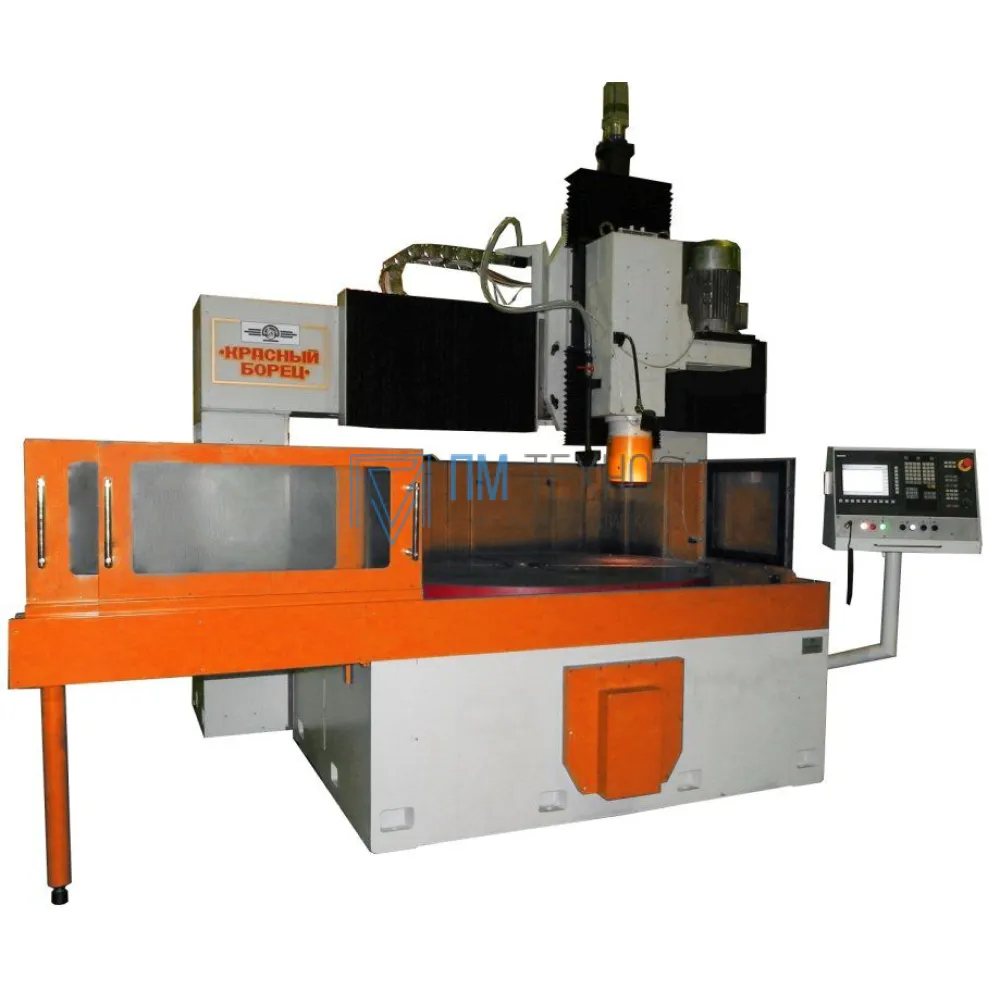

Станок специальный плоскошлифовальный с кругл. столом с ЧПУ ОШ-652Ф3 имеет портальную компоновку, с поворотным круглым столом и перемещающейся шлифовальной шлифовальной бабкой в продольном и вертикальном направлении. Шлифовальная головка имеет возможность поворота в вертикальной плоскости от управляемого привода. Предусмотрено реверсивное вращение стола. Правка шлифовального круга осуществляется вращающимся алмазным роликом механизма правки, за счет перемещения шлифовального круга по двум координатам.
ОСОБЕННОСТИ КОНСТРУКЦИИ
- Система ЧПУ и управляющие приводы
- Пневмооборудование фирмы
- Инкрементальные датчики по оси Х и Z.
- Линейные направляющие для перемещения шлифовальной головки в продольном и вертикальном направлении.
- Настенный холодильный агрегат фирмы RITTAL, установленный на боковой стенке электрошкафа.
- Высокоточные радиально-упорные шарикоподшипники для шпинделя шлифовальной головки.
- Механизм правки алмазным роликом.
- Поворотный стол с вертикальной осью вращения с регулировкой частоты вращения с приводным мотор-редуктором
- Беззазорный редуктор в приводе вертикальных перемещений шлифовальной головки.
Характеристики
Вид товара
Плоскошлифовальные станки
|
Характеристика |
Значение |
|
Диаметр рабочей поверхности круглого стола, мм. |
1700(2000) |
|
Класс точности |
В (ГОСТ 8-82) |
|
Дискретность вертикальных и поперечных подач, мкм |
1 |
|
Наружный диаметр устанавливаемого алмазного ролика, мм. |
125 |
|
Внутренний диаметр устанавливаемого алмазного ролика, мм |
32 |
|
Радиус при вершине устанавливаемого алмазного ролика, мм |
5 |
|
Производительность насоса подачи СОЖ, л/мин |
50 |
|
Параметры шлиф.круга (D наружн. / d посадочн. / B), мм. |
350 х 76 х 20-50 |
|
Наружный наибольший диаметр обрабатываемой заготовки, мм. |
1700/2000 |
|
Наибольшая высота обрабатываемой заготовки, мм |
600 |
|
Очистка СОЖ |
однороторная центрифуга |
|
Способ удаления шлама |
ручной |
|
Способ подачи СОЖ в зону обработки |
струйный через сопло |
|
Способ регулирования расхода СОЖ |
ручной |
|
Мощность привода главного движения, кВт |
15 |
|
Частота вращения шлифовального круга, об/мин |
1000-4500 |
| Пределы скоростей перемещения планшайбы стола, мм/мин | 0,1-30 |
|
Угол поворота оси шлифовального шпинделя в вертикальной плоскости, град |
+-30 |
|
Подача насоса гидропривода, л/мин |
26 |
|
Рабочее давление гидропривода, мПа |
2,5 |
|
Габаритные размеры (LxBxH), мм. |
5700х3600х3720 |
|
Объем бака гидропривода, л |
125 |
|
Смазка направляющей круглого стола |
непрерывная под регулируемым давлением |
|
Дискретность поворота шлифовальной головки, град. |
0,001 |
|
Масса, кг. |
12000 |
В комплект поставки станка входит:
- Станок в сборе;
- Гидростанция;
- Ограждение рабочей зоны;
- Система охлаждения;
- Электрошкаф, оснащённый настенным холодильным агрегатом фирмы «Rittal»;
- Пульт управления с системой ЧПУ;
- Комплект запасных частей, инструмента и принадлежностей (в том числе фланцы шлифовального круга - 2 шт.);
- Универсальная управляющая технологическая программа;
- Комплект эксплуатационной документации;
- Установочные опоры.
- Оснащение станка электромагнитной плитой диаметром 2000 мм и устройством токоподвода.
- Оснащение прибором активного контроля обработанных внутренних отверстий .
- Оснащение устройством ориентации детали с датчиком касания.
- Оснащение патроном кулачковым с ручным зажимом для установки обрабатываемых деталей диаметром до 1 м.
