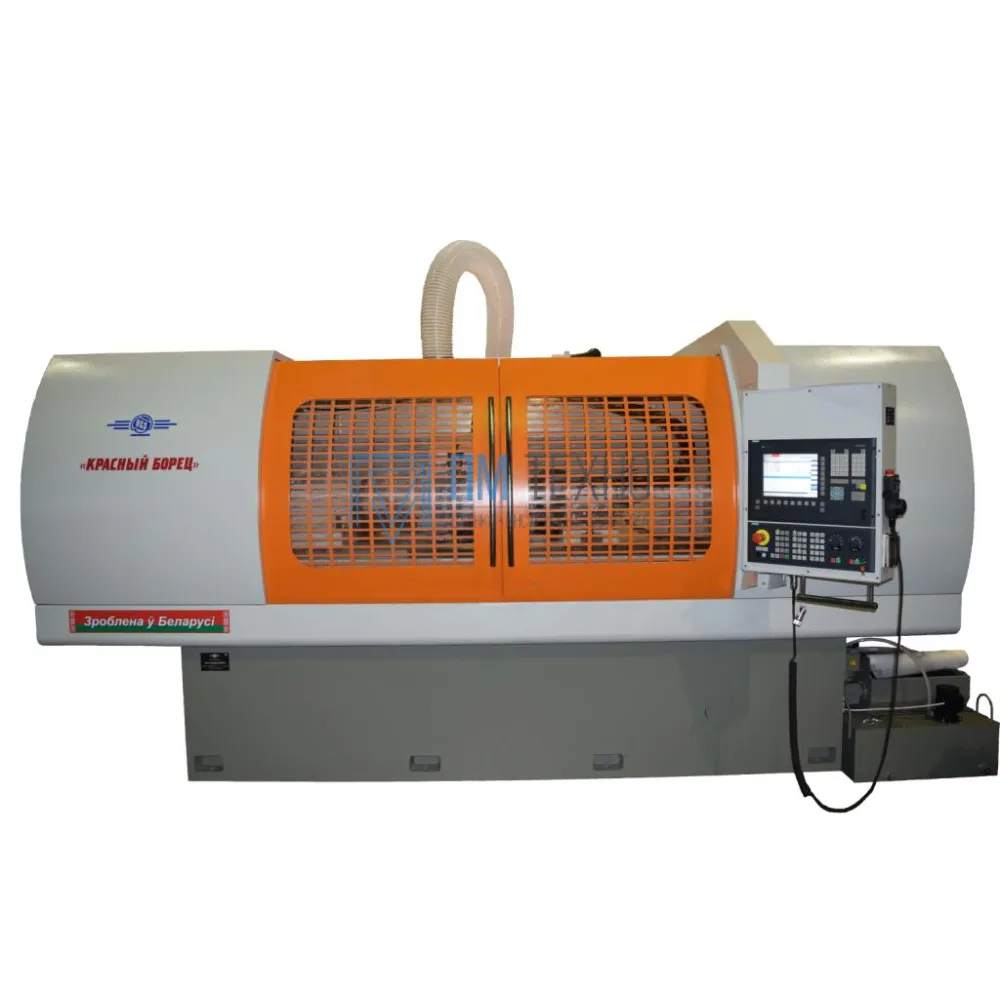

Станок резьбошлифовальный с ЧПУ ОШ-633ФЗ исп. 06 (РМЦ-530, Ф-150)

Полуавтомат предназначен для наружного шлифования наружных, цилиндрических и конических левых и правых, одно- и много заходних резьб различного профиля.
Полуавтомат имеет компановку с перемещающейся шлифовальной бабкой в продольном и поперечном направлениях относительно неподвижно вращающейся детали.
Шлифовальная бабка имеет возможность поворота в левую и правую стороны относительно оси обрабатываемой детали в вертикальной плоскости на угол подъема винтовой канавки.

Кинематическая схема станка должна обеспечивать следующие движения:

• поперечное перемещение бабки шлифовальной – координата Х;
• продольное перемещение салазок с бабкой шлифовальной -
• координата Z;
• угловой поворот головки  шлифовальной в вертикальной плоскости (угол наклона витка резьбы) - координата А;
• вращение обрабатываемой детали - координата С;
• вращение шлифовального круга - ось Sp;
• вращение алмазного правящего ролика;
• продольное перемещение алмазного ролика – координата W;
• вертикальное перемещение алмазного ролика – координата V;
• фиксацию головки шлифовальной по координате А;
• ввод и вывод  датчика касания в позицию поиска серединыпрофиля канавки резьбы.

ОСОБЕННОСТИ КОНСТРУКЦИИ

• Система ЧПУ с сервоприводами.
• Частотное регулирование оборотов шпинделя шлифовальной головки.
• Линейные и круговые датчики обратной связи по программируемым координатам- - поперечное перемещение бабки шлифовальной – координата Х; - продольное перемещение салазок с бабкой шлифовальной – координата Z; - угловой поворот головки шлифовальной в вертикальной плоскости (угол наклона витка резьбы) - координата А; - вращение обрабатываемой детали - координата С;
• Бесконтактные датчики и конечные выключатели.
• Электрошкаф собственного изготовления с холодильным агрегатом.
• Замкнутые роликовые линейные направляющие.
• Высокоточные беззазорные шарико-винтовые передачи» для: продольного перемещения салазок, поперечного бабки шлифовальной.
• Высокоточные радиально-упорные шариковые подшипники для шпинделя бабки изделия и поворотной оси головки шлифовальной.
• Датчик касания фирмы.
• Механизм контурной правки алмазным роликом от передней бабки.
• Ограждение рабочей зоны «кабинетного» типа.
