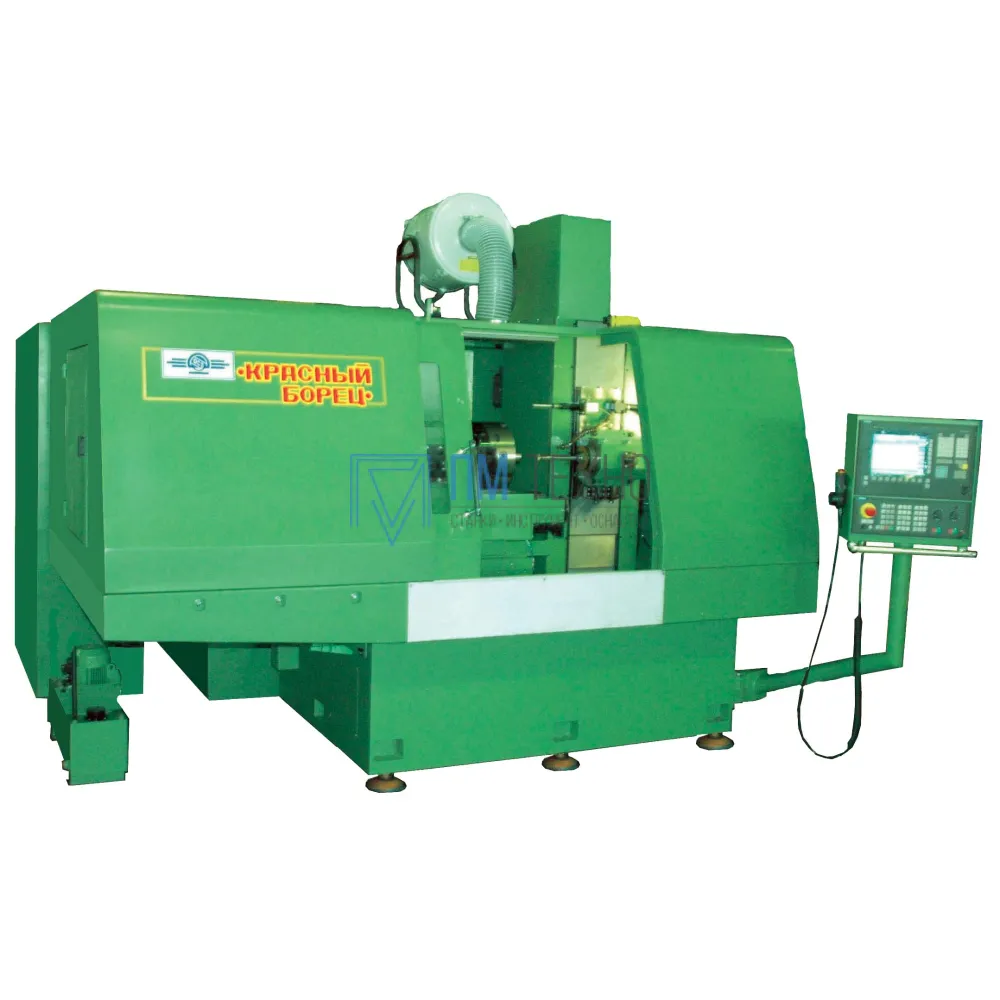

Станок внутрирезьбошлифовальный С ЧПУ ОШ-635.1.ФЗ (РМЦ-300, Ф-300)

Внутрирезьбошлифовальный станок с чпу модели ОШ-635ФЗ предназначен для шлифования внутренней резьбы гаек и обойм ШВП и имеет перемещающийся в поперечном направлении салазки (координата X), а в продольном направлении стол с бабкой изделия (координата Z), шлифовальная головка поворотная перемещается вертикально (координата Y). Станок оснащается системой ЧПУ, электрошпинделем, датчиком касания для определения положения детали на станке, алмазным роликом для правки профиля шлифовального круга.

ОСОБЕННОСТИ КОНСТРУКЦИИ

• Система ЧПУс сервоприводами
• Частотное регулирование оборотов шпинделя шлифовальной головки.
• Линейные и круговые датчики обратной связи по программируемым координатам- - поперечное перемещение бабки шлифовальной – координата Х; - продольное перемещение салазок с бабкой шлифовальной – координата Z; - угловой поворот головки шлифовальной в вертикальной плоскости (угол наклона витка резьбы) - координата А; - вращение обрабатываемой детали - координата С;
• Бесконтактные датчики и конечные выключатели.
• Электрошкаф собственного изготовления с холодильным агрегатом.
• Замкнутые роликовые линейные направляющие.
• Высокоточные беззазорные шарико-винтовые передачи» для: продольного перемещения салазок, поперечного бабки шлифовальной.
• Высокоточные радиально-упорные шариковые подшипники для шпинделя бабки изделия и поворотной оси головки шлифовальной.
• Датчик касания.
• Механизм контурной правки алмазным роликом от передней бабки.
• Ограждение рабочей зоны «кабинетного» типа.
