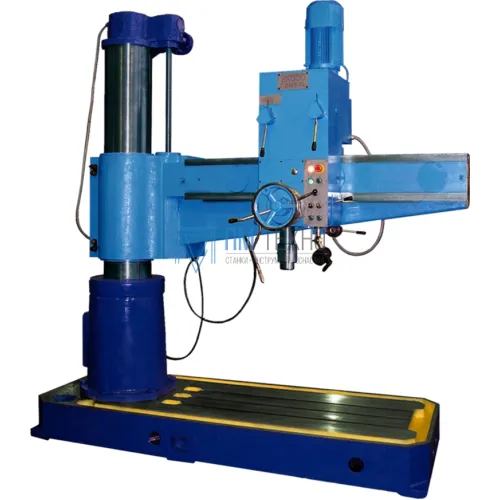

Радиально-сверлильный станок 2К550В

 Станок радиально-сверлильный предназначен для широкого применения в промышленности.

Благодаря техническим возможностям станка, он может применяться для обработки отверстий, как в ремонтных цехах, так и в цехах крупносерийного производства.

Станок позволяет выполнять: сверление в сплошном материале, рассверливание, зенкерование, развертывание, нарезание резьбы.

Конструктивные особенности и преимущества станка:

 - простое и надежное решение механизмов коробки скоростей и подач;

 - направляющие рукава и колоны термообработаны;

 - отключение подачи при достижении заданной глубины сверления производится в ручном или автоматическом режиме;

 - включение реверса шпинделя при достижении заданной глубины резьбы производится в ручном или автоматическом режимах;

 - зажим рукава на колонне и зажим колонны в цоколе производится автоматически.

Применение на станке приспособлений и специального инструмента значительно повышает производительность станка и расширяет перечень возможных операций.

2К550В станок радиально-сверлильный. Предназначение и область внедрения

Радиально-сверлильный станок 2К550В является аналогом станка 2А554 (Одесса).

Станок радиально-сверлильный 2К550В предназначен для выполнения сверлений, рассверливания, зенкерования, развертывания, растачивания отверстий, нарезания резьбы метчиками, подрезки торцов резцом, а также исполнения иных подобных операций при обработке разных корпусных деталей в механических цехах единичного, мелкосерийного и серийного производства, но также в сборочных цехах заводов томного транспортного машиностроения. При оснащении станка приспособлениями и особым прибором его применяют для высокопроизводительной обработки крупногабаритных деталей в крупносерийном производстве.

Особенности конструкции и механизм работы станка 2К550В

• увеличенный поперечник сверления в стали до 55 мм;
• возможность порезать резьбы с размерами до М42;
• освобождение рукава, его перемещение и зажим на колонне и колонны в цоколе исполняется автоматом в некоем цикле;
• механизированное удаление прибора из шпинделя;
• отключение подачи при достижении заданной глубины сверления делается в ручном или режиме автомата;
• включение реверса шпинделя при достижении данной глубины резьбы производится в ручном или режиме автомата;
• Перед шпинделем установлен датчик приближения, при нажатии на рычаг которого происходит резвое отключение мотора шпинделя.
• В механизме подъема и опускания рукава по колонне предусмотрены блокировки, исключающие механическое перемещение рукава: при зажатом рукаве на колонне и в последнем верхнем и последнем нижнем положении рукава;
• В цепи подач имеется предохранительное устройство от перегрузок по осевой силе, настроенное на осевое усилие 20.000 Н.
• В плите основания имеется резервуар для СОЖ, на ней закреплена насосная установка для подачи холодящей воды к прибору

Номинальные значения температуры находящегося вокруг воздуха при эксплуатации станка +1С35С.

Условная влажность воздуха обязана быть менее 80% при температуре + двадцать пятьС.

Класс точности станка - Н по ГОСТ 8.

Габарит рабочего пространства радиально-сверлильного станка 2К550В

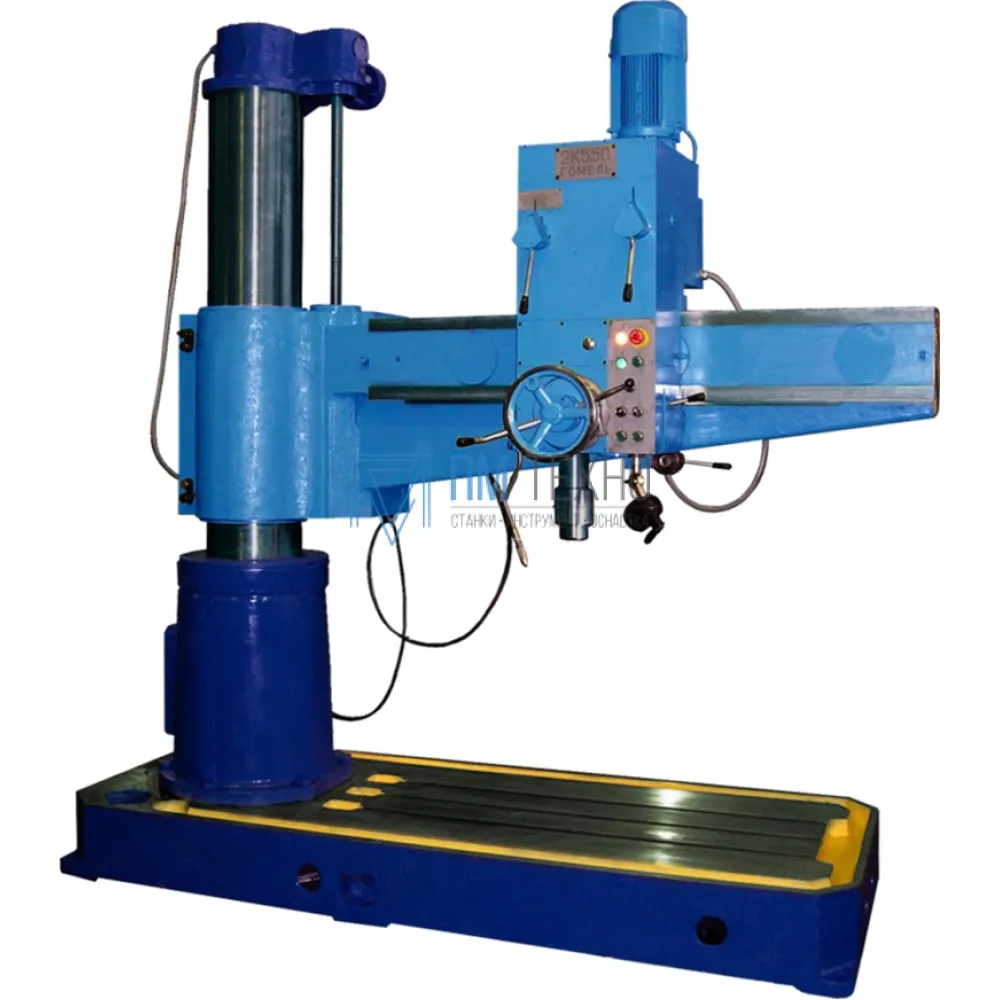

Общий вид радиально-сверлильного станка 2К550В

Расположение составных частей сверлильного станка 2К550В
