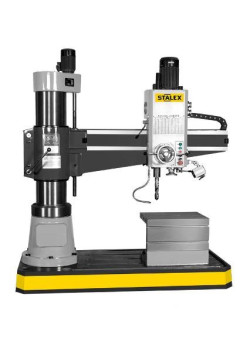

Радиально-сверлильный станок ГС545

Модель

ГС545

Наибольший условный диаметр сверления, мм в стали 45

45

Наибольший диаметр нарезания резьбы в стали 45

М24

Вылет шпинделя, расстояние от оси шпинделя до образующей колонны (max/min), мм

Расстояние от торца шпинделя до рабочей поверхности плиты (max/min), мм

1100/320

1250/-60

(-60 ниже плоскости плиты)

Радиус сверления (расстояние от оси шпинделя до оси колонны, (max/min), мм

1220/470

Суммарный угол поворота рукава вокруг колонны (вертикальная ось)

360º

Наибольшее вертикальное перемещение рукава по колонне, мм, не менее

1060

Зажим на колонне

ручной

Суммарный угол поворота сверлильной головки  вокруг горизонтальной оси

±45º

Наибольший ход головки по рукаву, мм, не менее

780

Размер конуса шпинделя

Морзе 4 АТ6 ГОСТ 25557

Число ступеней частот вращения шпинделя

12

Пределы частот вращения шпинделя, об/мин

45-2000

Число подач

4

Пределы рабочих подач, мм/об

0,056;  0,1;  0,18;  0,32

Мощность привода главного движения, кВт

3

Наибольшая суммарная мощность электродвигателя, кВт

4,28

Род тока питающей сети

Трехфазный переменный

Класс точности станка ГОСТ 8-82

 Н

Габаритные размеры станка (LхBхH), мм, не более

1800х925х2260

Масса станка (нетто/брутто), кг, не более

1480/1800

Габаритные размеры упаковки (LхBхH), мм, не более

2340х1120х2540
