Вертикально-сверлильный станок 2Т125

Станок предназначен для обработки отверстий в мелких и средних деталях.
На станке можно выполнять сверление, рассверливание, зенкерование, развертывание и нарезание резьбы в стали, чугуне и других металлах и сплавах, за исключением тех сплавов, обработка которых на станке может привести к пожароопасной ситуации..

Обработка на станках производится как с ручной, так и с механической подачей шпинделя. На станках допускается нарезание резьбы с ручным управлением реверсирования шпинделя и в автоматическом режиме.
В соответствии с ГОСТ 15150, номинальные значения температуры окружающего воздуха при эксплуатации станка +1 ^оС...+35 ºС.
Относительная влажность воздуха должна быть не более 8 0% при +25 ^оС.

Станок не предназначен для установки и эксплуатации во взрывоопасных и пожароопасных зонах по ПУЭ..

Предельно допустимые режимы работы:

• наибольший крутящий момент на шпинделе..........................................(60±10) Нм
• наибольшая осевая сила резания......................................................(6000±1000) Н
  Наибольший диаметр обработки в различных материалах:
• отверстия в стали 45..........................................................................................25 мм
• отверстия в чугуне СЧ 20...................................................................................32 мм
• нарезаемая резьба (Ст45)....................................................................................М20

2Т125 станок вертикальносверлильный. Назначение и область внедрения
Станок 2Т125 предназначен для выполнения сверлений отверстий, развертывания, зенкования, нарезания резьбы в мелких и средних деталях из чугуна, стали, цветных сплавов и неметаллических материалов в критериях промышленных компаний, ремонтных мастерских и бытовых мастерских.

Механизм работы и особенности конструкции станка
Сверление на вертикальном станке 2Т125 осуществляется подачей шпинделя вручную либо механически. Механическая подача шпинделя отключается автоматически при достижении данной глубины отверстия. Ручная подача контролируется по шкале линейки, установленной на корпусе шпиндельной фити-мити.

На станке 2Т125 возможно, также, нарезание резьбы как с ручным включением реверсирования шпинделя, так и с автоматическим включением ревесирования на данной глубине резьбы.

Шпиндельная бабка (сверлильная головка) станка не может передвигаться по колонне. Шпиндель перемещается по колонне около 160 мм.

Детали могут закрепляются как на десктопе, так и на фундаментной плите. Десктоп крепится на колонне и регулируется по высоте около 500 мм. Стол может, также, крутиться вокруг колонны на 180.

Вертикальносверлильный станок 2Т125 является аналогом станка TSR-двадцать пять испанской компании ERLO TALADROS Y ROSCADORAS, S.L.U. (ERLO, ООО сверлильные и резьбонарезные станки). Владеет хорошими эргономическими, эстетическими, техническими свойствами, прост в обслуживании и эксплуатации.

Отсчет глубины сверления делается по плоской шкале либо упору.

Станки 2Т125 дают возможность делать последующие операции:

• зенкерование
• развертывание
• рассверливание
• нарезание резьб под разными углами

Конструктивные необыкновенности станка 2Т125:

• комфортное реверсирование шпинделя;
• настройка на заданную глубину обработки;
• изменение скорости вращения шпинделя без перестановки ремня

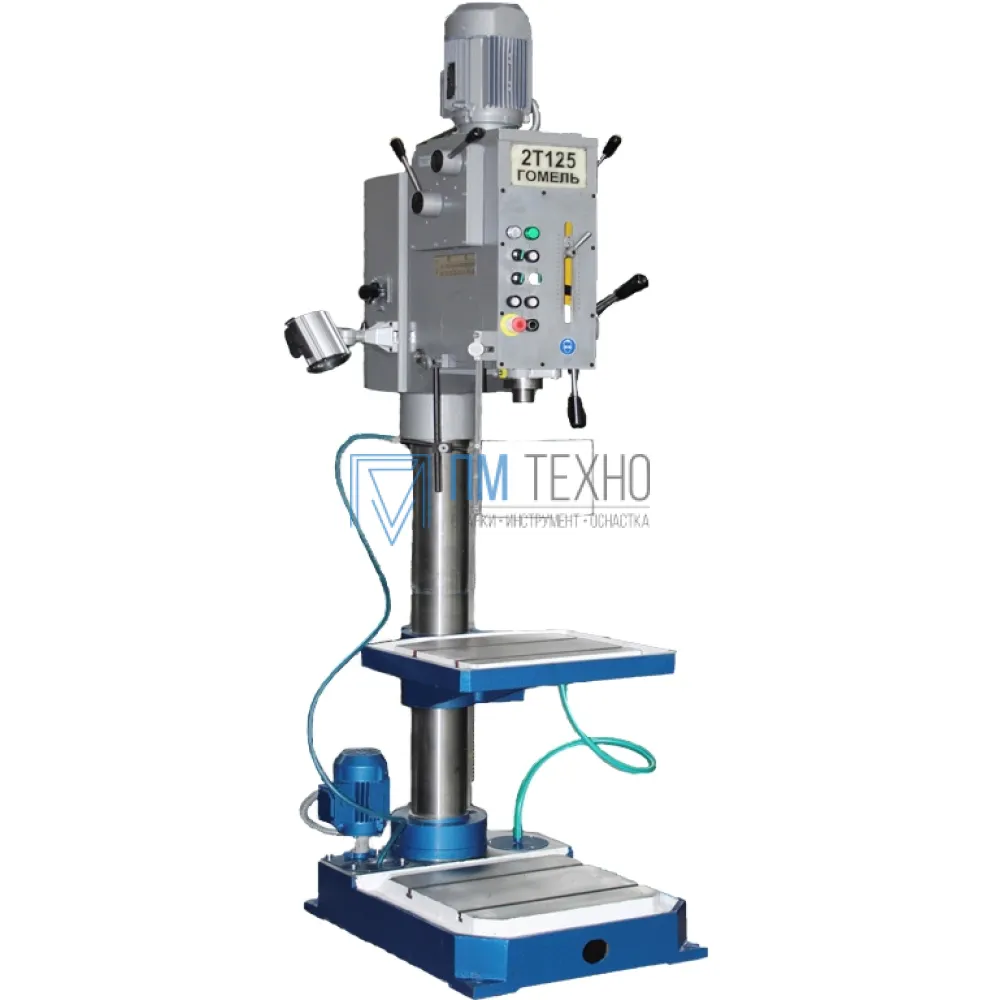

 Общий вид вертикально-сверлильного станка 2Т125

Расположение основных узлов вертикально-сверлильного станка 2Т125

Технические характеристики вертикально-сверлильного станка 2Т125
