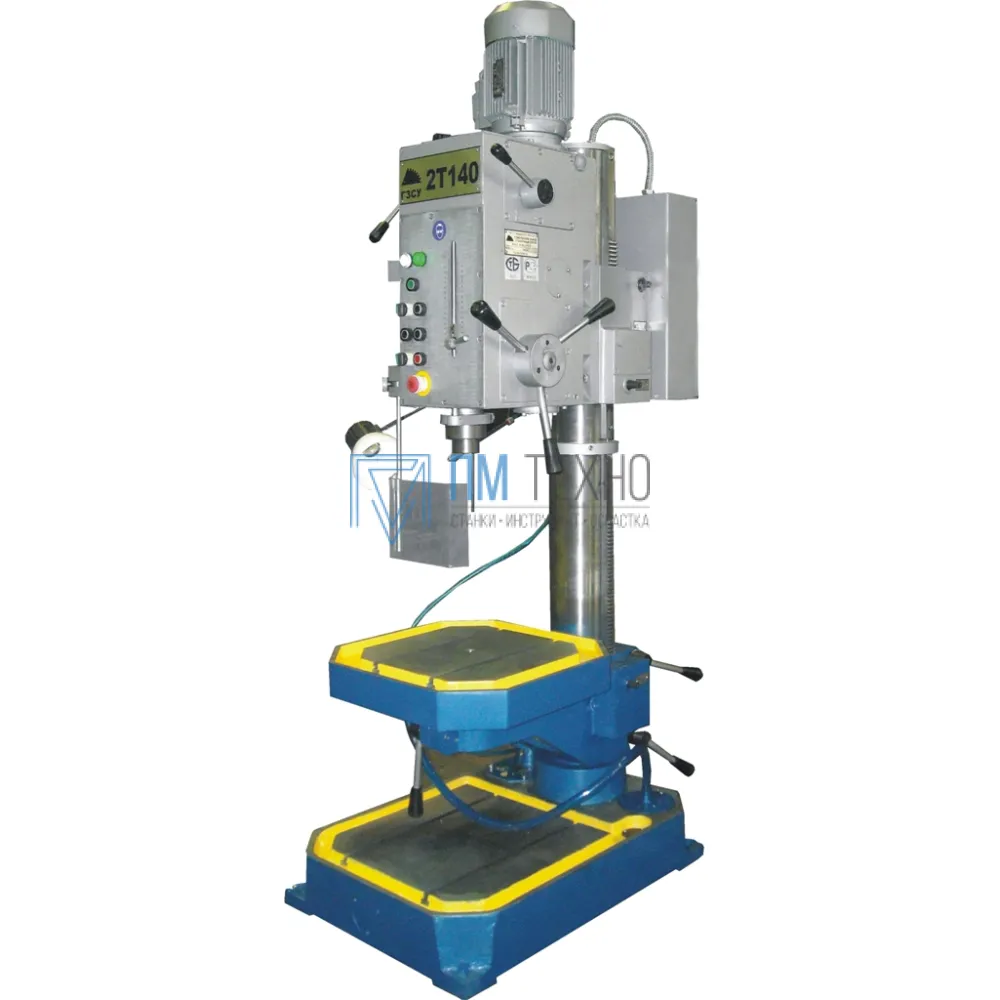

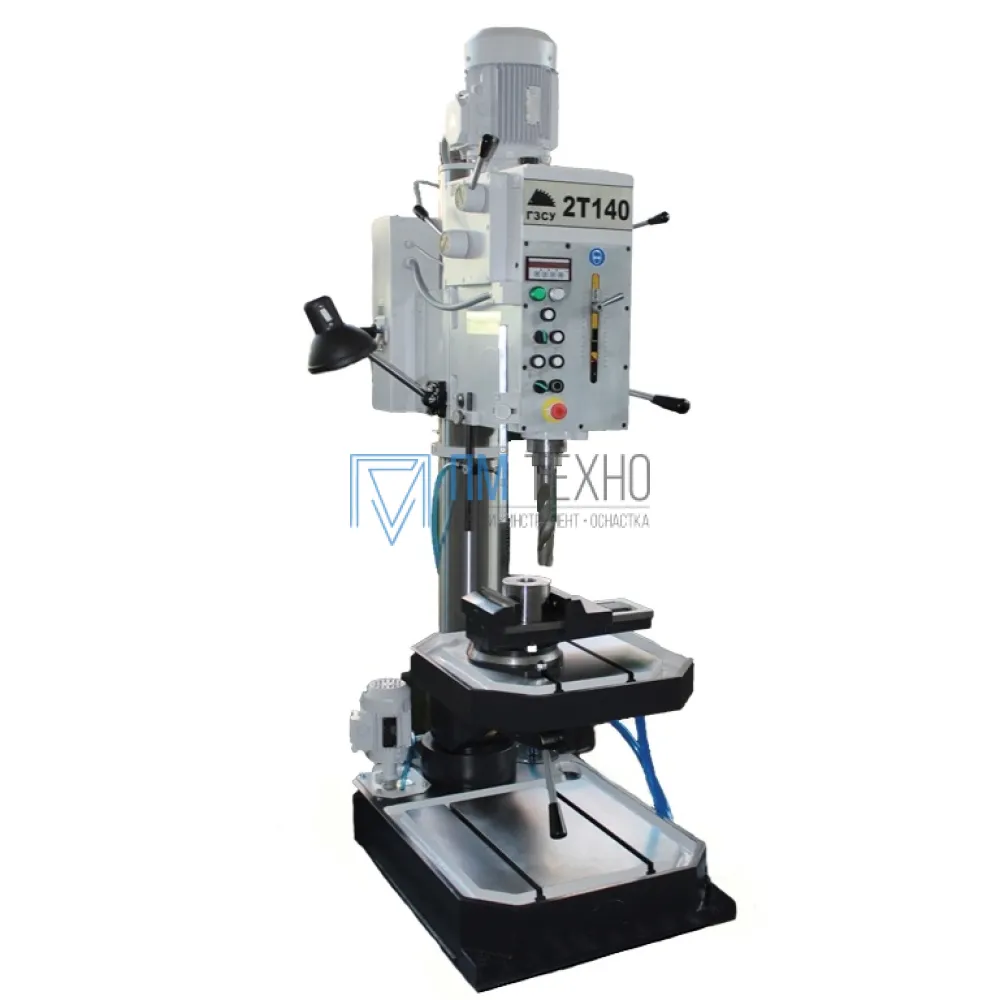

Вертикально-сверлильный станок 2Т140

Вертикально-сверлильный станок 2Т140
Кликните на картинку для расширенного просмотра
Информация

Артикул: 2Т140
  • Статус: Предзаказ 0
По запросу
Минимальная сумма заказа: 2 500 руб.
Запросить ТКП

Запросить ТКП

Вы можете запросить счет или ТКП, выслав соответствующий запрос

Станки предназначены для сверления, зенкерования, развертывания и нарезания резьбы в мелких и средних деталях. Обработка на станках производится как с ручной, так и с механи­ческой подачей шпинделя. Станки оборудованы механизмом отключения механической подачи при достижении заданной глубины обработки. На станках допускается нарезание резьбы с ручным управлением реверсирования шпинделя и в автоматическом режиме на заданной глубине резьбы.



2Т140 станок вертикально сверлильный. Назначение и область внедрения
Станок 2Т140 предназначен для выполнения сверлений отверстий, развертывания, зенкования, нарезания резьбы в маленьких и средних деталях из чугуна, стали, цветных сплавов и неметаллических материалов в критериях промышленных предприятий, ремонтных мастерских и бытовых мастерских.

Простота конструкции дает обеспечение легкость управления, продолжительный срок эксплуатации станков.

Сверление на вертикальном станке 2Т140 исполняется подачей шпинделя вручную либо механически. Механическая подача шпинделя отключается автоматически при достижении данной глубины отверстия. Ручная подача контролируется по шкале линейки, установленной на корпусе шпиндельной фити-мити.

На станке 2Т140 может быть, также, нарезание резьбы как с ручным включением реверсирования шпинделя, так и с автоматическим включением ревесирования на данной глубине резьбы.

Шпиндельная бабка (сверлильная головка) станка может перемещаться по колонне около 240 мм. Шпиндель перемещается на 160 мм

Детали могут закрепляются как на десктопе, так и на фундаментной плите. Десктоп крепится на колонне и регулируется по вышине в пределах 500 мм. Стол может, также, крутиться вокруг колонны и поворачиваться вокруг собственной оси, что дает возможность обрабатывать наклонные отверстия.

Вертикальносверлильный станок 2Т140 является аналогом станка TCA-40 испанской компании ERLO TALADROS Y ROSCADORAS, S.L.U. (ERLO, ООО сверлильные и резьбонарезные станки). Владеет отличными эргономическими, эстетическими, техническими свойствами, прост в обслуживании и эксплуатации.

Отсчет глубины сверления делается по плоской шкале либо упору.

Комплект поставки станка 2Т140

  • Втулки ГОСТ 13598

6100-0142 – 1 шт.

6100-0143 – 1 шт.

  • Клин 7851-0012 ГОСТ 3025-78 – 1 шт.
  • Рукоятка 2К52-1.9000.000 – 1 шт.
  • Ключи для электрошкафа 2К52-1.89.10.000 – 1 шт.
  • Ключ для сливных пробок 007.2000.001 – 1 шт.



Расположение основных узлов вертикально-сверлильного станка 2Т140

Расположение органов управления сверлильным станком 2Т140

Кинематическая схема вертикально-сверлильного станка 2Т140

Описание основных узлов вертикально-сверлильного станка 2Т140

Установочный чертеж вертикально-сверлильного станка 2Т140


Характеристики

Вид товара Редукторные сверлильные станки

Модель

2Т140

Наибольший условный диаметр сверления, мм

 сталь 45

 чугун СЧ20



40

45

Наибольший диаметр нарезаемой резьбы, мм, в стали 45

М24

Конус шпинделя

Морзе 4

Расстояние от оси шпинделя до образующей колонны (вылет), мм

300±1

Расстояние от торца шпинделя до стола, мм

0-700

Расстояние от торца шпинделя до плиты, мм

710-1100

Перемещение сверлильной головки, мм, не менее

240

Перемещение стола, мм, наибольшее

500

Суммарный угол поворота стола вокруг колонны

                                                         вокруг собственной оси

180º

300º±5 º

Размер рабочей поверхности, мм

стола  (LxB)

плиты (LxB)



500х500

560х560

Диаметр колонны, мм

145

Количество скоростей шпинделя

8

Пределы частот вращения шпинделя, об/мин.

75…1800

Количество подач шпинделя

3

Величина подач шпинделя, мм/об.

0,1; 0,2; 0,3

Наибольшее усилие подачи шпинделя, Н

11400

Наибольший крутящий момент на шпинделе, Нм

150

Отключение подачи при достижении заданной глубины сверления

Ручное, автоматическое

Реверсирование шпинделя на заданной глубине резьбы

Ручное, автоматическое

Класс точности станка ГОСТ 8-82

Н

Габаритные размеры станка (LхBхH), мм, не более

950х560х2200*

Масса станка (нетто/брутто), кг, не более

575/760

Габаритные размеры упаковки (LхBхH), мм, не более

2200 x 1140 x 900

Род тока питающей сети

трехфазный, переменный

Напряжение, В

380 ± 38

Частота тока, Гц

50 ± 1

Мощность привода главного движения, кВт

2,2

Частота вращения электродвигателя насоса охлаждения об/мин

3000 синхронная

Производительность насоса системы охлаждения, л/мин

2,5

Мощность электродвигателя системы охлаждения, кВт

0,18

Наибольшая суммарная мощность электродвигателей, кВт

2,38

*- при расположении сверлильной головки в крайнем верхнем положении

  • Втулки ГОСТ 13598

6100-0142 – 1 шт.

6100-0143 – 1 шт.

  • Клин 7851-0012 ГОСТ 3025-78 – 1 шт.
  • Рукоятка 2К52-1.9000.000 – 1 шт.
  • Ключи для электрошкафа 2К52-1.89.10.000 – 1 шт.
  • Ключ для сливных пробок 007.2000.001 – 1 шт.
  • Тиски 7200-0215 -02 ГОСТ 16518 или эквивалент – 1 шт.
  • Патрон сверлильный 6150-4029-03 или эквивалент – 1 шт.
  • Патрон резьбонарезной   045.0730.000 с комплектом головок М5...М12 – 1 шт.
